Назначение соединителя 2РМ27КУН24Г1В1

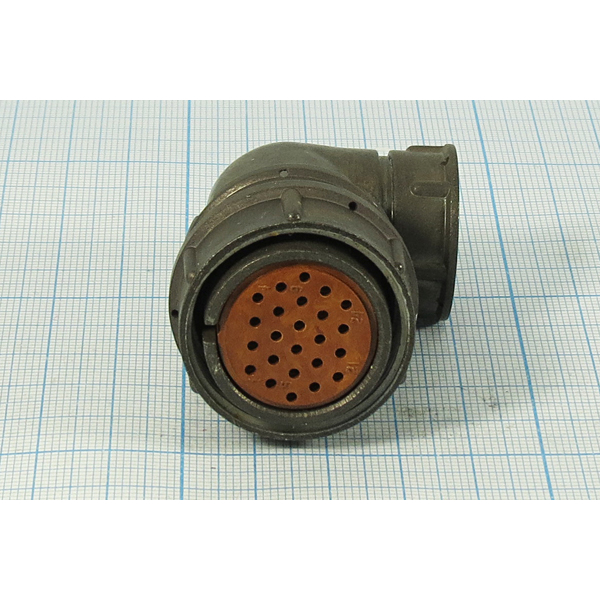

2РМ27КУН24Г1В1 — электрический низкочастотный цилиндрический соединитель негерметичного исполнения. Он применяется в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Соединитель используется там, где требуется разъёмное электрическое соединение кабельных линий и блоков аппаратуры, и относится к типовой серии 2РМ. Поскольку корпус негерметичный, изделие рассчитано на эксплуатацию в составе аппаратуры, защищённой от прямого воздействия влаги и агрессивной среды.

Расшифровка обозначения 2РМ27КУН24Г1В1

Структура условного обозначения полностью определяет исполнение соединителя. Ниже приведена расшифровка каждой позиции.

• 2РМ — тип соединителя.
• 27 — типоразмер корпуса, диаметр посадочного отверстия 27 мм.
• К — вид корпуса: кабельный (исполнение Б соответствовало бы блочному).
• У — вид патрубка: угловой (исполнение П — прямой).
• Н — вид гайки для патрубка: для неэкранированного кабеля (исполнение Э — для экранированного кабеля).
• 24 — количество контактов, диаметр контактов 1 мм.
• Г — часть соединителя: розетка (исполнение Ш — вилка).
• 1 — обозначение сочетания контактов: все контакты диаметром 1,0 мм.
• В — вид покрытия контактов: серебро (исполнение А — золото, П — палладий).
• 1 — вид контакта: цилиндрический, теплостойкость до +100 градусов Цельсия.

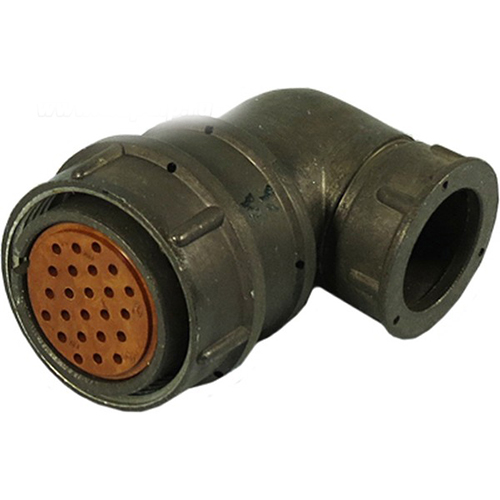

Таким образом, 2РМ27КУН24Г1В1 — это кабельная розетка с угловым патрубком под неэкранированный кабель, с 24 серебряными цилиндрическими контактами диаметром 1 мм.

Конструкция и особенности

Соединитель состоит из двух частей: вилки и розетки, которые могут быть кабельными или блочными. В данном обозначении зафиксирована розетка кабельного исполнения. Сочленение соединителей резьбовое, поляризация корпусов одношпоночная, что исключает неправильную стыковку и обеспечивает надёжную фиксацию сочленённой пары.

Контакты могут быть покрыты золотом или серебром; в исполнении В применено серебряное покрытие. Метод монтажа — обжимка. Соединители предназначены для монтажа с экранированными или неэкранированными кабелями и проводами, при этом меняется вид концевой гайки патрубка: в данном случае гайка рассчитана на неэкранированный кабель.

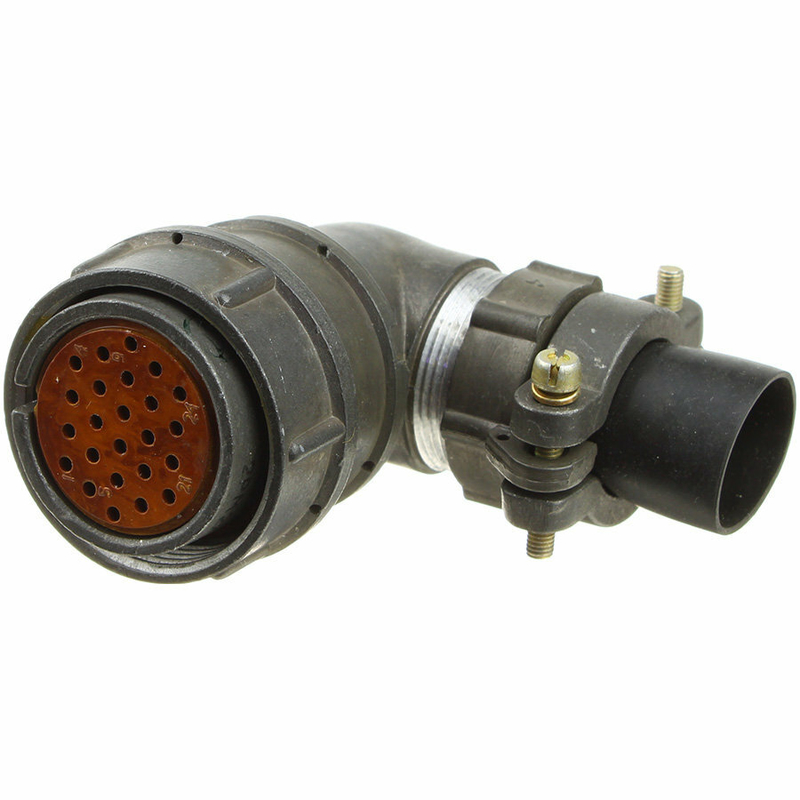

Угловой патрубок позволяет подводить кабель под углом к оси соединителя, что удобно при ограниченном монтажном пространстве внутри блока или шкафа.

Технические характеристики

• Тип: электрический низкочастотный цилиндрический соединитель, негерметичный.
• Рабочие цепи: постоянный и переменный ток частотой до 3 МГц.
• Типоразмер корпуса: 27 (диаметр посадочного отверстия 27 мм).
• Количество контактов: 24.
• Диаметр контактов: 1 мм.
• Покрытие контактов: серебро.
• Метод монтажа: обжимка.
• Вид контакта: цилиндрический, теплостойкость до +100 градусов Цельсия.
• Рабочая температура окружающей среды: от минус 60 до плюс 100 градусов Цельсия.
• Минимальная наработка: 5000 часов при 500 сочленениях-расчленениях.
• Минимальный срок сохраняемости: от 15 до 25 лет.

Применение и эксплуатационные особенности

Соединитель применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения: в блоках питания и управления, измерительных и связных устройствах, где требуется передача сигналов и питания по цепям постоянного и переменного тока частотой до 3 МГц. Резьбовое сочленение и одношпоночная поляризация обеспечивают стабильный электрический контакт и защиту от ошибочного подключения.

Ресурсные характеристики — минимальная наработка 5000 часов при 500 циклах сочленения и расчленения и срок сохраняемости от 15 до 25 лет — определяют области применения, где важны длительный срок службы и сохранение параметров при хранении. Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия позволяет эксплуатировать изделие в аппаратуре, работающей в широком диапазоне климатических условий.

Перед монтажом следует учитывать, что соединитель негерметичен, поэтому его размещают в защищённом объёме аппаратуры. Монтаж выполняется обжимкой контактов, для чего применяется соответствующий инструмент и кабель, допускающий обжимное соединение.
