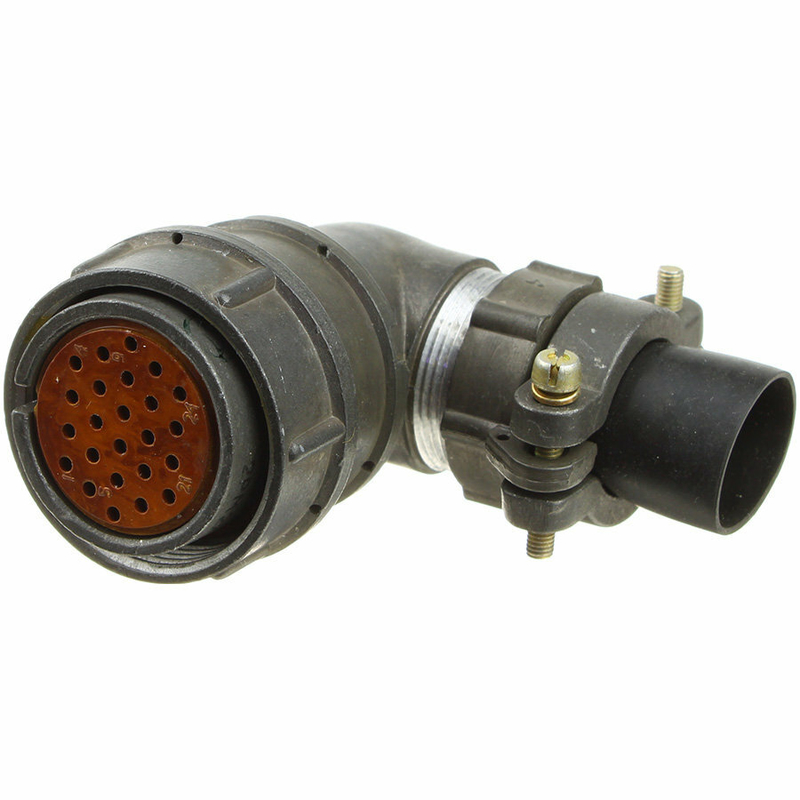

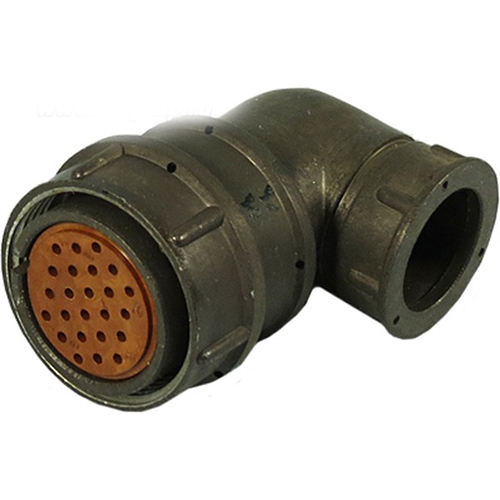

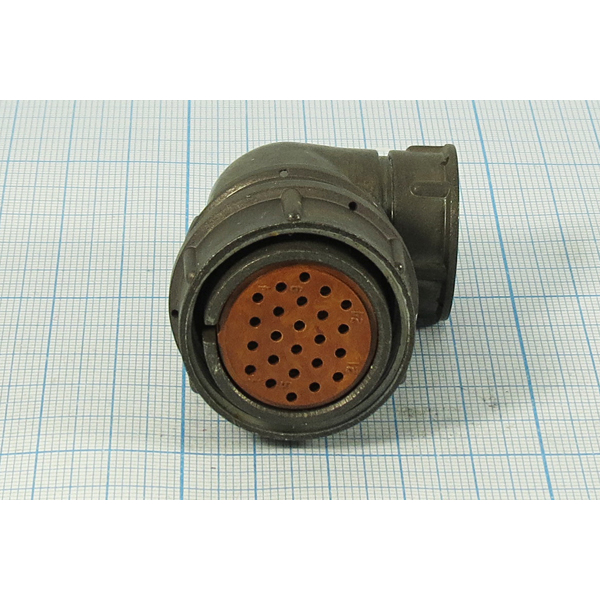

Соединитель 2РМ27КУН24Г1В1 — это электрический цилиндрический низкочастотный негерметичный разъем, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Он относится к серии 2РМ и имеет кабельный корпус с угловым патрубком, рассчитанный на неэкранированный кабель.

Технические характеристики

• Тип соединителя : 2РМ

• Условный размер корпуса : 27 мм

• Вид корпуса : Кабельный

• Вид патрубка : Угловой

• Вид гайки патрубка : Для неэкранированного кабеля

• Количество контактов : 24

• Часть соединителя : розетка

• Сочетание контактов : Все контакты диаметром 1 мм

• Покрытие контактов : Серебро

• Теплостойкость : До +100°C.

Механические и электрические свойства :

• Максимальное рабочее напряжение : До 560 В

• Токовая нагрузка на контакт : От 5 до 8 А для контактов диаметром 1 мм

• Сопротивление контактов : Не более 5 мОм

• Сопротивление изоляции : Не менее 1000 МОм (в нормальных условиях) или 5000 МОм (в некоторых источниках).

• Температура окружающей среды : От -60°C до +100°C

• Смена температур : От -60°C до +150°C или +180°C.

Механическая прочность :

• Вибрация : Диапазон частот от 1 до 1000 Гц, ускорение до 490 м/с?

• Одиночные удары : Ускорение до 5000 м/с?

• Многократные удары : Ускорение до 1000 м/с?.

Монтаж и эксплуатация :

• Способ монтажа : Обжимка

• Сочленение : Резьбовое

• Минимальная наработка : 5000 часов при 500 циклах сочленения-расчленения.
