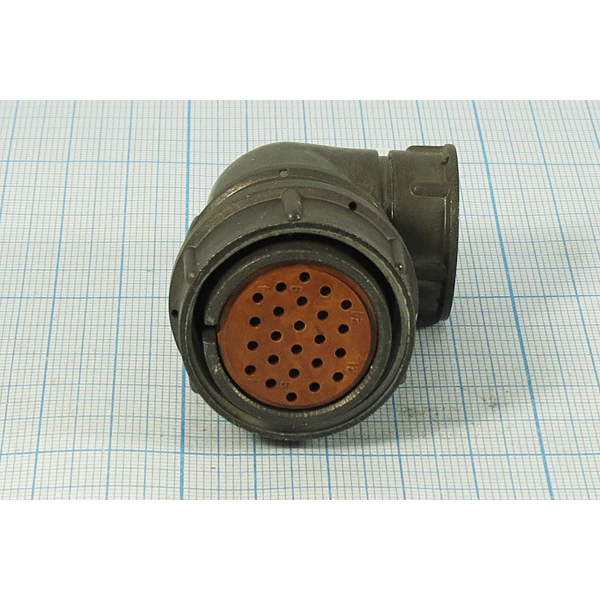

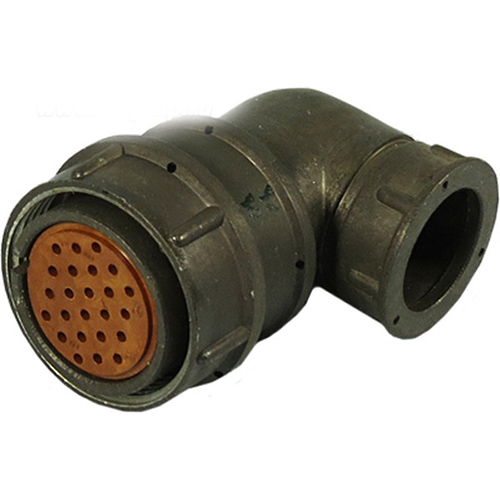

2РМ27КУН — это кабельная розетка цилиндрического низкочастотного соединителя серии 2РМ с угловым патрубком (КУ), предназначенная для надежного соединения электрических цепей переменного тока частотой до 3 МГц или постоянного тока.

Основные характеристики

Соединители 2РМ27КУН имеют условный размер корпуса 27 мм и подходят для контактов диаметром 1,0 или 1,5 мм с токовой нагрузкой до 8–16 А на контакт (в зависимости от размера) и общей до 60 А для моделей с семью контактами. Максимальное рабочее напряжение достигает 560 В, сопротивление изоляции — не менее 1000–5000 МОм в нормальных условиях. Они выдерживают синусоидальную вибрацию 1–5000 Гц с ускорением до 490 м/с², механические удары до 5000 м/с² и акустический шум до 170 дБ.

Конструкция и исполнение

Розетка монтируется на неэкранированный или экранированный кабель, покрытие контактов — золото, серебро или палладий для надежного соединения. Сочленение резьбовое с одношпоночной поляризацией, усилие расчленения — до 196 Н, число циклов соединений — до 500, срок службы — минимум 1000 часов хранения — 15 лет. Климатическое исполнение всеклиматическое по ТУ ГЕ0.364.126 ТУ.

Применение

Такие разъемы используются во внутренних электрических цепях приборов, оборудования и систем, где требуется высокая виброустойчивость и герметичность соединений.
