Назначение соединителя 2РМ27КУЭ7Ш2В1

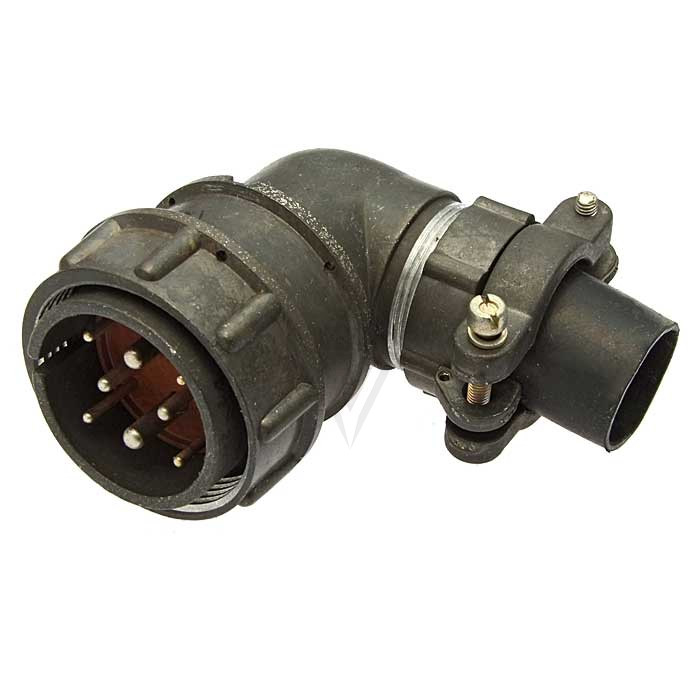

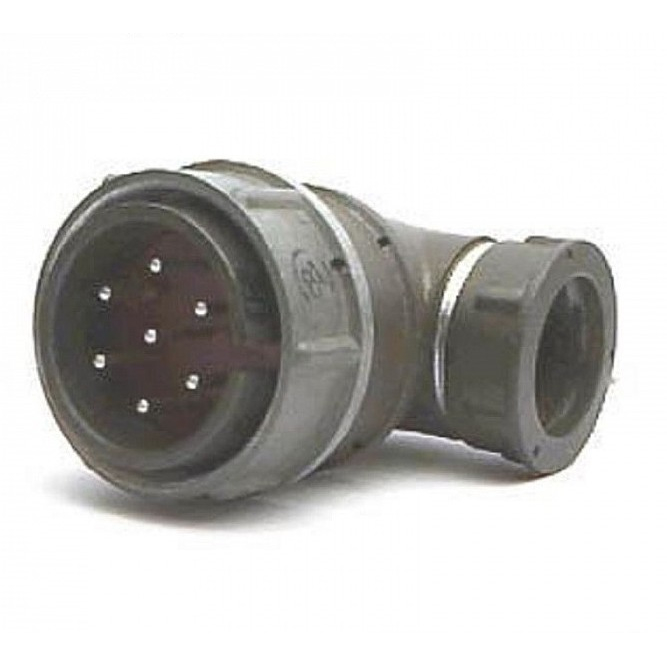

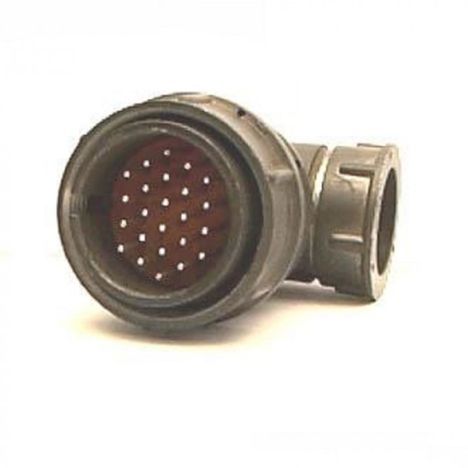

2РМ27КУЭ7Ш2В1 производства завода «Элекон» — это кабельная вилка, предназначенная для подключения в электрических цепях постоянного и переменного тока. Изделие относится к серии цилиндрических низкочастотных негерметичных соединителей с резьбовым соединением и одношпоночной поляризацией корпусов. Такая конструкция обеспечивает надёжную фиксацию ответных частей и исключает неправильное сочленение за счёт единственно возможного взаимного положения корпусов.

Соединитель применяется там, где требуется компактное разъёмное соединение с угловым выходом экранированного кабеля. Благодаря кабельному исполнению вилка монтируется на кабель и работает в паре с ответной частью соответствующего типа.

Подтверждённые особенности конструкции

Маркировка изделия отражает его ключевые признаки. Тип 2РМ указывает на кабельный соединитель, число 27 — на условный размер корпуса. Буква К обозначает кабельный корпус, сочетание УЭ — угловой патрубок для экранированного кабеля с гайкой, цифра 7 — количество контактов. Обозначение Ш2 говорит о сочетании контактов с диаметрами 2 мм и 3 мм, а В1 — о серебряном покрытии контактов и теплостойкости 100 °C.

• Корпус кабельный с угловым патрубком под экранированный кабель, патрубок оснащён гайкой.
• Резьбовое соединение частей и одношпоночная поляризация корпусов.
• Внутренний монтаж выполняется общим способом или пайкой.
• Покрытие контактов — серебро, что обеспечивает стабильное переходное сопротивление.
• Количество контактов — 7, с сочетанием диаметров 2 мм и 3 мм.
• Негерметичное исполнение, всеклиматическое исполнение по ГОСТ.

Технические характеристики

Рабочее напряжение соединителя достигает 700 В. Ток на контакт составляет от 4 до 36 А в зависимости от размера контакта: контакты меньшего диаметра рассчитаны на меньший ток, большего — на больший. Диапазон рабочих температур — от минус 60 °C до плюс 100 °C. Ресурс по количеству сочленений — до 500 циклов.

Сочетание контактов разных диаметров в одном корпусе позволяет коммутировать в одном разъёме как силовые, так и вспомогательные цепи. Это делает вилку удобной для оборудования, где требуется передача питания и сигналов через один соединитель.

Применение и условия эксплуатации

Вилка 2РМ27КУЭ7Ш2В1 востребована в промышленной электронике, приборостроении и на транспорте — везде, где необходимы разъёмные низкочастотные соединения с экранированным кабелем. Угловой патрубок облегчает прокладку кабеля в стеснённых условиях и снижает радиус его изгиба у точки подключения.

Всеклиматическое исполнение по ГОСТ допускает работу в широком диапазоне температур и при повышенной влажности. Негерметичная конструкция не предназначена для эксплуатации под водой или при прямом воздействии струй жидкости, поэтому при монтаже следует учитывать условия среды.

Для правильного подбора необходимо использовать ответную часть с аналогичным типом корпуса, числом и сочетанием контактов, а также соблюдать поляризацию при сочленении. Монтаж ведётся пайкой или общим способом в соответствии с конструкцией контактной системы.
