Назначение разъема

2РМ27КУЭ7Ш2В1 — это кабельная вилка из серии цилиндрических низкочастотных разъемов, предназначенная для коммутации электрических цепей постоянного и переменного тока. Изделие применяется для внутреннего и наружного монтажа в различных климатических условиях и может использоваться как с экранированными, так и с неэкранированными кабелями.

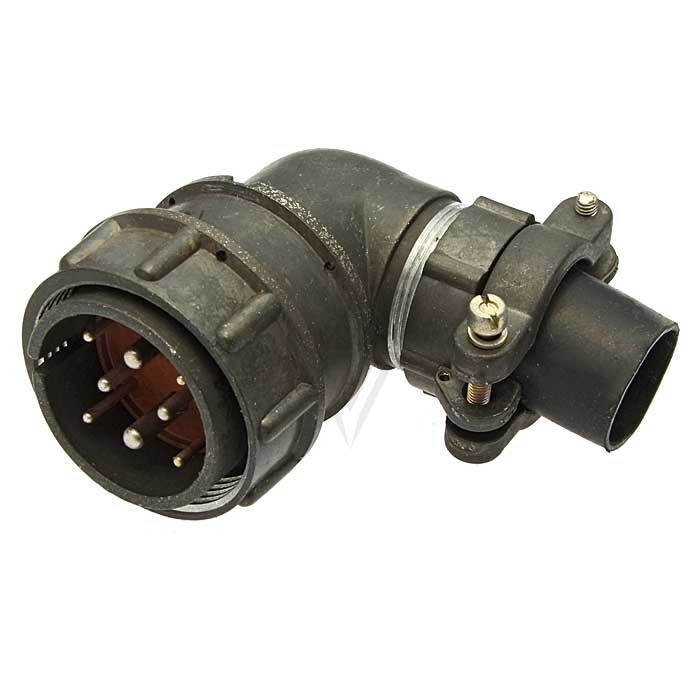

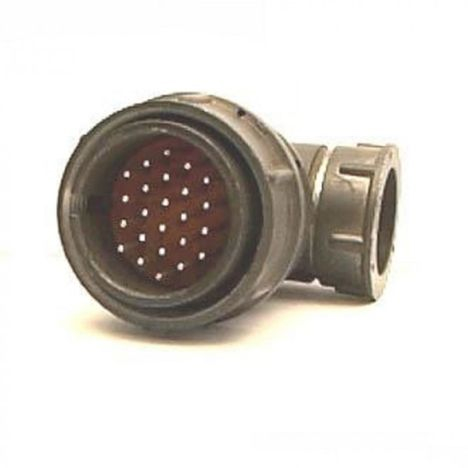

Разъем относится к категории 2РМ27 и представляет собой вилку кабельного исполнения с угловым патрубком. Такая конструкция удобна при прокладке кабеля под углом к ответной части, что позволяет экономить пространство внутри шкафов, блоков и приборных отсеков.

Технические характеристики

• Количество контактов — 7.
• Токовая нагрузка на одиночный контакт диаметром 1 мм — до 8 А.
• Токовая нагрузка на одиночный контакт диаметром 1,5 мм — до 16 А.
• Максимальная суммарная токовая нагрузка на соединитель — 60 А.
• Максимальное рабочее напряжение — по разным источникам до 560 В либо до 700 В.
• Сопротивление изоляции — не менее 1000 МОм.
• Покрытие контактов — серебро.
• Вид корпуса — кабельный; вид патрубка — угловой.
• Сочленение — резьбовое; поляризация корпусов — одношпоночная.

Резьбовое сочленение обеспечивает надежную фиксацию ответных частей, а одношпоночная поляризация исключает неправильное подключение. Серебряное покрытие контактов способствует стабильной работе при больших токах и малых переходных сопротивлениях.

Условия эксплуатации

• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Повышенная относительная влажность при плюс 25 градусах Цельсия — до 98 процентов.
• Атмосферное пониженное давление — до 133,32 умноженное на 10 в минус 12 степени Паскаля; повышенное — до 50,6 умноженное на 10 в 4 степени Паскаля.
• Разъемы выдерживают синусоидальную вибрацию и механические удары.

Ресурс и сохраняемость

• Минимальная наработка — не менее 1000 часов.
• Количество сочленений-расчленений — до 500 раз.
• Срок сохраняемости — не менее 15 лет.

Применение

Благодаря широкому диапазону рабочих температур и стойкости к вибрациям и ударам разъем 2РМ27КУЭ7Ш2В1 подходит для эксплуатации в жестких условиях как внутри помещений, так и на открытом воздухе. Его применяют в электрических цепях постоянного и переменного тока, где требуется надежное разъемное соединение с числом контактов семь и возможностью коммутации токов значительной величины.

Угловой кабельный патрубок делает разъем удобным для монтажа в стесненных условиях, когда кабель необходимо отвести в сторону под углом. Совместимость с экранированными и неэкранированными кабелями расширяет область применения изделия в различных электротехнических и радиотехнических устройствах.
