Назначение и область применения

Кабельная розетка 2РМ27КУЭ7Г2В1 представляет собой цилиндрический электрический соединитель серии 2РМ с условным размером корпуса 27. Изделие предназначено для создания надёжных разъёмных электрических соединений в цепях постоянного и переменного тока с частотой до 3 МГц. Конструкция рассчитана на внутренний объёмный монтаж и ориентирована на использование в промышленном оборудовании, контрольно-измерительной аппаратуре и различных электронных устройствах, где требуется стабильное соединение с кабельной линией.

Розетка применяется в составе ответных частей соединителей серии 2РМ27 и совместима с вилками соответствующего типоразмера. Изделие обеспечивает коммутацию сигнальных и силовых цепей при умеренных токовых нагрузках и сохраняет рабочие характеристики в широком диапазоне температур.

Конструктивные особенности

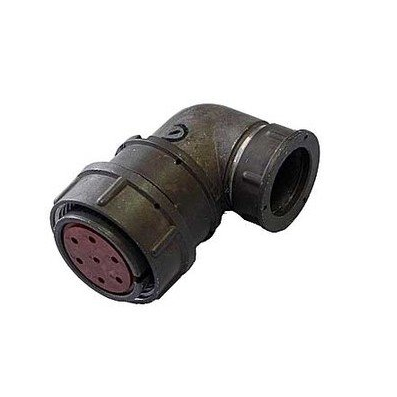

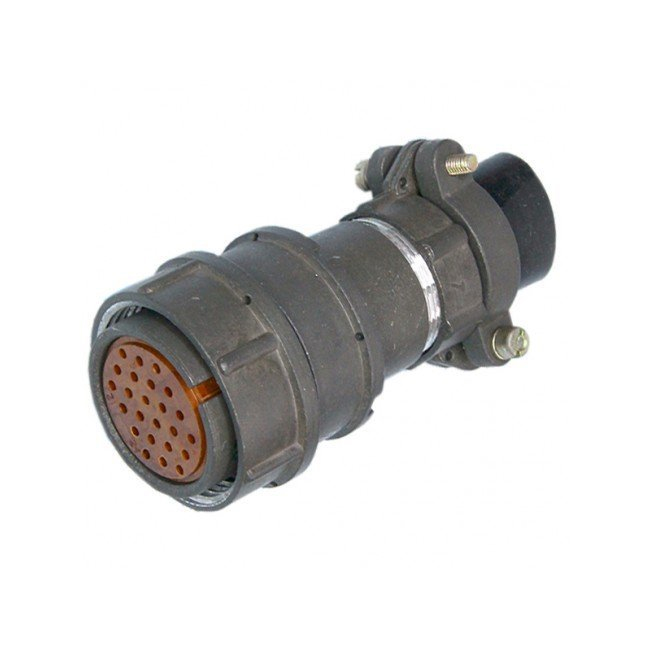

Соединитель 2РМ27КУЭ7Г2В1 выполнен в металлическом корпусе с резьбовой фиксацией ответной части. Корпус имеет негерметичное исполнение и рассчитан на эксплуатацию в условиях, не требующих защиты от непосредственного воздействия влаги и пыли. Кабельный ввод выполнен в виде углового патрубка, что позволяет подводить кабель под прямым углом к оси соединителя и экономить монтажное пространство.

Маркировка изделия раскрывает его основные параметры:

• Обозначение «КУ» указывает на угловую конструкцию патрубка.
• Буква «Э» обозначает наличие гайки для крепления экранированного кабеля.
• Цифра «7» соответствует количеству контактов — семь штук.
• Сочетание «Г2» определяет комбинацию расположения контактов.
• Индекс «В1» указывает на серебряное покрытие контактов.

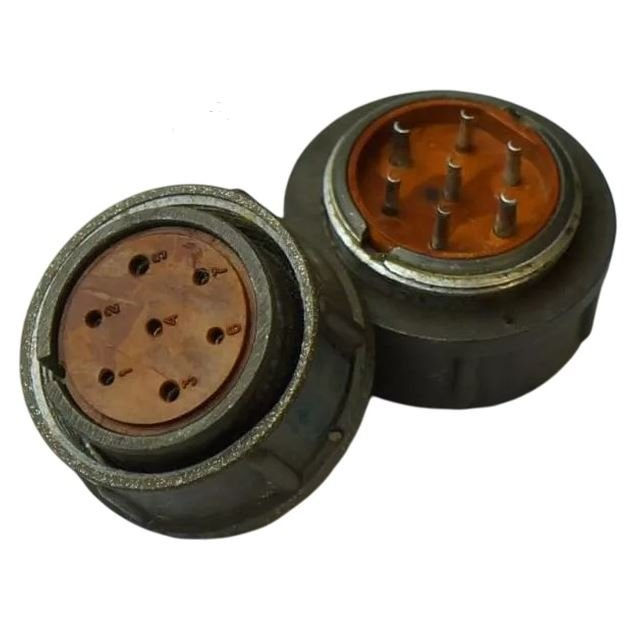

Контакты розетки имеют гнездовое исполнение и диаметр 1 мм. Серебряное покрытие снижает переходное сопротивление и повышает стабильность электрического контакта при многократных сочленениях. Розетка рассчитана на подключение проводов сечением 0,5 мм².

Электрические параметры

Изделие обладает следующими электрическими характеристиками, подтверждёнными технической документацией на серию 2РМ:

• Токовая нагрузка на одиночный контакт — до 8 А.
• Рабочее напряжение — от 560 до 700 В в зависимости от условий эксплуатации.
• Электрическая прочность изоляции — 2300 В.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между контактами — не более 6 пФ.

Указанные параметры обеспечивают уверенную работу соединителя в цепях постоянного и переменного тока в пределах заявленного частотного диапазона.

Климатическое исполнение и условия эксплуатации

Розетка 2РМ27КУЭ7Г2В1 имеет климатическое исполнение УХЛ по ГОСТ и сохраняет работоспособность в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Теплостойкость изделия позволяет применять его как в умеренно холодных, так и в условиях повышенных температур окружающей среды, характерных для промышленных помещений и аппаратных отсеков.

Изделие выпускалось в 1980-х годах, в том числе в период с 1983 по 1989 год, и поставлялось для комплектации электронной и электротехнической аппаратуры советского производства. Благодаря стандартизированной конструкции соединитель сохраняет совместимость с ответными частями серии 2РМ27 и может использоваться при ремонте и обслуживании ранее выпущенного оборудования.

Монтаж и подключение

Подключение проводов к контактам розетки осуществляется методом пайки. Угловой патрубок с гайкой для экранированного кабеля обеспечивает надёжную фиксацию кабельной линии и защиту места соединения от механических нагрузок. Резьбовое соединение корпуса гарантирует плотное сочленение с ответной вилкой и предотвращает самопроизвольное разъединение при вибрациях.

Перед монтажом рекомендуется проверить соответствие распайки контактов схеме соединений, так как комбинация «Г2» определяет конкретную цоколёвку. При пайке следует учитывать допустимую температуру нагрева контактов, чтобы не повредить изоляторы и сохранить целостность серебряного покрытия.
