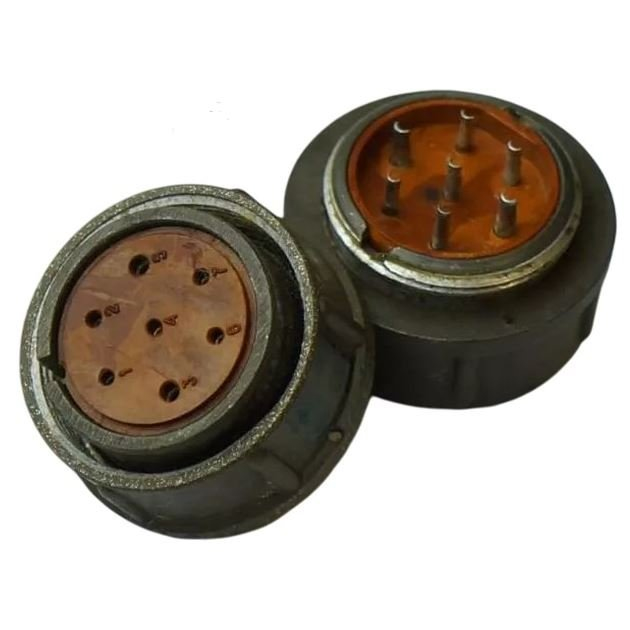

2РМ27КУЭ7Г2В1 Розетка кабельная

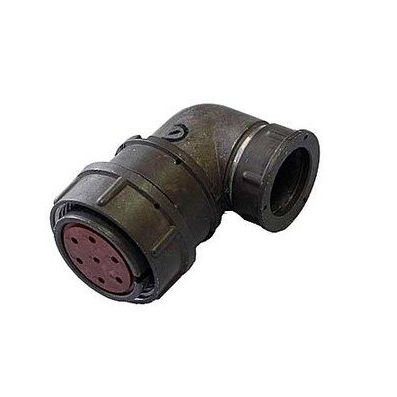

2РМ27КУЭ7Г2В1 — это кабельная розетка серии 2РМ (цилиндрические низкочастотные соединители негерметичного исполнения), предназначенная для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Условный размер корпуса — 27 мм, патрубок угловой, гайка патрубка предназначена для экранированного кабеля.

Основные технические характеристики:

• Количество контактов : 7 (сочетание контактов — 2).

• Покрытие контактов : серебро.

• Рабочее напряжение : до 700 В.

• Токовая нагрузка :

  • На одиночный контакт диаметром 1,0 мм — не более 8 А;

  • Диаметром 1,5 мм — не более 16 А;

  • Суммарная на соединитель — не более 60 А.

• Сопротивление контактов : для контактов Ø 1,5 мм — не более 2,5 Ом.

• Емкость между контактами : не более 6 пФ.

• Сопротивление изоляции : не менее 5000 МОм.

• Электрическая прочность изоляции : 2300 В.

• Теплостойкость : до +100 °C.

• Климатическое исполнение : УХЛ (для умеренного и холодного климата).

• Монтаж : объемный, для кабеля с хвостовиками контактов под провода сечением от 0,5 мм².

Розетка фиксируется резьбой и предназначена для внутреннего монтажа в промышленных и технических системах, включая приложения с экранированными кабелями. Производство относится к 1983–1986 годам.
