Назначение кабельной розетки 2РМ27КУЭ7Г2В1

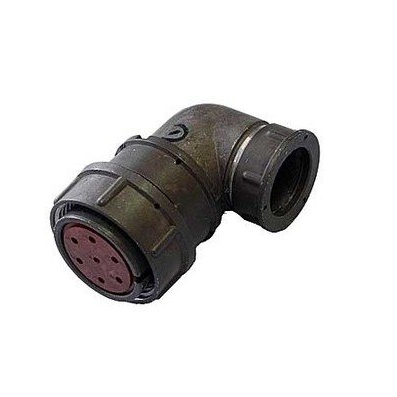

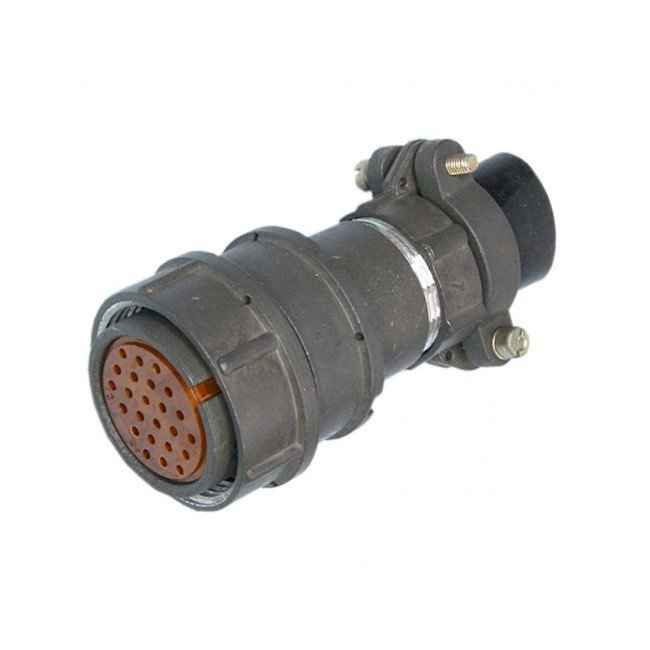

Кабельная розетка 2РМ27КУЭ7Г2В1 представляет собой электрический соединитель серии 2РМ, предназначенный для коммутации цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, приборов и узлов. Изделие относится к негерметичным соединителям климатического исполнения УХЛ и рассчитано на применение в диапазоне частот, как правило, до 3 МГц. Конструктивное исполнение с угловым патрубком и гайкой под экранированный кабель позволяет использовать розетку во внутреннем объемном монтаже, где требуется организовать кабельный вывод под углом с сохранением экранирования линии.

Соединитель применяется для разъемного соединения блоков аппаратуры, измерительных приборов, промышленного оборудования и узлов, к которым предъявляются требования компактности, надежного электрического контакта и удобства монтажа кабеля в ограниченном пространстве. Благодаря угловому патрубку кабель выводится не перпендикулярно ответной части, а под углом, что уменьшает габаритную глубину узла и облегчает прокладку кабельных трасс внутри корпусов.

Подтверждённые особенности конструкции

Маркировка 2РМ27КУЭ7Г2В1 содержит закодированные признаки исполнения, которые однозначно определяют конструктивные и электрические параметры изделия. Расшифровка обозначения подтверждает следующие особенности:

• Тип соединителя — серия 2РМ, широко распространенная в отечественной радиоэлектронной аппаратуре.
• Условный размер корпуса — 27, определяющий габаритные и присоединительные размеры.
• Типономинал — кабельная розетка, то есть ответная часть, монтируемая на кабель.
• Патрубок — угловой, обеспечивающий вывод кабеля под углом к оси сочленения.
• Гайка патрубка — предназначена для крепления экранированного кабеля и обеспечения контакта экрана с корпусом.

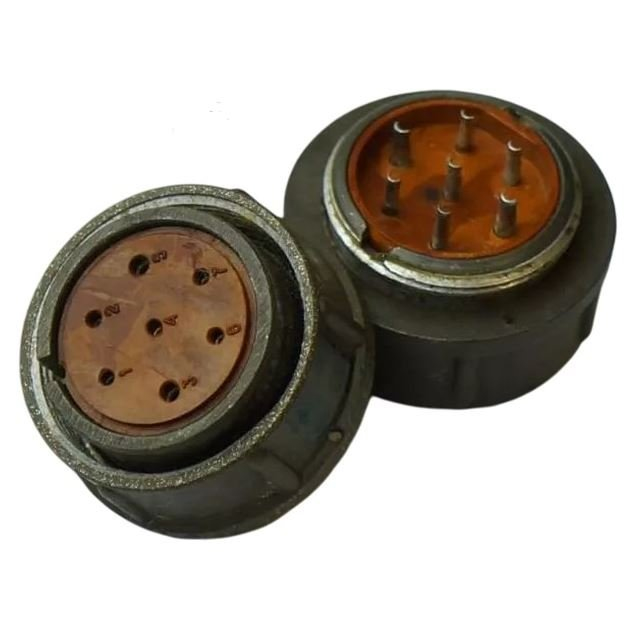

• Количество контактов — 7.
• Покрытие контактов — серебро, обеспечивающее низкое переходное сопротивление и стабильность контакта.

Электрические параметры для данной модификации включают рабочее напряжение до 700 В. Токовая нагрузка на одиночный контакт составляет 8 А при диаметре контакта 1,0 мм и 16 А при диаметре 1,5 мм. Суммарная токовая нагрузка на соединитель достигает 60 А. Эти значения подтверждены для серии и позволяют применять розетку в силовых и сигнальных цепях умеренной мощности.

Применение и монтаж

Розетка 2РМ27КУЭ7Г2В1 рассчитана на использование во внутреннем объемном монтаже радиоэлектронных устройств, где требуется кабельное соединение с экранированием и угловым выводом. Изделие подходит для соединения аппаратуры, приборов и узлов, в которых важны компактность, надежность контакта и удобство обслуживания. Угловой патрубок снижает механическую нагрузку на кабель в месте ввода и упрощает компоновку внутри корпуса.

При выборе ответной части необходимо учитывать кодировку серии 2РМ, в которой буквенные обозначения указывают на исполнение корпуса, вид патрубка и вариант крепления кабеля. В обозначении 2РМ27КУЭ7Г2В1 ключевыми признаками являются кабельное исполнение розетки, угловой патрубок и гайка под экранированный кабель. Это позволяет корректно подобрать вилку или розетку ответной части с совпадающим условным размером корпуса и количеством контактов.

Особенности эксплуатации

Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление и устойчивость к окислению при хранении и эксплуатации в условиях умеренного и холодного климата, что соответствует исполнению УХЛ. Негерметичное исполнение предполагает установку внутри корпусов, закрытых от прямого попадания влаги и агрессивных сред. При монтаже экранированного кабеля гайка патрубка фиксирует оплетку экрана, обеспечивая непрерывность экранирования по тракту соединения.

Соединитель допускает многократные сочленения и расчленения, что делает его пригодным для применения в аппаратуре, требующей периодического обслуживания, замены блоков или перекоммутации. Рабочий диапазон частот до 3 МГц позволяет использовать розетку в цепях низкочастотной и умеренно высокочастотной аппаратуры.

Информация для подбора

Артикул изделия — 70044. Категория товара — 2РМ27. При подборе совместимых соединителей следует ориентироваться на условный размер корпуса 27, количество контактов 7 и кабельное исполнение. Ответная часть должна иметь соответствующее типономинальное обозначение и совместимое расположение контактов. Применение розетки в составе конкретного устройства должно учитывать суммарную токовую нагрузку, рабочее напряжение и условия монтажа кабельной трассы.
