Назначение разъёма 2РМ27КУЭ7Г2В1

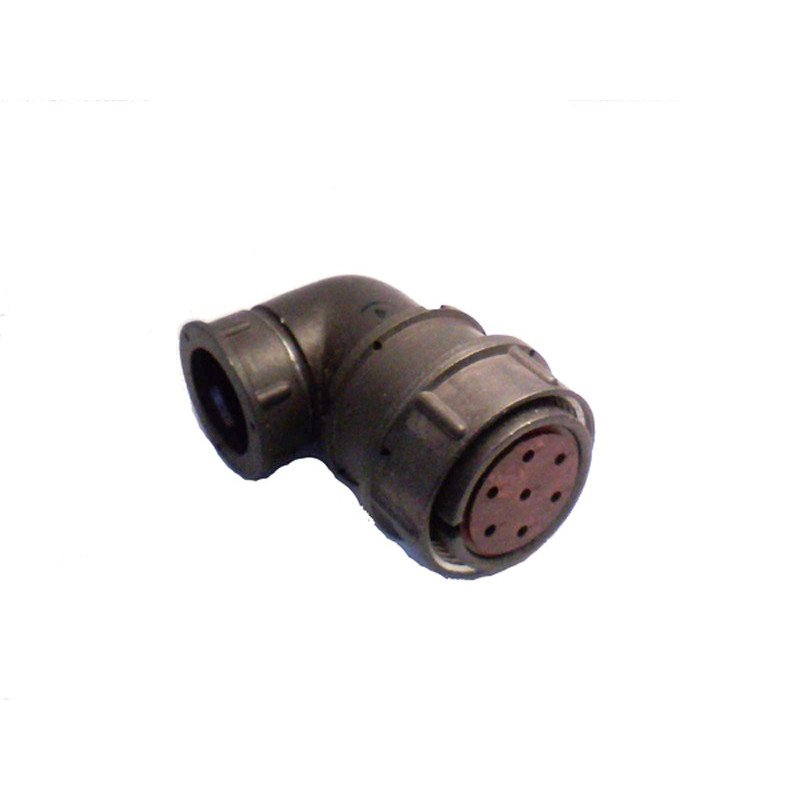

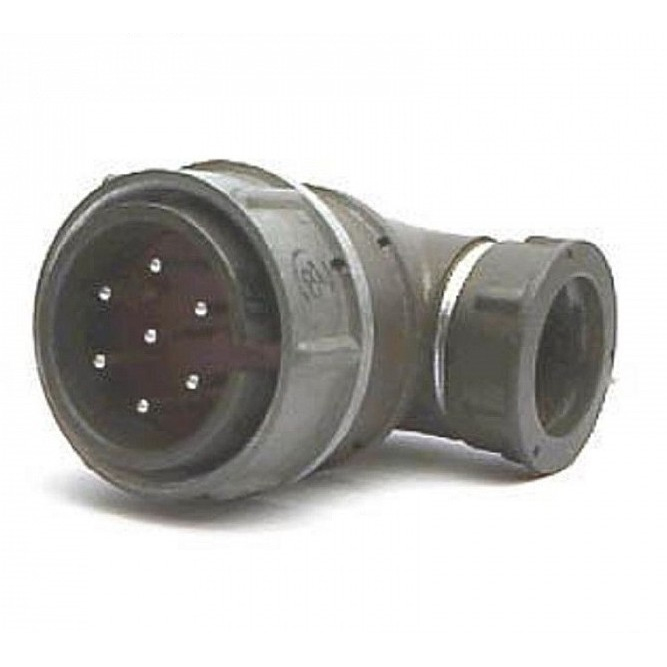

Разъём 2РМ27КУЭ7Г2В1 производства предприятия «Элекон» относится к серии отечественных цилиндрических быстросъёмных соединителей типа 2РМ. Изделие предназначено для коммутации электрических цепей в приборах, блоках аппаратуры и кабельных магистралях. Это кабельный разъём (розетка) с прямым патрубком, рассчитанный на монтаж экранированным или неэкранированным кабелем.

Конструкция ориентирована на применение в промышленной и приборной аппаратуре, в том числе в условиях повышенной вибрации и ударных нагрузок. Всеклиматическое исполнение позволяет использовать соединитель в широком спектре климатических зон.

Подтверждённые технические особенности

Ниже перечислены характеристики, подтверждённые для данной модели. Изделие имеет 7 контактов. Типоразмер контактов допускает токовую нагрузку до 8…16 А в зависимости от диаметра контактного стержня, который составляет 1 мм или 1,5 мм. Такое сочетание тока на одиночный контакт и рабочего напряжения позволяет применять разъём как в слаботочных, так и в силовых цепях низкого и среднего уровня.

• Сопротивление изоляции между контактами — не менее 5000 МОм.
• Электрическая прочность изоляции — до 2300 В при испытании переменным напряжением.
• Ёмкость между соседними контактами — не более 6 пФ, что важно для высокочастотных и цифровых линий.
• Корпус выполнен из алюминия, что обеспечивает лёгкость и достаточную механическую прочность.
• Поляризация корпусов — одношпоночная, исключающая ошибочное соединение разъёмов разного типа.
• Рабочий диапазон температур — приблизительно от минус 60 °C до плюс 100 °C.
• Серия 2РМ рассчитана на сотни циклов соединения и разъединения.

Монтаж и применение

Хвостовики контактов допускают присоединение проводов сечением порядка 0,5 мм². Монтаж обычно выполняется пайкой или обжимом. Прямой патрубок рассчитан на ввод экранированного или неэкранированного кабеля, что делает разъём удобным для построения кабельных сборок и жгутов.

Благодаря сочетанию механической устойчивости, широкому температурному диапазону и стабильным электрическим параметрам, разъём 2РМ27КУЭ7Г2В1 применяется в приборах и кабельных магистралях, где требуется надёжная коммутация при вибрации и ударных нагрузках. Одношпоночная поляризация упрощает сборку и снижает риск неправильного сочленения.

Изделие выпускается производителем «Элекон» и входит в категорию 2РМ27. Артикул товара — 660. Для подбора ответной части и принадлежностей следует учитывать тип разъёма (розетка кабельная), число контактов (7) и типоразмер контактных стержней (1 мм или 1,5 мм).

Ключевые параметры одной строкой

Тип: розетка кабельная с прямым патрубком. Серия: 2РМ. Число контактов: 7. Ток на контакт: до 8…16 А. Сопротивление изоляции: не менее 5000 МОм. Испытательное напряжение: до 2300 В. Ёмкость между контактами: не более 6 пФ. Материал корпуса: алюминий. Поляризация: одношпоночная. Температура: от минус 60 °C до плюс 100 °C. Монтаж: пайка или обжим. Производитель: «Элекон».
