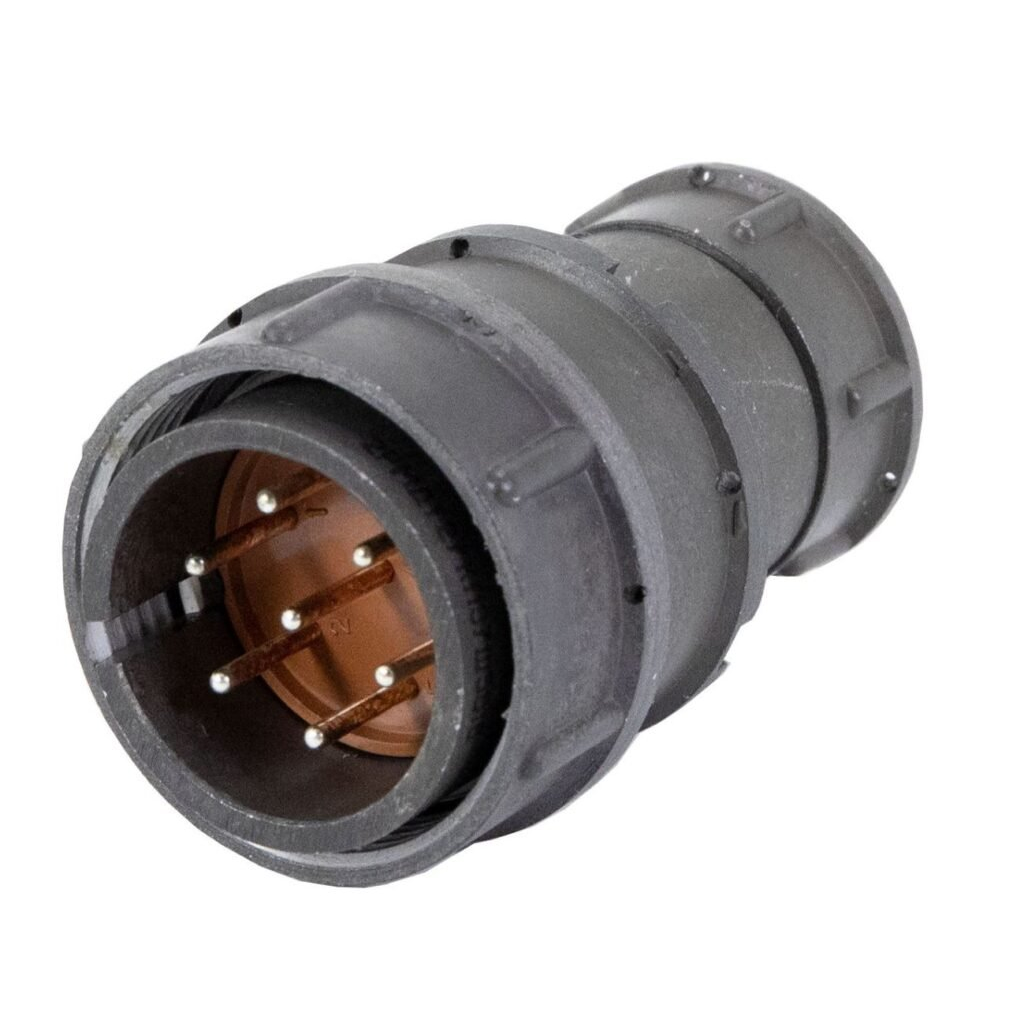

Назначение соединителя 2РМ27КУЭ24Ш1В1В

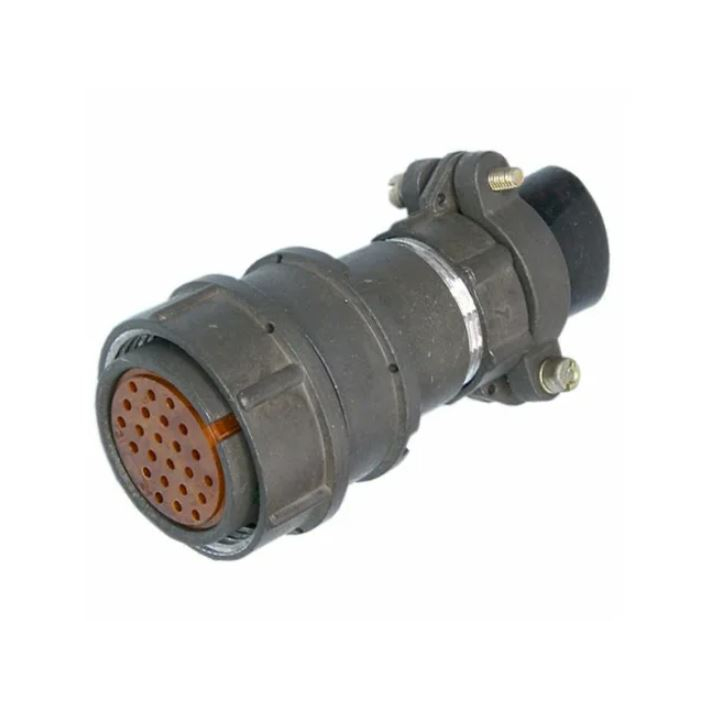

2РМ27КУЭ24Ш1В1В — это кабельная вилка, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для внутреннего объемного монтажа и обеспечивает пылезащищенность контактов и мест подсоединения проводов к контактам в сочлененном состоянии.

Соединитель относится к категории 2РМ27 и выпускается под артикулом 658. Конструкция ориентирована на использование в составе кабельных сборок, где требуется надежное резьбовое сочленение, поляризация корпусов и защита контактной группы от пыли при эксплуатации в сочлененном положении.

Подтвержденные особенности конструкции

Вилка имеет посадочный диаметр корпуса 27 мм. Корпус выполнен в кабельном исполнении, патрубок — угловой, гайка патрубка предназначена для экранированного кабеля. Такое сочетание позволяет подводить экранированный кабель под углом к оси соединителя и сохранять целостность экрана при монтаже.

Контактная группа включает 24 контакта диаметром 1 мм. Контакты выполнены в виде вилки и имеют серебряное покрытие. Сочленение соединителей резьбовое, поляризация корпусов одношпоночная, что исключает неправильное соединение ответных частей.

• Посадочный диаметр корпуса: 27 мм.
• Вид корпуса: кабельный.
• Вид патрубка: угловой.
• Вид гайки патрубка: для экранированного кабеля.
• Количество контактов: 24.
• Диаметр контактов: 1 мм.
• Вид контактов: вилка.
• Покрытие контактов: серебро.
• Теплостойкость: до 100 градусов Цельсия.
• Сочленение соединителей: резьбовое.
• Поляризация корпусов: одношпоночная.

Технические характеристики

Электрические параметры соединителя определяют его применимость в цепях постоянного и переменного тока с частотой до 3 МГц. Токовая нагрузка на одиночный контакт составляет 5 А, максимальная суммарная нагрузка на соединитель — 100 А. Максимальное рабочее напряжение — 560 В.

Сопротивление контактов — не более 5 мОм. Емкость между контактами — не более 6 пФ. Сопротивление изоляции — не менее 5000 МОм. Максимальная электрическая прочность изоляции — 1850 В.

Механические параметры сочленения также нормированы. Усилие расчленения соединителей составляет от 29,4 Н до 539,6 Н. Минимальная наработка — 1000 часов, число сочленений-расчленений — 500. Гамма-процентный срок сохраняемости — 15 лет.

• Токовая нагрузка на одиночный контакт: 5 А.
• Максимальная суммарная токовая нагрузка на соединитель: 100 А.
• Максимальное рабочее напряжение: 560 В.
• Сопротивление контактов: не более 5 мОм.
• Емкость между контактами: не более 6 пФ.
• Сопротивление изоляции: не менее 5000 МОм.
• Максимальная электрическая прочность изоляции: 1850 В.
• Усилие расчленения соединителей: от 29,4 Н до 539,6 Н.
• Минимальная наработка: 1000 часов.
• Число сочленений-расчленений: 500.
• Гамма-процентный срок сохраняемости: 15 лет.

Применение и условия эксплуатации

2РМ27КУЭ24Ш1В1В применяется для внутреннего объемного монтажа, то есть для соединения кабельных линий внутри блоков, шкафов и других изделий, где требуется компактная угловая разводка экранированного кабеля. Благодаря пылезащищенности контактов и мест подсоединения проводов в сочлененном состоянии вилка подходит для условий, где необходимо ограничить воздействие пыли на контактную группу.

Теплостойкость до 100 градусов Цельсия позволяет использовать соединитель в составе изделий с умеренным нагревом при работе. Серебряное покрытие контактов обеспечивает стабильность переходного сопротивления, а одношпоночная поляризация и резьбовое сочленение — правильность и надежность соединения ответных частей.

Для подбора ответной части следует учитывать посадочный диаметр корпуса 27 мм, количество и диаметр контактов, а также тип сочленения и вид поляризации. Совместимость с конкретными розетками и кабелями определяется этими параметрами.
