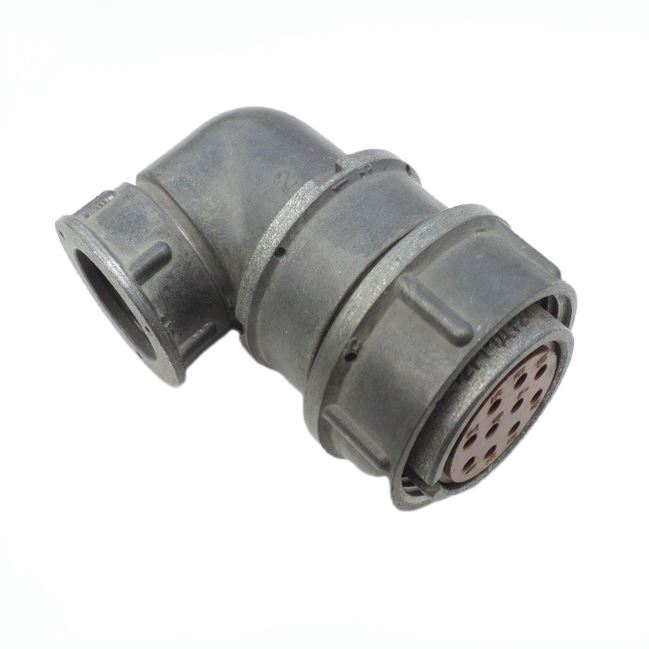

2РМ27КУЭ24Ш1В1 — это кабельная вилка серии 2РМ, предназначенная для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Основные характеристики

Соединитель имеет 24 контакта диаметром 1 мм с токовой нагрузкой до 5 А на контакт и суммарно до 100 А на весь разъем при напряжении до 560 В. +1
Сопротивление контактов не превышает 5 мОм, а сопротивление изоляции — не менее 5000 МОм.​
Испытательное напряжение достигает 1850 В в нормальных условиях.​

Конструкция

Сочленение резьбовое с одношпоночной поляризацией корпусов, патрубок прямой длиной 59,6 мм. +1
Контакты с серебряным покрытием (В), теплостойкость до +100°C (1), подходят для проводов сечением от 0,5 мм².​
Масса не более 26 г.

Условия эксплуатации

Температурный диапазон от -60°C до +100°C (смена до +180°C), влажность до 98% при +25°C. +1
Выдерживает вибрацию 1–5000 Гц с ускорением 490 м/с², удары до 5000 м/с² и линейное ускорение 2000 м/с².​
Климатическое исполнение УХЛ2.1, давление от 133,32·10^{-12} Па до 506 кПа.
