Назначение и область применения

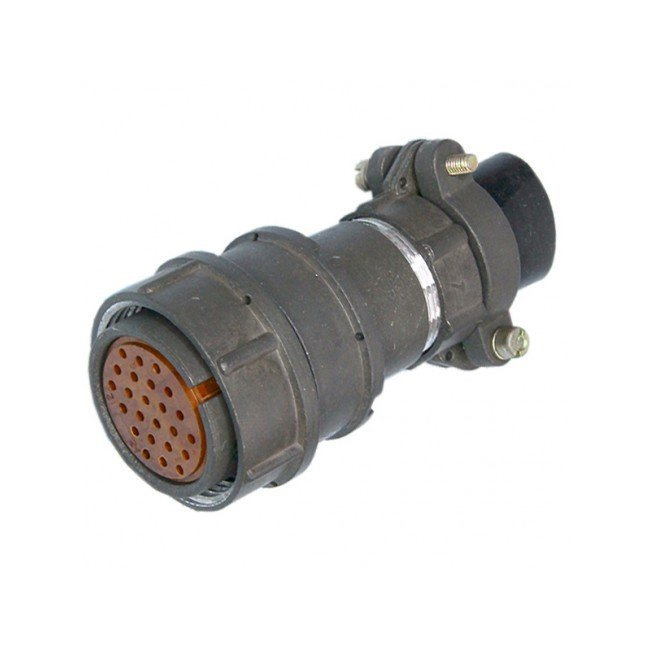

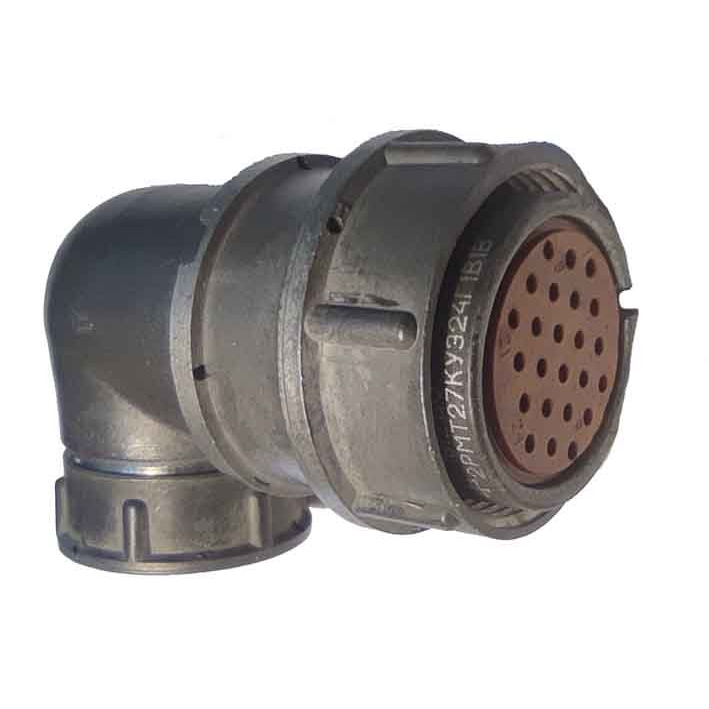

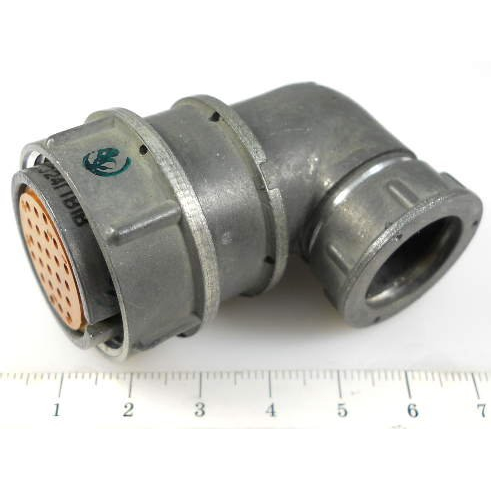

Кабельная розетка 2РМ27КУЭ24Г1В1 относится к серии электрических соединителей 2РМ и предназначена для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, измерительных приборов и промышленного оборудования. Изделие используется для присоединения экранированного кабеля к ответной части — приборной вилке или другой кабельной розетке соответствующего типоразмера. Конструкция рассчитана на внутренний монтаж и эксплуатацию в условиях общеклиматического исполнения УХЛ, без прямого воздействия атмосферных осадков и агрессивных сред.

Соединитель применяется в низковольтных цепях управления, сигнализации, передачи данных и электропитания, где требуется надёжное разъёмное соединение с защитой от электромагнитных помех. Благодаря наличию экрана и резьбового замка розетка подходит для стационарной аппаратуры специального и общего назначения, работающей в лабораторных, производственных и полевых условиях внутри помещений или защищённых корпусов.

Технические характеристики

Розетка 2РМ27КУЭ24Г1В1 имеет диаметр корпуса посадочного отверстия 27 мм и оснащена 24 контактами диаметром 1 мм. Изделие относится к кабельному типу исполнения: индекс «К» в обозначении указывает на кабельный корпус, «У» — на общее исполнение, «Э» — на наличие экрана, а сочетание «Г1В1» определяет модификацию с гайкой для крепления экранированного кабеля.

Основные электрические параметры соединителя:

• максимальное рабочее напряжение — до 560 В для 24-контактного варианта;
• максимальное испытательное напряжение — около 1850 В в нормальных климатических условиях;
• токовая нагрузка на один контакт — до 5 А;
• суммарная токовая нагрузка на соединитель — до 100 А;
• сопротивление изоляции — не менее 5000 МОм;
• рабочий диапазон частот — постоянный ток и переменный ток частотой до 3 МГц.

Климатическое исполнение соединителя — негерметичное, изделие ориентировано на работу внутри помещений и защищённых объёмов аппаратуры в условиях умеренного и холодного климата.

Конструктивные особенности и монтаж

Сопряжение розетки с ответной частью осуществляется резьбовым замком с одношпоночной поляризацией корпусов. Такая схема исключает неправильную сборку и обеспечивает механическую фиксацию соединения при вибрационных и ударных нагрузках, характерных для промышленного оборудования и транспортируемой аппаратуры.

Экран соединителя подключается через гайку для экранированного кабеля, что позволяет использовать кабели с оплёткой или бронёй и снижать влияние внешних электромагнитных помех на передаваемые сигналы. Конструкция хвостовика рассчитана на заделку кабеля с экранирующей оболочкой, при этом фиксация кабеля в корпусе производится штатными элементами гайки.

Монтаж розетки выполняется на кабеле, входящем в состав соединительной линии. Для подключения жил кабеля используются контакты диаметром 1 мм, рассчитанные на пайку или обжим в соответствии с принятой технологией сборки серии 2РМ. Посадочное отверстие корпуса диаметром 27 мм определяет совместимость с ответными вилками и розетками той же серии и типоразмера.

Комплектность и идентификация

Изделие поставляется как кабельная розетка в сборе, готовое к монтажу на кабель. Артикул для учёта и заказа — 70043. Год выпуска или разработки, указанный в учётных данных, — 90-91. Производитель в каталоге не указан.

Обозначение 2РМ27КУЭ24Г1В1 однозначно определяет типоразмер и исполнение соединителя. При подборе ответной части следует использовать вилку или розетку серии 2РМ с диаметром корпуса 27 мм и количеством контактов 24, с учётом резьбового замка и одношпоночной поляризации.
