Назначение и конструктивные особенности

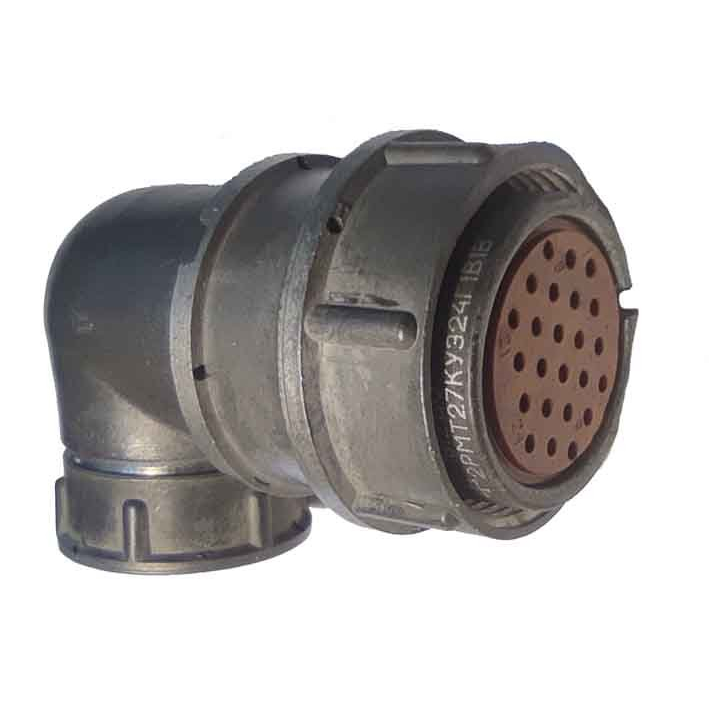

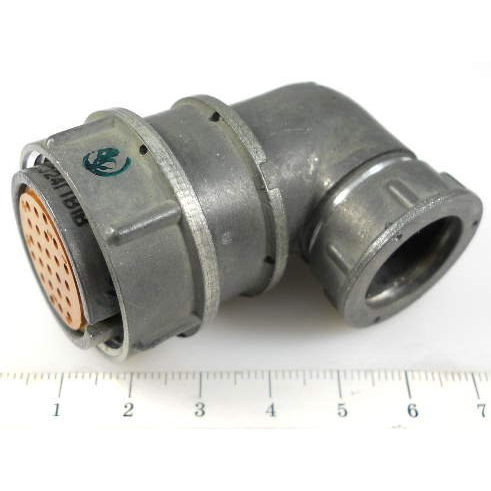

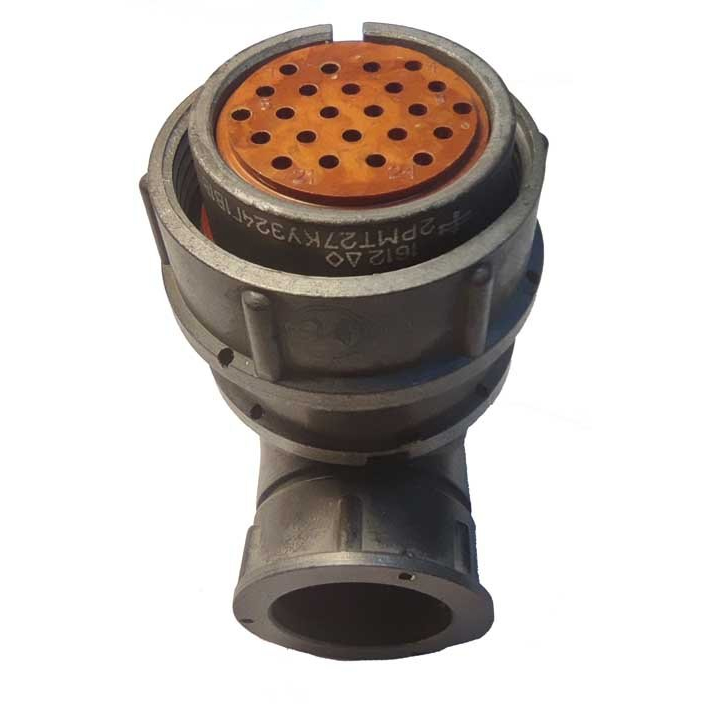

Розетка кабельная 2РМ27КУЭ24Г1В1 относится к серии электрических соединителей 2РМ27 и предназначена для коммутации электрических цепей постоянного и переменного токов частотой до 3 МГц. Изделие выполнено в негерметичном исполнении, рассчитано на внутренний объёмный монтаж и комплектуется угловым патрубком, который обозначается литерой «У» в условном наименовании. Такая конструкция обеспечивает удобный подвод экранированного кабеля сбоку относительно оси сочленения, что особенно востребовано при компоновке аппаратуры с ограниченным пространством.

Наличие гайки, обозначенной литерой «Э», позволяет фиксировать на корпусе розетки экранированную оплётку кабеля и обеспечивает надёжный электрический контакт экрана с корпусом соединителя. Сочленение с ответной частью — резьбовое, поляризация корпуса одношпоночная, что исключает неправильную установку вилки при монтаже. Диаметр посадочного отверстия составляет 27 мм. Климатическое исполнение — УХЛ, что допускает эксплуатацию изделия в условиях умеренного и холодного климата.

Электрические параметры

Соединитель оснащён 24 контактами диаметром 1 мм с серебряным покрытием, которое обозначено индексом «В» в маркировке. Серебряное покрытие снижает переходное сопротивление и повышает стабильность электрического контакта при многократных сочленениях и расчленениях. Контактная группа рассчитана на следующие режимы работы:

• токовая нагрузка на одиночный контакт — до 5 А;
• максимальная суммарная токовая нагрузка на соединитель — до 100 А;
• рабочее напряжение — до 560 В;
• испытательное напряжение в нормальных условиях — 1850 В;
• испытательное напряжение при пониженном давлении 3 мм рт. ст. — 350 В.

Электрическое сопротивление контактов не превышает 5 мОм, ёмкость между соседними контактами составляет не более 6 пФ, а сопротивление изоляции — не менее 5000 МОм. Подобное сочетание характеристик позволяет использовать розетку в низкочастотных и умеренно высокочастотных цепях контрольно-измерительной аппаратуры, блоков автоматики и промышленного оборудования без заметного искажения сигналов.

Механические и эксплуатационные характеристики

Хвостовики контактов рассчитаны на присоединение проводов сечением от 0,5 мм², что даёт возможность использовать стандартные монтажные провода и кабели, применяемые в радиоэлектронной аппаратуре. Усилие расчленения соединителя не превышает 196,2 Н (20 кгс), что обеспечивает уверенную фиксацию сочленённой пары и при этом не создаёт избыточных нагрузок на корпусные элементы при обслуживании. Теплостойкость изделия составляет +100 °C, что соответствует индексу «1» в маркировке и допускает применение розетки в устройствах с повышенным тепловыделением.

Приёмка «5» и указание года 87–89 в характеристиках товара свидетельствуют о принадлежности изделия к партии, изготовленной по техническим условиям, действовавшим в указанный период. Розетка предназначена для стационарной установки на панели и корпуса аппаратуры. Конструкция углового патрубка предполагает внутренний монтаж кабеля, при котором проводники подпаиваются или обжимаются к хвостовикам контактов, а внешняя оплётка кабеля закрепляется гайкой на корпусе соединителя.

Применение

Изделие находит применение в промышленных и технических системах, где требуется надёжное разъёмное соединение экранированных кабелей с аппаратурой. Типовые области использования включают контрольно-измерительные стенды, блоки питания, устройства сбора и передачи данных, испытательное оборудование и промышленную автоматику. Благодаря резьбовому сочленению и одношпоночной поляризации розетка сохраняет стабильное положение в условиях вибрации и случайных механических воздействий.

Соединитель совместим с кабельными вилками серии 2РМ27, имеющими соответствующее количество контактов и конструктивное исполнение. При подборе ответной части следует учитывать диаметр контактов 1 мм и посадочный диаметр 27 мм. Перед установкой рекомендуется проверить состояние контактов, целостность изоляторов и резьбовых элементов. Подключение проводов следует выполнять при полностью расчленённом соединителе, соблюдая схему распайки конкретного устройства.
