Назначение разъёма 2РМ27КУЭ24Г1В1

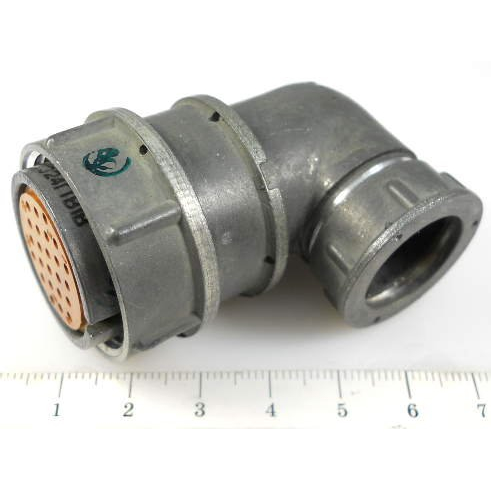

Разъём 2РМ27КУЭ24Г1В1 производства «Лтава» представляет собой розеточный (неподвижный) цилиндрический низкочастотный электрический соединитель серии 2РМ. Такие разъёмы предназначены для работы в бортовых и стационарных электро- и радиоустройствах, где требуется надёжное электрическое соединение кабелей и монтажных проводов.

Основное назначение изделия — коммутация цепей постоянного и переменного тока в аппаратуре, эксплуатируемой в условиях повышенных вибрационных и ударных нагрузок. Разъём применяется как отечественный ЭКИ-компонент для промышленной и военной техники, где важны стабильность контакта и стойкость к внешним воздействиям.

Конструктивные особенности и расшифровка обозначения

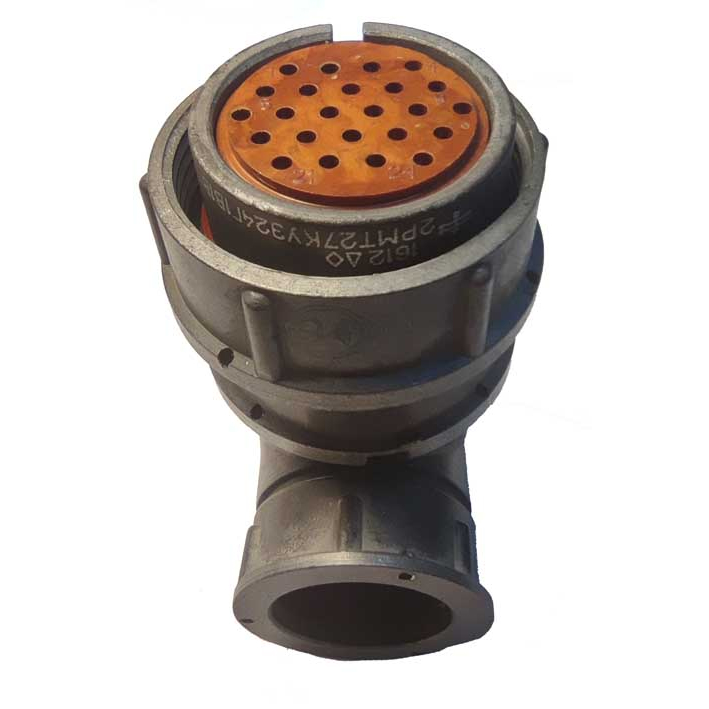

Корпус разъёма цилиндрической формы, контактная часть содержит 24 контакта. Тип корпуса соответствует обозначению «Г» — приборное исполнение. Сочетание «КУЭ» в маркировке указывает на кабельно-приборное исполнение с уплотнением и экраном, что обеспечивает защиту от влаги и электромагнитных помех.

Маркировка «В1» обозначает серебряное покрытие контактов и теплостойкость до +100 °С. Контакты имеют хвостовики, рассчитанные на подключение проводов сечением до 0,5 квадратного миллиметра. Климатическое исполнение — умеренный и холодный климат, категория УХЛ2.1 по стандартам.

• Тип: розеточный (неподвижный) цилиндрический низкочастотный разъём.
• Серия: 2РМ.
• Количество контактов: 24.
• Тип корпуса: «Г» — приборный.
• Исполнение: «КУЭ» — кабельно-приборное с уплотнением и экраном.
• Покрытие контактов: серебряное (маркировка «В1»).
• Климатическое исполнение: УХЛ2.1.
• Производитель: «Лтава».

Технические характеристики

Электрические параметры разъёма рассчитаны на эксплуатацию в цепях с высокими нагрузками. Номинальный ток на один контакт достигает 5 ампер, суммарный ток на весь разъём — до 100 ампер. Максимальное рабочее напряжение составляет около 560 вольт, а испытательное напряжение в нормальных условиях — не менее 1850 вольт.

Сопротивление контактов не превышает 5 миллиом, сопротивление изоляции — не менее 5000 мегаом. Ёмкость между соседними контактами составляет не более 6 пикофарад. Такие параметры обеспечивают стабильную передачу сигнала и минимальные потери.

Условия эксплуатации

Разъём рассчитан на работу в широком температурном диапазоне: от минус 60 °С до плюс 180 °С. Допустима повышенная влажность до 98 процентов при температуре плюс 25 °С. Устройство выдерживает высокую вибрацию до 490 метров на секунду в квадрате в диапазоне от 1 до 5000 герц, звуковое давление до 170 децибел, многократные удары до 1000 метров на секунду в квадрате и одиночные удары до 5000 метров на секунду в квадрате.

Изделие соответствует техническим условиям ГЕ0.364.126 ТУ Лтава. Разъём применяется для соединения кабелей и монтажных проводов в бортовых и стационарных электро- и радиоустройствах, включая аппаратуру с повышенными требованиями по вибрации и ударным нагрузкам.

Применение

Благодаря совокупности характеристик разъём 2РМ27КУЭ24Г1В1 востребован в промышленной и военной технике. Он подходит для монтажа в приборах, работающих в тяжёлых климатических и механических условиях, где требуется экранирование и уплотнение соединения. Типовые сферы применения включают бортовые системы, стационарные радиоустройства и другую аппаратуру, рассчитанную на длительную эксплуатацию при воздействии вибрации, ударов и перепадов температур.
