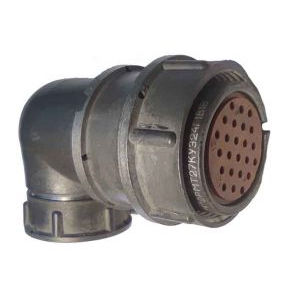

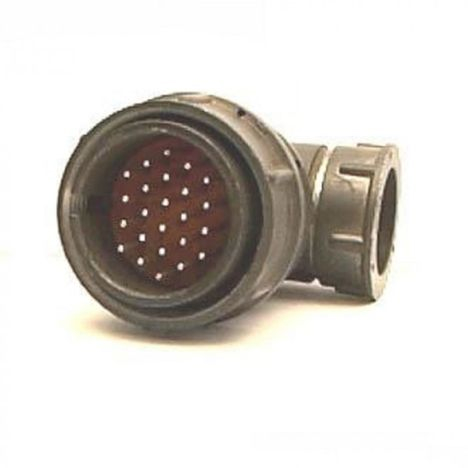

Назначение разъёма 2РМ27КУЭ24Г1П1

2РМ27КУЭ24Г1П1 — цилиндрический низкочастотный разъём серии 2РМ, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется для коммутации кабельных линий в составе электротехнической и радиоэлектронной аппаратуры, где требуется механически прочное и устойчивое к внешним воздействиям сочленение.

Модель имеет кабельный корпус, угловой патрубок для вывода кабеля и резьбовую фиксацию сочленения, что обеспечивает надёжное соединение при эксплуатации в условиях вибрации и ударных нагрузок. Разъём относится к негерметичным соединителям и предназначен преимущественно для экранированных кабелей.

Расшифровка обозначения и конструктивные особенности

Буквенно-цифровое обозначение 2РМ27КУЭ24Г1П1 несёт информацию о типе и исполнении изделия:

• 2РМ — цилиндрический низкочастотный разъём серии 2РМ;
• 27 — типоразмер корпуса серии;
• КУ — кабельное исполнение корпуса;
• УЭ — угловой патрубок для ввода кабеля;
• 24 — количество контактов;
• Г1 — группа исполнения;
• П — палладиевое покрытие контактов;
• 1 — исполнение с теплостойкостью до +100 градусов Цельсия.

Контакты выполнены диаметром 1 мм, что определяет токовую нагрузку и переходное сопротивление соединителя. Палладиевое покрытие контактной группы повышает коррозионную стойкость и стабильность электрических параметров при длительной эксплуатации.

Основные электрические характеристики

• Максимальное рабочее напряжение — от 560 до 700 В.
• Токовая нагрузка на контакт — от 5 до 7 А.
• Сопротивление изоляции — не менее 1000 до 5000 МОм.
• Ёмкость между контактами — до 6 пФ.
• Усилие расчленения — до 196 Н.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Климатическое исполнение — УХЛ, для умеренного и холодного климата.
• Наработка — 5000 часов.

Условия эксплуатации и надёжность

Разъём выдерживает воздействие вибрации в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате, ударные нагрузки до 5000 метров на секунду в квадрате, повышенное давление до 506 кПа, а также влажное тепло и воздействие озона. Такие параметры позволяют применять изделие в аппаратуре, работающей в жёстких условиях.

Ресурс по количеству сочленений достигает 500 циклов, срок хранения составляет 25 лет. Резьбовая фиксация исключает самопроизвольное расчленение под действием вибрации и обеспечивает стабильный электрический контакт на протяжении всего срока службы.

Область применения

2РМ27КУЭ24Г1П1 применяется для подключения экранированных кабелей в пультах управления, измерительной и радиотехнической аппаратуре, а также в других устройствах, где необходима передача сигналов и питания по цепям постоянного и переменного тока с частотой до 3 МГц. Угловой патрубок позволяет прокладывать кабель под углом к корпусу прибора, что удобно при ограниченном монтажном пространстве.

Исполнение УХЛ и рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия делают разъём пригодным для эксплуатации в умеренном и холодном климате, в том числе на открытых площадках и в неотапливаемых помещениях. Сочетание механической прочности, стойкости к вибрации и ударам, а также стабильных электрических параметров определяет его применение в ответственных узлах коммутации.
