Назначение соединителя 2РМ27КПН7Ш2В1

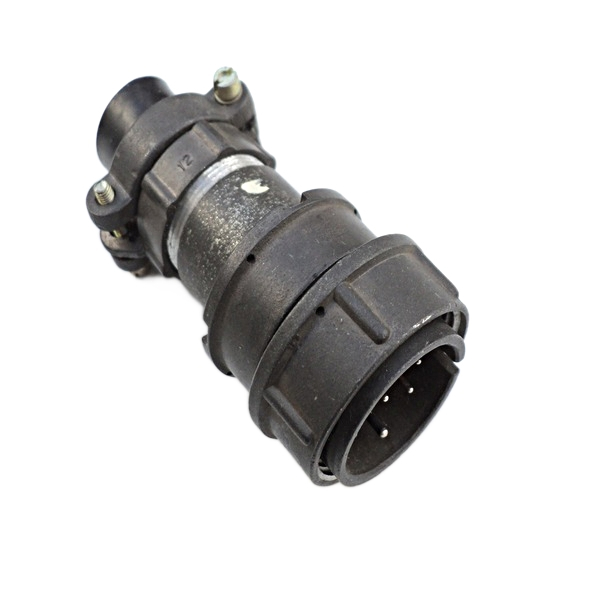

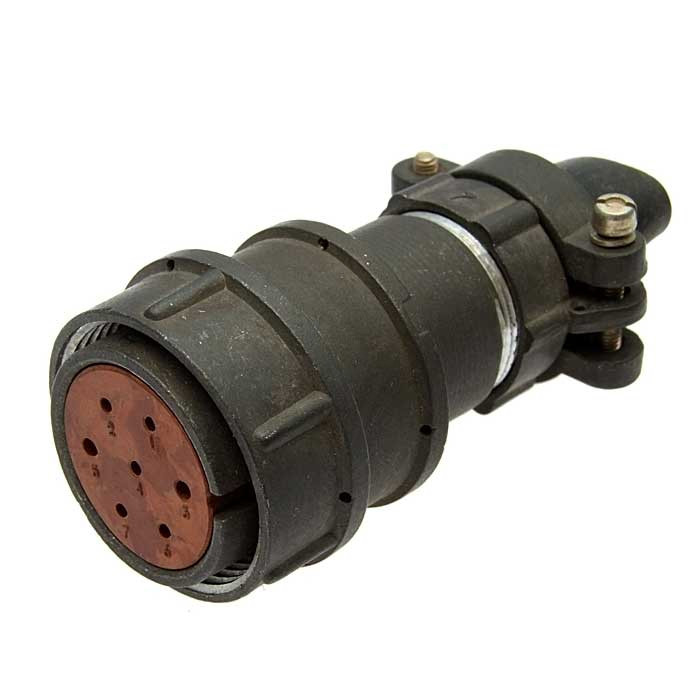

Разъём 2РМ27КПН7Ш2В1 производства «Лтава» — это малогабаритный низкочастотный цилиндрический кабельный соединитель серии 2РМ. Он применяется в электрических цепях постоянного и переменного тока с частотой до примерно 3 МГц. Данная модель представляет собой кабельную вилку с условным размером корпуса 27 и предназначена для монтажа на кабель приборного или измерительного оборудования.

Соединитель относится к негерметичному исполнению и используется в стационарных и подвижных установках. Типичные области применения — промышленная и военная электроника, где требуется надёжное разъёмное соединение при повышенных механических и климатических нагрузках.

Подтверждённые технические характеристики

Ниже перечислены параметры, заявленные для данной модели. Значения приведены для контактов с разными диаметрами, входящими в комбинированное сочетание.

• Количество контактов — 7, цилиндрических, с комбинированным сочетанием диаметров 1 мм и 1,5 мм.
• Допустимый ток на один контакт: до 8 А для контактов диаметром 1 мм и до 16 А для контактов диаметром 1,5 мм.
• Максимальная суммарная нагрузка на соединитель — около 60 А.
• Максимальное рабочее напряжение — до 700 В переменного или постоянного тока.
• Электрическая прочность изоляции — порядка 2300 В.
• Сопротивление контактов — не более 5 мОм для контактов диаметром 1 мм и не более 2,5 мОм для контактов диаметром 1,5 мм.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочий диапазон температур — примерно от минус 60 до плюс 100 градусов Цельсия, с возможностью кратковременных смен до плюс 180 градусов Цельсия.
• Число циклов сочленения и расчленения — 500.
• Минимальный срок наработки — не менее 1000 часов.
• Сохранность при хранении — до около 15 лет.

Конструктивные особенности

Вилка выполнена с прямым патрубком для неэкранированного кабеля. Сочленение с розеткой — резьбовое, с одношпоночной поляризацией корпусов, что исключает неправильное подключение. Материал корпуса — обычно карболит или иной термостойкий пластик, обеспечивающий теплостойкость до порядка плюс 100 градусов Цельсия.

Комбинированное сочетание контактов разных диаметров позволяет одновременно коммутировать силовые и сигнальные цепи в одном соединителе, что удобно при построении компактных приборных и измерительных сборок.

Условия эксплуатации

Соединитель рассчитан на работу в условиях повышенной влажности — до 98 процентов при температуре плюс 25 градусов Цельсия. Он также устойчив к вибрациям и ударным нагрузкам с ускорениями порядка сотен — тысяч метров на секунду в квадрате в зависимости от режима.

Благодаря негерметичному исполнению соединитель применяется там, где не требуется полная защита от проникновения влаги и пыли, но важны механическая прочность, стабильность контактного сопротивления и широкий температурный диапазон.

Применение и совместимость

2РМ27КПН7Ш2В1 применяется для подключения кабельных линий к приборному и измерительному оборудованию, в промышленных и военных электронных системах. Резьбовое сочленение и поляризация корпусов обеспечивают надёжную фиксацию и правильную ориентацию при монтаже.

Перед установкой следует учитывать суммарный ток нагрузки, рабочие напряжения и температурный режим. Для корректной работы важно использовать ответную розетку соответствующего типоразмера и соблюдать поляризацию при сочленении.
