Назначение разъёма 2РМ27КПН7Ш2В1

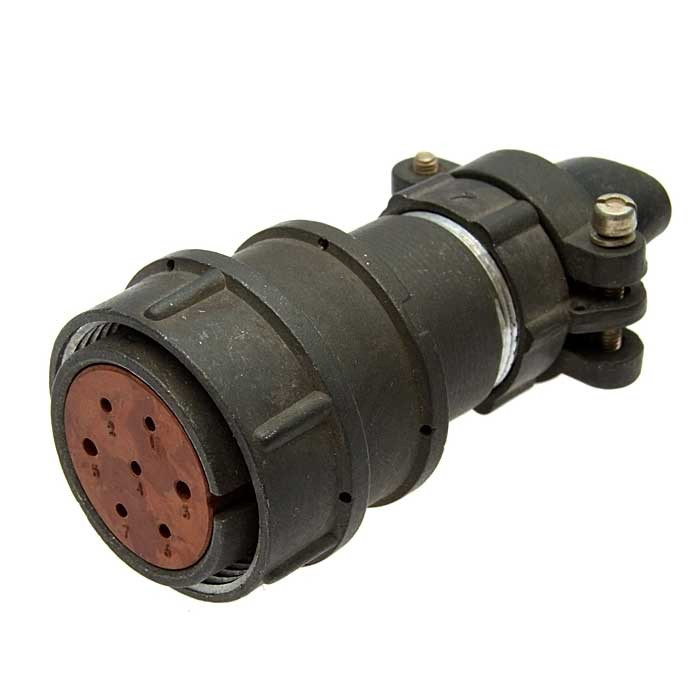

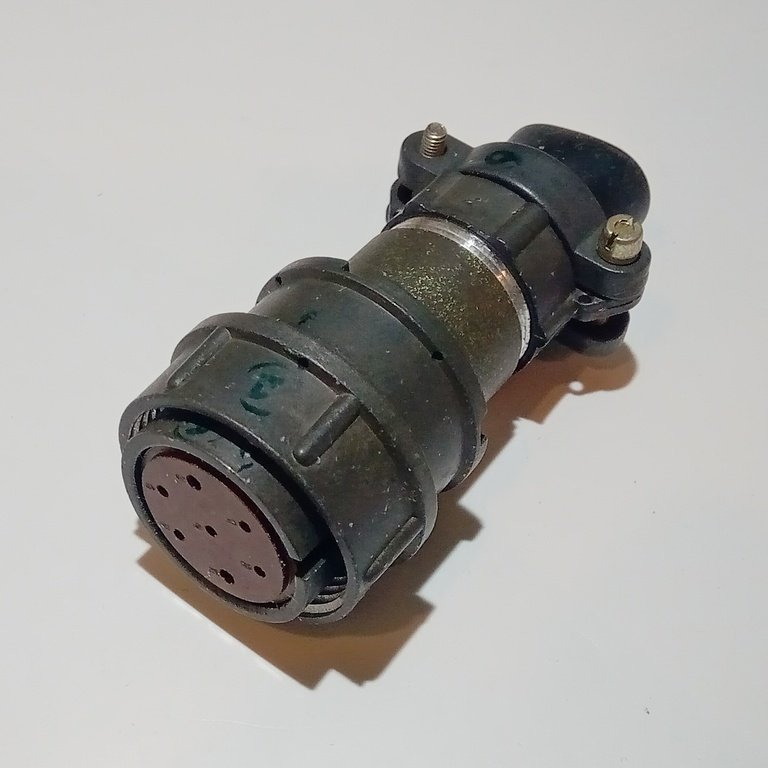

2РМ27КПН7Ш2В1 — цилиндрический низкочастотный негерметичный электрический разъём типа 2РМ российского производства, изготовленный предприятием «Исеть». Изделие представляет собой кабельную вилку с пайкой проводников на неэкранированный кабель и применяется в цепях постоянного и переменного тока частотой до 3 МГц.

Разъём используется как кабельный соединитель «вилка» с резьбовой фиксацией и одношпоночной поляризацией корпусов. Такое исполнение исключает неправильное сочленение и обеспечивает надёжное механическое удержание ответной части при воздействии вибрации и умеренных ударных нагрузок.

Конструкция и особенности

Корпус разъёма выполнен из металла, что обеспечивает механическую прочность и устойчивость к повреждениям при монтаже и эксплуатации. Контакты имеют серебряное покрытие, на что указывает буква «В» в обозначении. Серебрение снижает переходное сопротивление и повышает долговечность при многократных сочленениях и расчленениях.

Разъём содержит 7 электрических контактов сочетания типа «2»: часть контактов диаметром 1 миллиметр и часть диаметром 1,5 миллиметра. Контакты вилки цилиндрические, с пайкой на проводники кабеля. Патрубок прямой, предназначен для неэкранированного кабеля — это обозначено буквой «Н» в наименовании.

Конструкция рассчитана на внутренний монтаж и работу в составе военной, промышленной и специальной радио- и приборной аппаратуры. Негерметичное исполнение означает, что разъём не предназначен для работы в условиях прямого воздействия влаги под давлением, поэтому при эксплуатации применяются штатные меры защиты сочленённого узла.

Технические характеристики

• Число контактов: 7, сочетание типа «2» — часть диаметром 1 миллиметр, часть диаметром 1,5 миллиметра.
• Рабочее напряжение: до 700 вольт постоянного или переменного тока; для 7-контактного варианта обычно указывают максимальное рабочее напряжение порядка 560–700 вольт.
• Максимальный рабочий ток на одиночный контакт: до 8 ампер для диаметра 1 миллиметр и до 16 ампер для диаметра 1,5 миллиметра.
• Суммарный рабочий ток через весь разъём: не более 60 ампер.
• Сопротивление контакта для диаметра 1,5 миллиметра: не более порядка 2,5 миллиома.
• Сопротивление изоляции между контактами: не менее нескольких тысяч мегомов при нормальных условиях.
• Электрическая прочность изоляции: порядка 2–2,5 киловольта.
• Диапазон рабочих температур: примерно от минус 60 до плюс 100 градусов Цельсия, что соответствует климатическому исполнению УХЛ2.1 по ГОСТ 15150-69.
• Покрытие контактов: серебряное.
• Материал корпуса: металл.
• Тип патрубка: прямой, для неэкранированного кабеля.

Применение

Разъём 2РМ27КПН7Ш2В1 востребован там, где требуется компактное и механически прочное кабельное соединение с пайкой проводников: в пультах управления, блоках питания, измерительных и радиотехнических устройствах, а также в специальной аппаратуре, работающей в широком диапазоне температур. Одношпоночная поляризация и резьбовая фиксация делают его удобным для узлов, подверженных вибрации.

Допустимая влажность и вибрационные нагрузки соответствуют типичным требованиям для соединителей серии 2РМ. Перед монтажом следует убедиться, что применяемый кабель неэкранированный и его диаметр соответствует патрубку, а также соблюдать полярность и порядок пайки контактов согласно схеме конкретного устройства.
