Назначение и область применения

Разъем 2РМ27КПН7Ш2В1 предназначен для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В. Он входит в серию цилиндрических низкочастотных разъемов 2РМ. Данные соединители применяются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Разъем подходит для внутреннего монтажа в климатическом исполнении УХЛ2.1 по ГОСТ 15150-69.

Конструкция и расшифровка обозначения

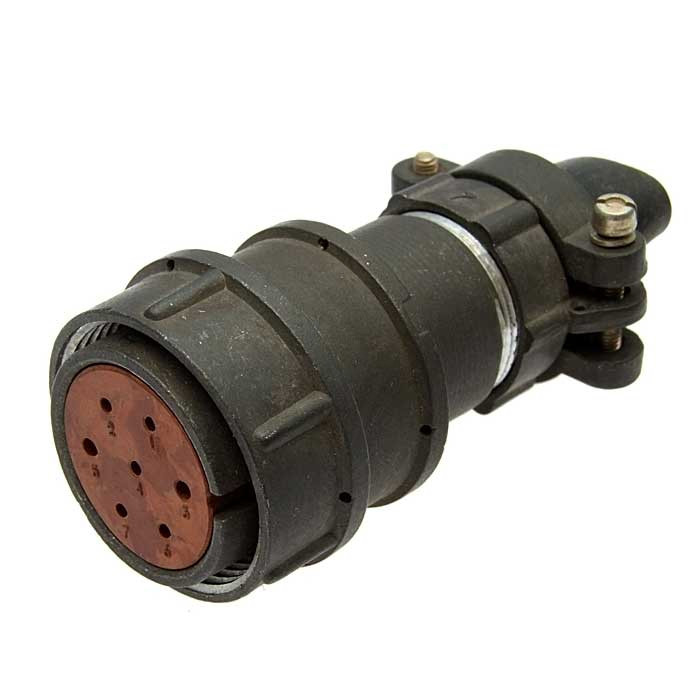

Маркировка 2РМ27КПН7Ш2В1 содержит информацию о конструктивных особенностях изделия. Ниже приведена расшифровка позиций обозначения.

• 2РМ — тип соединителя (серия 2РМ).
• 27 — условный размер корпуса.
• К — вид корпуса: кабельный.
• П — вид патрубка: прямой.
• Н — вид гайки патрубка: для неэкранированного кабеля.
• 7 — количество контактов.
• Ш — часть соединителя: вилка.
• 2 — сочетание контактов: контакты диаметром 1 мм и 1,5 мм.
• В — покрытие контактов: серебро.

Контакты имеют цилиндрическую форму. Корпус изделия изготовлен из металла, изолятор — из карболита.

Технические характеристики

Основные технические параметры разъема 2РМ27КПН7Ш2В1 приведены ниже.

• Рабочее напряжение: до 560 В.
• Максимальное напряжение: до 700 В.
• Токовая нагрузка: до 7 А.
• Рабочая частота: до 3 МГц.
• Сопротивление контактов: не более 0,005 Ом.
• Рабочая температура: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Материал корпуса: металл.
• Материал изолятора: карболит.
• Покрытие контактов: серебро.
• Тип контактов: цилиндрический.

Применение

Разъемы серии 2РМ, включая модель 2РМ27КПН7Ш2В1, используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Благодаря кабельному исполнению и прямому патрубку с гайкой для неэкранированного кабеля, разъем предназначен для монтажа на кабель. Он подходит для внутреннего монтажа в климатическом исполнении УХЛ2.1 по ГОСТ 15150-69. Изделие может эксплуатироваться в цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В.

Гарантийные условия

Для разъема 2РМ27КПН7Ш2В1 установлены следующие гарантийные показатели:

• Гарантийный срок хранения: 15 лет.
• Гарантийная наработка: 1000 часов во всех режимах.
• Гарантийная наработка в облегченном режиме: 100000 часов.
• Максимальное количество сочленений-расчленений: 500 раз.
