Назначение и область применения

Кабельная розетка 2РМ27КПН7Г2В1 относится к серии цилиндрических электрических соединителей 2РМ и предназначена для коммутации электрических цепей постоянного и переменного тока. Изделие рассчитано на работу с частотой до 3 МГц и применяется для подключения кабельных линий к приборным, панельным и блочным узлам радиоэлектронной аппаратуры.

Разъём выполнен в негерметичном кабельном исполнении и ориентирован на внутренний объёмный монтаж. Резьбовое сочленение с ответной вилкой обеспечивает надёжную механическую фиксацию соединения, а одношпоночная поляризация исключает возможность ошибочной стыковки контактов при монтаже.

Типовая сфера использования включает промышленное оборудование, контрольно-измерительные приборы, источники питания, связную аппаратуру и другие устройства, где требуется разъёмное соединение с высокой устойчивостью к внешним механическим воздействиям. Всеклиматическое исполнение допускает эксплуатацию в широком диапазоне температур и при различном влажностном режиме.

Конструктивные особенности

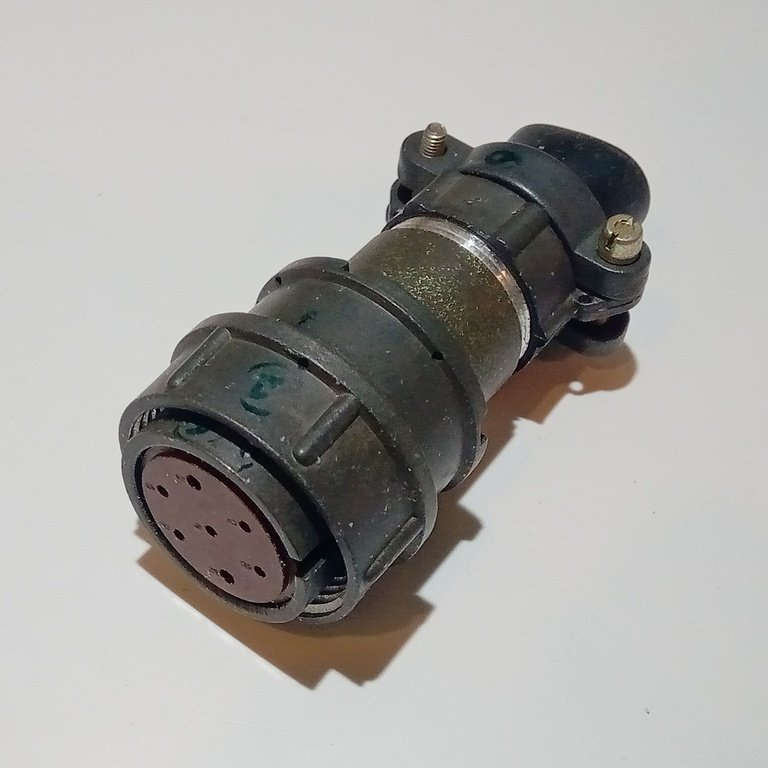

Розетка 2РМ27КПН7Г2В1 имеет семь контактов, размещённых в изоляторе цилиндрического корпуса диаметром 27 мм. Металлический корпус обеспечивает механическую прочность конструкции и защиту внутренних элементов от повреждений. Присоединительные хвостовики контактов рассчитаны на подключение проводов сечением порядка 0,5 мм² и более, что делает изделие удобным для монтажа с кабелями различного типа.

Ключевые конструктивные характеристики разъёма:

• количество контактов — 7;
• диаметр условного корпуса — 27 мм;
• тип сочленения — резьбовое;
• поляризация — одношпоночная;
• исполнение корпуса — кабельное, негерметичное;
• климатическое исполнение — всеклиматическое, категория УХЛ.

Изолятор контактов выполнен из материала с высокой диэлектрической прочностью, что гарантирует стабильность электрических параметров в процессе длительной эксплуатации. Конструкция хвостовиков обеспечивает удобство пайки или обжима проводов при монтаже.

Электрические параметры

Электрические характеристики розетки 2РМ27КПН7Г2В1 соответствуют типовым значениям для соединителей серии 2РМ с семью контактами. Рабочее напряжение составляет не более 560 В, при этом максимально допустимое значение достигает 700 В. Такие параметры позволяют использовать изделие в цепях с повышенным напряжением без риска пробоя изоляции.

Максимальная токовая нагрузка зависит от диаметра установленных контактов:

• контакты диаметром 1,0 мм — до 8 А на одиночный контакт;
• контакты диаметром 1,5 мм — до 16 А на одиночный контакт.

Суммарный ток по всем контактам не превышает 60 А. Сопротивление одиночного контакта составляет до 5 мОм для контактов диаметром 1,0 мм и до 2,5 мОм для контактов диаметром 1,5 мм, что обеспечивает минимальные потери в точке соединения.

Сопротивление изоляции между контактами составляет не менее 5000 МОм, что свидетельствует о высоком качестве применяемых диэлектрических материалов. Электрическая ёмкость между соседними контактами не превышает 6 пФ, а электрическая прочность изоляции достигает 2300 В. Данные параметры гарантируют стабильную работу соединения при передаче как силовых, так и сигнальных цепей.

Условия эксплуатации и совместимость

Розетка 2РМ27КПН7Г2В1 относится к всеклиматическому исполнению и предназначена для работы в условиях, характерных для промышленной и военной аппаратуры. Металлический корпус обеспечивает устойчивость к вибрационным и ударным нагрузкам, а резьбовое сочленение предотвращает самопроизвольное разъединение при механических воздействиях.

Изделие полностью совместимо с ответными вилками серии 2РМ27 того же типоразмера. Одношпоночная система поляризации гарантирует правильное взаимное расположение контактов при стыковке, что исключает повреждение разъёма и подключённого оборудования.

Год выпуска, указанный в характеристиках товара, — 90-92. Артикул изделия — 70034. Розетка поставляется как самостоятельное комплектующее изделие и предназначена для профессионального применения при сборке, ремонте и модернизации радиоэлектронной аппаратуры.
