Назначение изделия

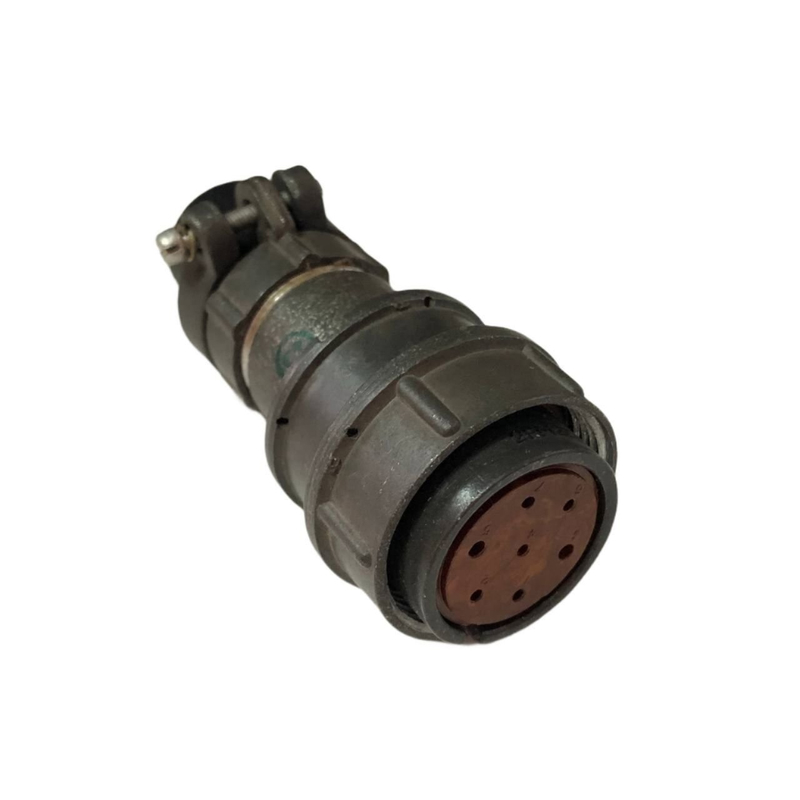

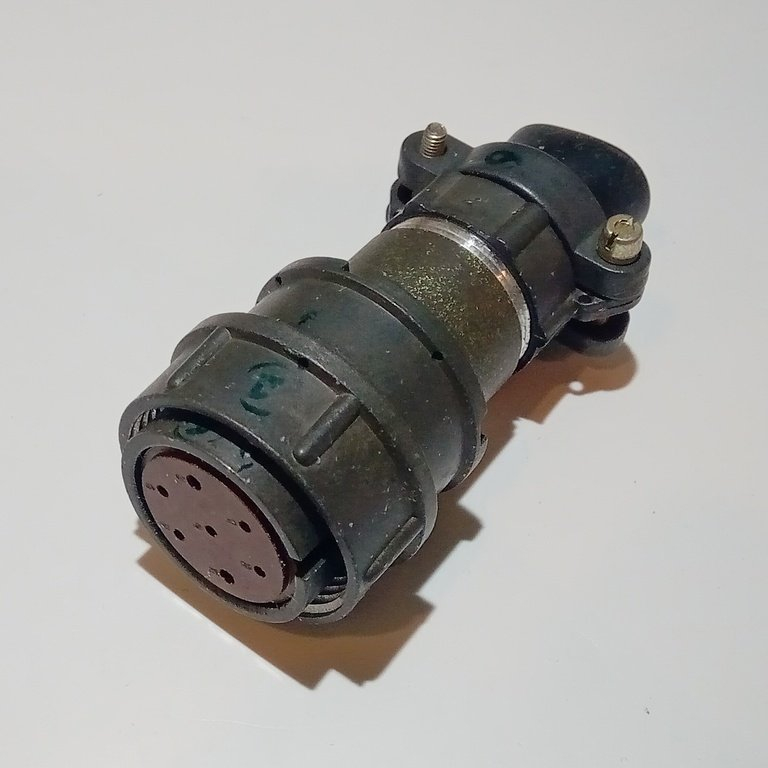

Кабельная розетка 2РМ27КПН7Г2В1 относится к серии цилиндрических электрических соединителей 2РМ и предназначена для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие рассчитано на внутренний объёмный монтаж и применяется в составе промышленного оборудования, электронных приборов и технических систем, где требуется надёжное разъёмное соединение с защитой от случайного рассоединения. Резьбовое сочленение и одношпоночная поляризация исключают неправильную стыковку и обеспечивают стабильный электрический контакт в условиях вибрации и механических воздействий. Розетка устанавливается на конце кабеля и работает в паре с ответными вилками серии 2РМ или 2РМТ.

Подтверждённые технические особенности

Корпус розетки выполнен в кабельном исполнении с прямым патрубком и посадочным диаметром 27 мм. Внутренняя конструкция содержит семь гнёзд для контактов диаметром 1 мм, при этом отдельные вариации изделия допускают использование контактов диаметром 1,5 мм. Электрические параметры напрямую зависят от типоразмера установленных контактов.

Электрические характеристики

• Количество контактов: 7 шт. (гнёзд).
• Диаметр контактов: 1 мм или 1,5 мм в зависимости от исполнения.
• Токовая нагрузка на одиночный контакт: до 8 А при диаметре 1 мм; до 16 А при диаметре 1,5 мм.
• Максимальная суммарная токовая нагрузка на соединитель: до 60 А.
• Рабочее напряжение: до 700 В.
• Сопротивление контактов: не более 5 мОм для контактов диаметром 1 мм; не более 2,5 мОм для контактов диаметром 1,5 мм.
• Электрическая прочность изоляции: 2300 В.
• Сопротивление изоляции: не менее 5000 МОм.
• Ёмкость между соседними контактами: не более 6 пФ.

Подключение проводов выполняется через хвостовики контактов, рассчитанные на сечение от 0,5 мм² и более. Контактные поверхности покрыты золотом или серебром, что снижает переходное сопротивление и повышает стойкость к коррозии и окислению. Изделие сохраняет работоспособность в диапазоне температур от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, что соответствует всеклиматическому исполнению и позволяет применять разъём в сложных условиях эксплуатации, включая оборудование, работающее на открытом воздухе или в неотапливаемых помещениях.

Применение и совместимость
