Назначение разъёма 2РМ27КПН7Г2В1

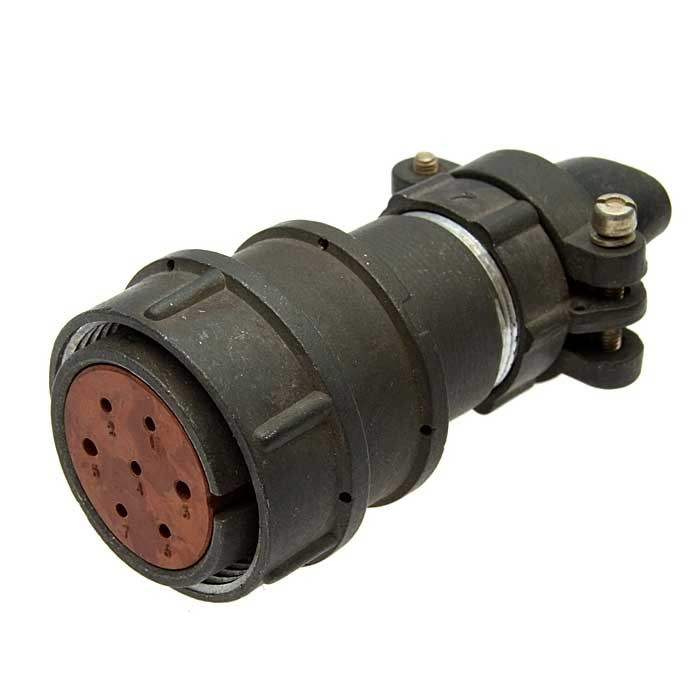

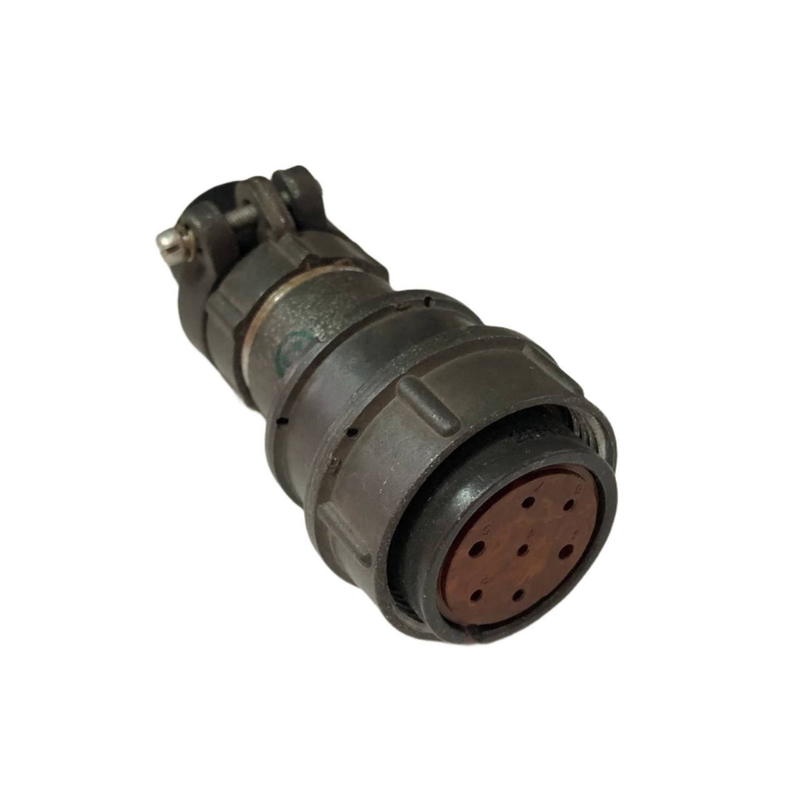

2РМ27КПН7Г2В1 производства предприятия «Лтава» — это низкочастотный цилиндрический негерметичный разъём, выполненный по типодименсиям серии 2РМ. Изделие представляет собой кабельную розетку с прямым патрубком и резьбовым соединением с ответной частью.

Разъём предназначен для работы в электрических цепях постоянного и переменного тока при частоте до примерно 3 МГц. Основная область применения — внутренний объёмный монтаж в электронной и радиоэлектронной аппаратуре. Кроме того, соединитель востребован в системах управления, измерительной технике, промышленном оборудовании и других устройствах, где требуется надёжное электрическое соединение нескольких цепей одновременно.

Благодаря сочетанию прочного корпуса и контактов с серебряным покрытием изделие подходит для тех участков схем, где важны стабильность переходного сопротивления и стойкость к внешним воздействиям.

Подтверждённые технические особенности

Ниже перечислены характеристики, известные по описанию изделия. Значения приводятся в том виде, в котором они подтверждены, без округления в сторону улучшения.

• Условный размер корпуса по серии 2РМ — 27, тип корпуса К — кабельный, с прямым патрубком и гайкой для неэкранированного кабеля.
• Количество контактов — 7.
• Диаметры контактов — сочетание 2 мм и 1,5 мм; именно это отражено в обозначении изделия.
• Покрытие контактов — серебро (обозначение В), что обеспечивает низкое переходное сопротивление и хорошую коррозионную стойкость.
• Сопротивление контактов — не более 5 мОм для контактов диаметром 1 мм и не более 2,5 мОм для контактов диаметром 1,5 мм.
• Ток на одиночный контакт — до 8 А при диаметре 1 мм и до 16 А при диаметре 1,5 мм; суммарная токовая нагрузка на соединитель — до около 60 А.
• Максимальное рабочее напряжение — до порядка 560–700 В в зависимости от условий эксплуатации и источника данных.
• Ёмкость между контактами — не более 6 пФ; сопротивление изоляции — не менее 5000 МОм.
• Рабочий диапазон температур окружающей среды — примерно от минус 60 °C до плюс 100 °C.
• Допускается работа при высокой влажности воздуха (до порядка 98 % при положительных температурах), а также при перепадах давления, вибрации и ударных нагрузках.
• Минимальная наработка — 1000 часов; число сочленений-расчленений — не менее 500 циклов.
• Патрубок прямой, длина патрубка около 62–63 мм; сочленение с ответной частью резьбовое, с одношпоночной поляризацией корпусов для правильной ориентации.

Конструкция и принцип соединения

Корпус разъёма цилиндрический, негерметичный. Кабельный тип исполнения означает, что изделие рассчитано на подключение неэкранированного кабеля, который заводится в прямой патрубок и фиксируется гайкой. Резьбовое сочленение с ответной частью обеспечивает механическую прочность стыка и препятствует самопроизвольному расхождению под действием вибрации.

Одношпоночная поляризация корпусов исключает неправильную ориентацию при стыковке: соединить половины в неверном положении невозможно, что защищает контакты от повреждения и сохраняет правильное соответствие цепей.

Семь контактов двух разных диаметров позволяют распределить нагрузку неравномерно — более мощные цепи подключаются к контактам увеличенного сечения, а сигнальные или маломощные — к остальным. Это делает разъём удобным для комбинированных жгутов, где рядом проходят и питающие, и управляющие линии.

Условия эксплуатации и применение

Разъём рассчитан на эксплуатацию в широком диапазоне температур и при высокой влажности, что делает его пригодным для аппаратуры, работающей в неотапливаемых помещениях, под навесом и в других условиях с заметными перепадами температуры и влажности. Устойчивость к вибрации и ударным нагрузкам позволяет применять изделие на подвижных объектах и в оборудовании, подверженном тряске.

Типовые направления использования:

1. Внутренний объёмный монтаж в электронной и радиоэлектронной аппаратуре.
2. Системы управления и автоматики, где нужно соединить несколько цепей в одном разъёме.
3. Измерительная техника и испытательные стенды.
4. Промышленное оборудование с блоками, требующими быстрой замены или подключения кабельных жгутов.

Важно учитывать, что изделие негерметично: при монтаже следует исключить прямое попадание воды и длительное воздействие агрессивных сред. Для цепей с токами, близкими к предельным значениям, необходимо выбирать контакты соответствующего диаметра и учитывать суммарную нагрузку на соединитель, не превышающую указанную величину.

Серебряное покрытие контактов сохраняет низкое переходное сопротивление на протяжении всего срока службы, однако требует аккуратного обращения: не следует допускать загрязнения и механических повреждений контактных поверхностей при монтаже и хранении.
