Назначение разъёма 2РМ27КПН7Г2В1

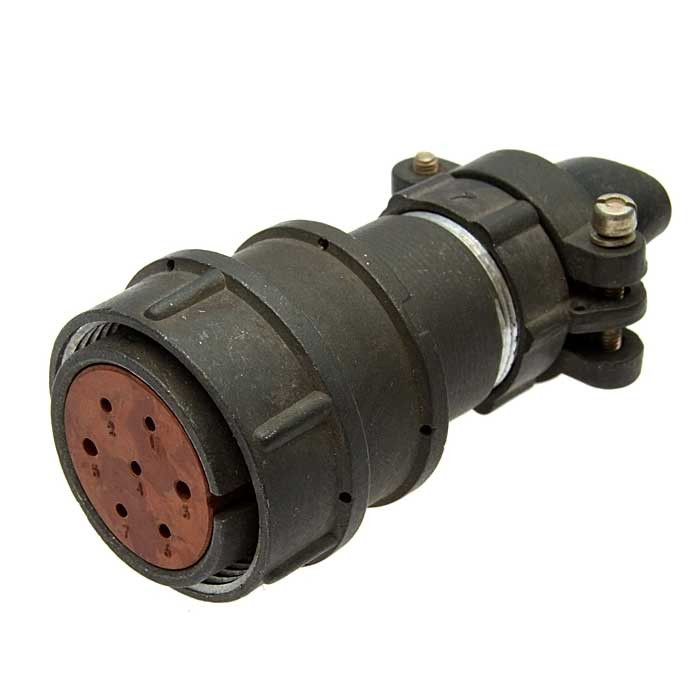

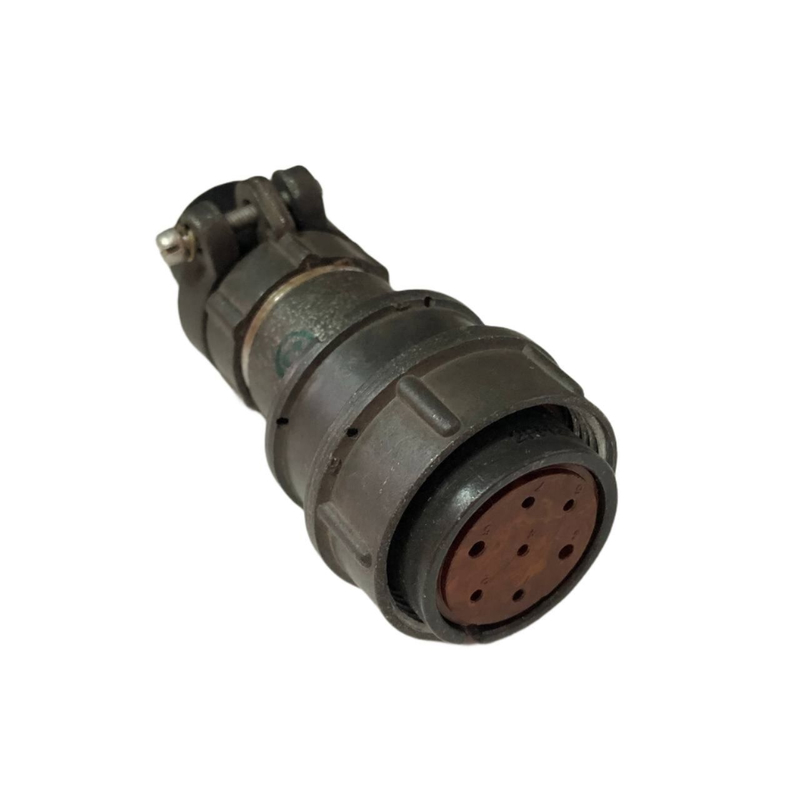

2РМ27КПН7Г2В1 «Исеть» — кабельная розетка из серии разъёмов 2РМ, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для внутреннего объёмного монтажа в электро- и радиотехнической аппаратуре, где требуется надёжное разъёмное соединение проводов и кабелей.

Конструктивно это кабельная розетка с прямым патрубком и гайкой для неэкранированного кабеля. Маркировка «Исеть» указывает на производителя или поставщика, который изготавливает либо фасует разъём по стандартам серии 2РМ. Изделие соответствует типовым требованиям ГОСТ и ТУ на соединители 2РМ, которые выпускаются в восьми конструктивных исполнениях с типономиналами под разные условные размеры корпуса.

Подтверждённые технические особенности

Вариант 2РМ27КПН7Г2В1 имеет семь контактов, тип контактов — гнёзда, то есть розеточная часть соединителя. Максимальное рабочее напряжение достигает 700 В, для семиконтактного варианта обычно указывают около 560–700 В. Токовая нагрузка на одиночный контакт зависит от его диаметра: для контактов диаметром 1,0 мм она составляет до 8 А, для контактов диаметром 1,5 мм — до 16 А. Суммарная токовая нагрузка на весь соединитель — до 60 А.

Электрические параметры контактной пары нормируются следующим образом: сопротивление контактов — до 5 мОм для диаметра 1,0 мм и до 2,5 мОм для диаметра 1,5 мм. Ёмкость между соседними контактами — не более 6 пФ, сопротивление изоляции — не менее нескольких тысяч мегаом в нормальных условиях.

Диапазон рабочих температур среды — примерно от минус 60 °C до плюс 100 °C. Климатическое исполнение рассчитано на умеренный и холодный климат (УХЛ2.1), обеспечена устойчивость к влаге, вибрации и другим механическим воздействиям.

Основные характеристики

• Серия: 2РМ, типономинал 2РМ27.
• Тип изделия: кабельная розетка с прямым патрубком и гайкой для неэкранированного кабеля.
• Количество контактов: 7.
• Тип контактов: гнёзда (розеточная часть).
• Рабочее напряжение: до 700 В, для семиконтактного варианта обычно около 560–700 В.
• Ток на одиночный контакт: до 8 А при диаметре 1,0 мм, до 16 А при диаметре 1,5 мм.
• Суммарный ток на соединитель: до 60 А.
• Сопротивление контактов: до 5 мОм (диаметр 1,0 мм) и до 2,5 мОм (диаметр 1,5 мм).
• Ёмкость между соседними контактами: не более 6 пФ.
• Сопротивление изоляции: не менее нескольких тысяч мегаом в нормальных условиях.
• Рабочая температура среды: примерно от минус 60 °C до плюс 100 °C.
• Климатическое исполнение: УХЛ2.1.

Применение и условия эксплуатации

Разъём используется преимущественно для монтажа проводов и кабелей в приборах и устройствах, где необходимо надёжное разъёмное соединение. Благодаря частотному диапазону до 3 МГц и рабочим напряжениям до 700 В изделие подходит для цепей постоянного и переменного тока в электро- и радиотехнической аппаратуре.

Внутренний объёмный монтаж предполагает установку соединителя внутри корпуса аппаратуры, а кабельное исполнение с прямым патрубком и гайкой рассчитано на неэкранированный кабель. Климатическое исполнение УХЛ2.1 и устойчивость к влаге, вибрации и механическим воздействиям определяют применимость в умеренном и холодном климате в составе стационарного и бортового оборудования.

Соответствие типовым требованиям ГОСТ и ТУ на соединители серии 2РМ подтверждает взаимозаменяемость по присоединительным и электрическим параметрам в рамках данного типономинала и конструктивного исполнения.
