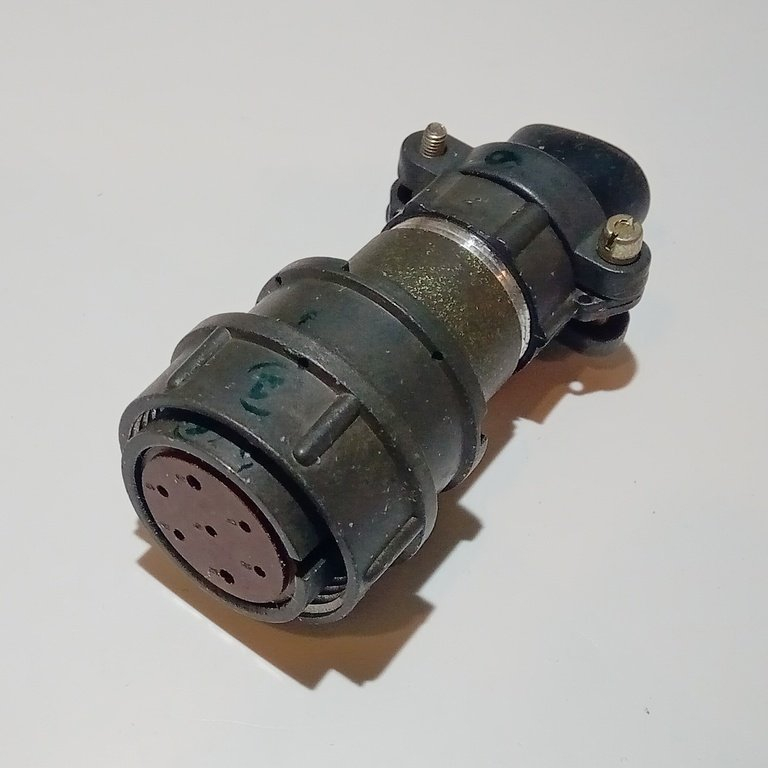

2РМ27КПН7Г2В1

2РМ27КПН7Г2В1 — это кабельная розетка из серии негерметичных электро‑разъёмов типа 2РМ, предназначенная для соединения кабельных и приборных линий в электрических цепях постоянного и переменного тока частотой до 3 МГц. Она используется, как правило, при внутреннем монтаже в радиоэлектронной аппаратуре, промышленном оборудовании и системах связи.

Основное назначение

Разъём 2РМ27КПН7Г2В1 рассчитан на работу в цепях постоянного и переменного тока с напряжением до 700 В, в том числе при повышенных вибрациях, перепадах температур и повышенной влажности. Он применяется для монтажа неэкранированного кабеля (кабельная розетка с прямым патрубком и гайкой), что типично для внутреннего оборудования, не требующего герметичности.

Конструкция и параметры

Разъём имеет 7 контактов, корпус из металла, изолятор обычно из карболита или аналогичного материала, покрытие контактов — серебро или золото. Сопряжение с ответной частью (обычно вилкой 2РМ27… с 7 контактами) выполняется по резьбе с одношпоночной поляризацией, что обеспечивает корректную установку и устойчивое соединение.

Основные электрические и эксплуатационные параметры в типовом исполнении 2РМ‑серии:

• Рабочее напряжение до 700 В, частота переменного тока до 3 МГц.

• Ток на одиночный контакт: до 8 А при диаметре 1,0 мм и до 16 А при 1,5 мм; суммарный ток — до 60 А.

• Рабочий диапазон температур среды: примерно от −60 °C до +100 °C, сохраняемость до 15 лет.

• Сопротивление контакта не более 5 мОм, сопротивление изоляции не менее 5000 МОм, электрическая прочность изоляции порядка 2300 В.

Условия эксплуатации

Разъём спроектирован для работы во всеклиматическом исполнении (УХЛ2.1 по ГОСТ 15150), включая воздействие вибрации, перепадов давления, повышенной влажности и акустического шума. Количество допустимых сочленений‑расчленений составляет около 500 циклов, минимальная наработка — порядка 1000 часов, что делает 2РМ27КПН7Г2В1 пригодным для промышленного и аппаратного применения с регулярным подключением/отключением.
