2РМ27КПН7Г2В1 — кабельная розетка для надежных электрических соединений

2РМ27КПН7Г2В1 — цилиндрический низкочастотный электрический соединитель серии 2РМ, предназначенный для создания разъемных кабельных соединений в цепях постоянного и переменного тока. Исполнение с резьбовой фиксацией обеспечивает устойчивое сочленение и снижает риск самопроизвольного разъединения при вибрационных и механических воздействиях.

Конструкция и маркировка

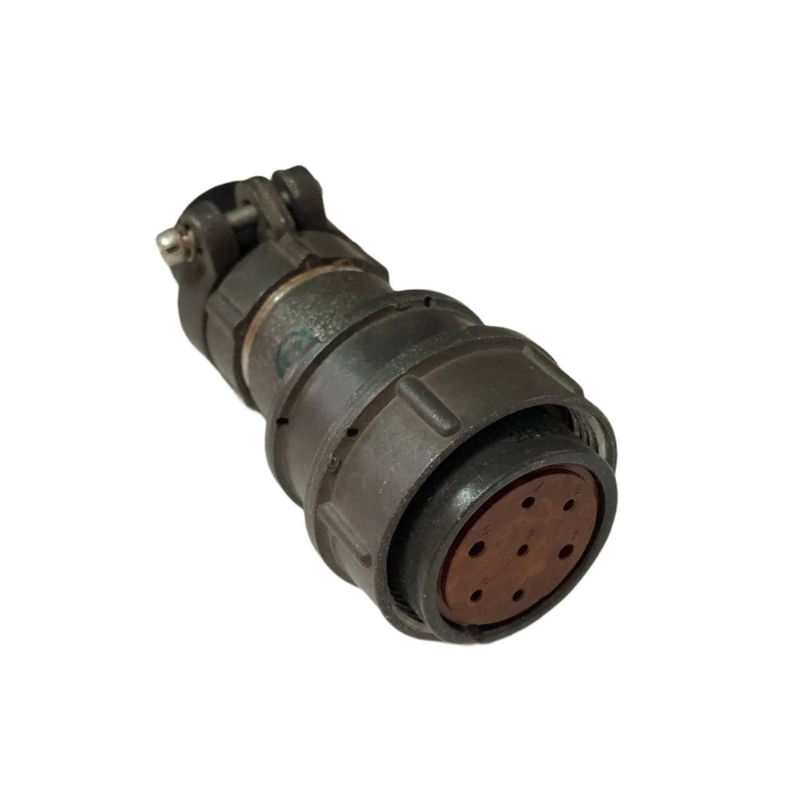

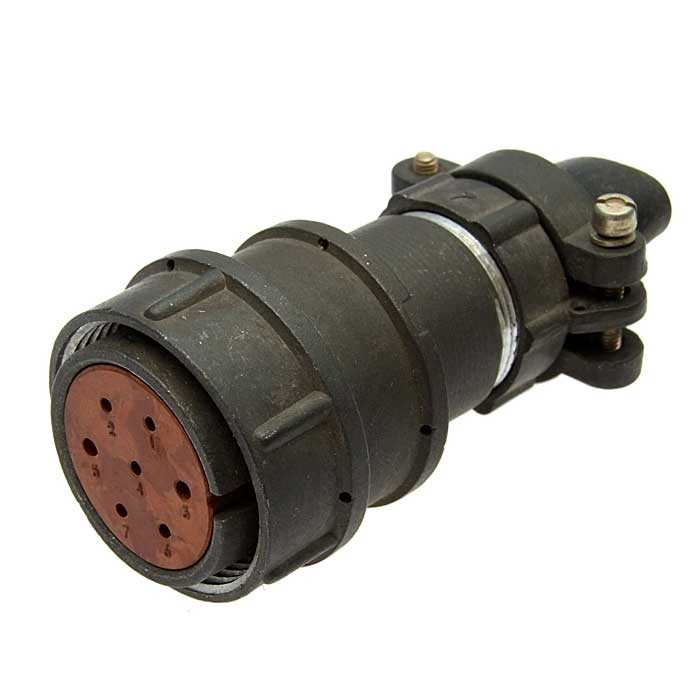

Разъем 2РМ27КПН7Г2В1 относится к кабельным розеткам. Он выполнен в металлическом корпусе условного размера 27, оснащен прямым патрубком и гайкой для ввода неэкранированного кабеля. Монтаж проводников осуществляется объемной пайкой, что позволяет получить прочное и электрически стабильное соединение жил кабеля с контактами разъема.

Обозначение изделия содержит основные сведения о его исполнении:

Основные технические характеристики

Соединитель 2РМ27КПН7Г2В1 рассчитан на использование в электрических цепях с рабочей частотой до 3 МГц. Для семиконтактного исполнения серии 2РМ указываются рабочие напряжения до 700 В, а конкретные допустимые параметры следует подтверждать по документации на применяемую партию и сочетание контактов.

Ключевые параметры разъема:

• Количество контактов — 7.

• Контакты сочетания Г2 имеют диаметры 1,0 и 1,5 мм.

• Номинальная токовая нагрузка на контакт диаметром 1,0 мм — до 8 А.

• Номинальная токовая нагрузка на контакт диаметром 1,5 мм — до 16 А.

• Допустимый суммарный ток на соединитель — до 60 А.

• Сопротивление контакта диаметром 1,0 мм — не более 5 мОм.

• Сопротивление контакта диаметром 1,5 мм — не более 2,5 мОм.

• Покрытие контактов — серебро.

• Рабочий температурный диапазон — от −60 до +100 °C.

• Ресурс сочленений и расчленений — до 500 циклов.

• Минимальная наработка — не менее 1000 часов.

• Минимальный срок сохраняемости — 15 лет.

Где применяется разъем 2РМ27КПН7Г2В1

Кабельная розетка 2РМ27КПН7Г2В1 применяется там, где требуется передача питания, управляющих сигналов или низкочастотных электрических цепей через разъемное соединение. Металлический корпус и резьбовое сочленение делают такую конструкцию подходящей для аппаратуры, работающей в условиях вибрации, температурных колебаний и повышенных требований к механической надежности.

Типичные области использования:

• промышленное электрооборудование и системы автоматизации;

• приборостроительная аппаратура;

• испытательные стенды и измерительные комплексы;

• транспортное и специальное оборудование;

• кабельные сборки для силовых, сигнальных и управляющих цепей;

• шкафы управления, блоки питания и распределительные устройства.

На что обратить внимание при подборе

При замене или включении 2РМ27КПН7Г2В1 в проект важно проверить не только совпадение названия серии и размера корпуса. Необходимо сопоставить тип ответной части, номер сочетания контактов, расположение и диаметры контактов, исполнение патрубка, вид кабельного ввода и требуемое покрытие контактной группы.

Также следует учитывать, что данный соединитель является негерметичным . Поэтому при эксплуатации на открытом воздухе, во влажной среде либо при необходимости защиты от пыли, воды и агрессивных сред конструкцию узла необходимо дополнительно оценивать по требованиям конкретного оборудования.

2РМ27КПН7Г2В1 — практичное решение для многоконтактного кабельного подключения, где важны резьбовая фиксация, пайка проводников, стабильные переходные параметры и работоспособность в широком температурном диапазоне.
