Назначение соединителя 2РМ27КПН7Г2А1

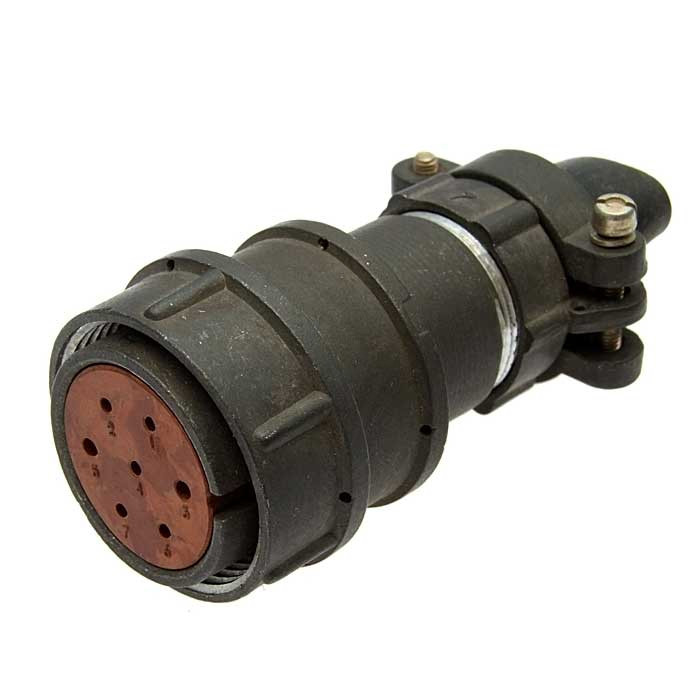

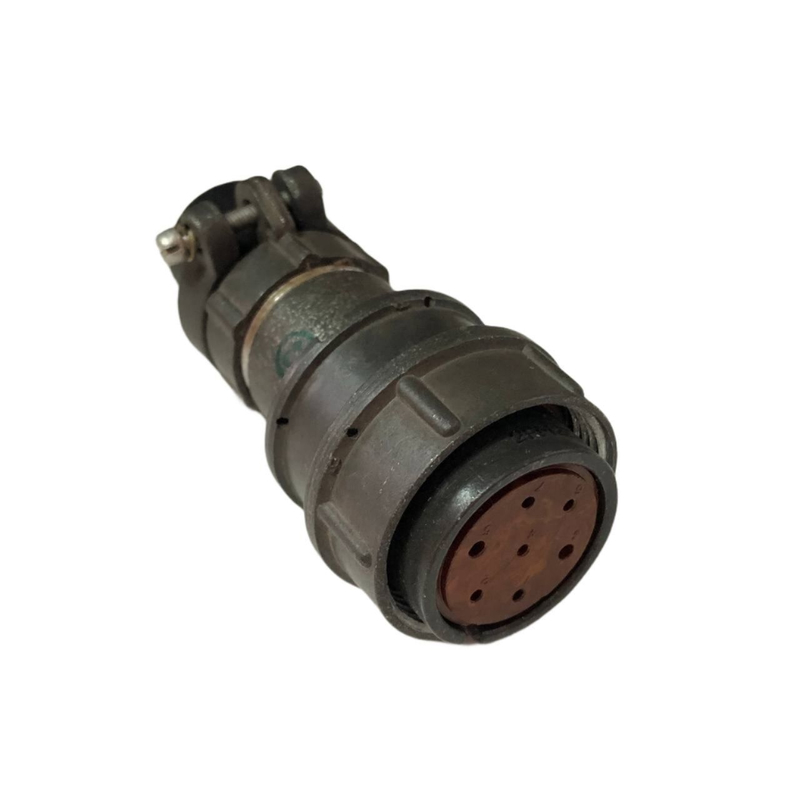

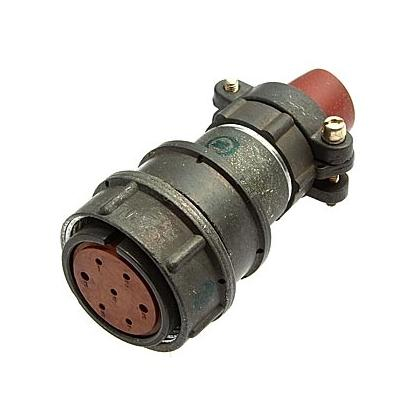

2РМ27КПН7Г2А1 — это негерметичная кабельная розетка круглого электрического соединителя серии 2РМ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в жёстких условиях эксплуатации. Розетка применяется там, где требуется надёжное разъёмное соединение и высокая механическая устойчивость: в бортовых и стационарных системах радиоэлектронной аппаратуры, в промышленном оборудовании и в других устройствах с повышенными требованиями к вибрации, температуре и числу сочленений.

Конструктивно изделие относится к кабельным розеткам, то есть рассчитано на подключение кабеля со стороны корпуса и на сочленение с ответной частью разъёма. Негерметичное исполнение означает, что розетка не предназначена для работы в условиях прямого воздействия влаги или повышенного давления среды, поэтому её следует использовать в составе защищённых блоков, шкафов и отсеков.

Расшифровка обозначения 2РМ27КПН7Г2А1

Маркировка построена по стандартной схеме серии 2РМ и содержит полную информацию о типе и исполнении изделия. Расшифровка обозначения:

• 2РМ — серия круглых электро‑соединителей.
• 27 — наружный диаметр корпуса розетки.
• К — кабельный тип корпуса.
• ПН — негерметичная розетка.
• 7 — количество контактов, то есть соединитель является 7‑контактным.
• Г — часть соединителя: розетка.
• 2 — сочетание контактов: часть диаметром 1 мм и часть диаметром 1,5 мм.
• А — покрытие контактов золотом.
• 1 — теплостойкость до плюс 100 градусов Цельсия.

Электрические параметры

Электрические характеристики соединителя обеспечивают работу в цепях с высокими напряжениями и токами. Максимальное рабочее напряжение составляет до 700 В переменного и постоянного тока.

Токовая нагрузка на одиночный контакт зависит от его диаметра:

• контакт диаметром 1 мм — до 8 А;
• контакт диаметром 1,5 мм — до 16 А.

Суммарная токовая нагрузка на весь соединитель достигает 60 А. Сопротивление контактов нормируется отдельно для каждого типоразмера: для контактов диаметром 1 мм оно составляет не более 5 мОм, для контактов диаметром 1,5 мм — не более 2,5 мОм. Сопротивление изоляции — не менее 5000 МОм. Ёмкость между контактами не превышает 6 пФ. Электрическая прочность изоляции составляет около 2300 В.

Механические и эксплуатационные свойства

Сочленение разъёма резьбовое. Соединители сочленяются и расчленяются с усилием порядка 98,1 Н, что соответствует примерно 10 кгс. Резьбовое соединение обеспечивает механическую фиксацию и устойчивость к вибрационным нагрузкам.

Ресурс изделия подтверждён следующими показателями:

1. Число циклов сочленения‑расчленения — не менее 500.
2. Минимальная наработка розетки — около 1000 часов.
3. Минимальный срок сохраняемости — порядка 15 лет при хранении и эксплуатации в допустимых условиях.

Область применения

Благодаря сочетанию контактов двух диаметров и золотому покрытию розетка 2РМ27КПН7Г2А1 подходит для цепей как с умеренными, так и с повышенными токами в пределах одного соединителя. Типовые применения — бортовые и стационарные системы радиоэлектронной аппаратуры, промышленное оборудование и другие устройства, где необходимы надёжное разъёмное соединение, высокая механическая устойчивость и стабильные электрические характеристики в диапазоне рабочих температур до плюс 100 градусов Цельсия.
