Назначение

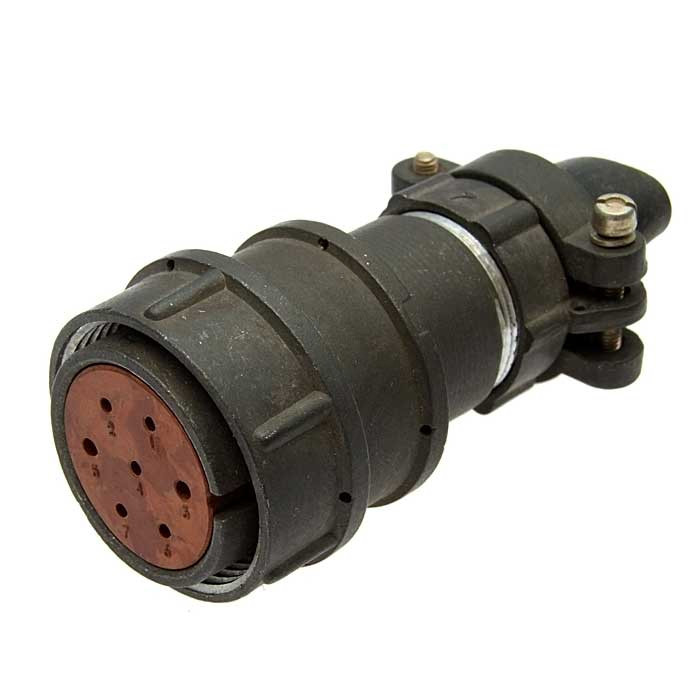

2РМ27КПН7Г2А1 «5» — кабельная розетка, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для внутреннего объемного монтажа и может эксплуатироваться при напряжении до 700 В. Розетка входит в категорию 2РМ27 и имеет артикул 606. Приемка изделия — «5».

Основное назначение — использование в радиоэлектронной аппаратуре, где требуется надёжное электрическое соединение и стойкость к внешним воздействиям. Конструкция рассчитана на резьбовое сочленение и одношпоночную поляризацию корпусов, что снижает риск неправильного подключения.

Подтверждённые технические характеристики

Электрические параметры

• Токовая нагрузка на одиночный контакт диаметром 1 мм — 8 А.
• Токовая нагрузка на одиночный контакт диаметром 1,5 мм — 16 А.
• Максимальная суммарная токовая нагрузка — 60 А.
• Сопротивление контактов диаметром 1 мм — не более 5 мОм.
• Сопротивление контактов диаметром 1,5 мм — не более 2,5 мОм.
• Емкость между контактами — не более 6 пФ.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции — 2300 В.
• Хвостовики контактов допускают присоединение проводов сечением 0,5 квадратного миллиметра и 1 квадратный миллиметр.

Механические параметры

• Сочленение соединителей — резьбовое.
• Поляризация корпусов — одношпоночная.
• Усилие расчленения соединителей — 98,1 Н (10 кгс).
• Усилие расчленения гнезд диаметром 1 мм — от 0,5 Н до 2,95 Н.
• Усилие расчленения гнезд диаметром 1,5 мм — от 0,7 Н до 3,92 Н.
• Длина патрубка — 62,5 мм.
• Масса патрубка — не более 30,5 г.
• Максимальное количество сочленений-расчленений — 500 раз.
• Минимальная наработка — 1000 часов.
• Минимальный срок сохраняемости — 15 лет.

Условия эксплуатации

• Рабочая температура среды — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Смена температур — от минус 60 градусов Цельсия до плюс 250 градусов Цельсия.
• Повышенная относительная влажность — до 98 процентов при плюс 25 градусах Цельсия.
• Синусоидальная вибрация — диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения — 490 метров на секунду в квадрате.
• Акустический шум — диапазон частот от 50 Гц до 10 000 Гц, уровень звукового давления — 170 дБ.
• Механический удар многократного действия — пиковое ускорение 1000 метров на секунду в квадрате.
• Механический удар одиночного действия — пиковое ускорение 5000 метров на секунду в квадрате.
• Линейное ускорение — 2000 метров на секунду в квадрате.
• Атмосферное пониженное рабочее давление — нормируется в паскалях; в предоставленных данных степень десяти указана не полностью.
• Атмосферное повышенное рабочее давление — нормируется в паскалях; в предоставленных данных степень десяти указана не полностью.

Применение и совместимость

Розетка 2РМ27КПН7Г2А1 «5» предназначена для использования в радиоэлектронной аппаратуре. Она совместима с вилками следующих типов:

• 2РМ27Б7Ш2А1;
• 2РМ27Б7Ш2А1Б;
• 2РМ27Б7Ш2В1;
• 2РМ27Б7Ш2В1Б.

Благодаря резьбовому сочленению и одношпоночной поляризации обеспечивается механическая фиксация и правильное взаимное расположение контактов при подключении. Изделие может применяться в составе кабельных сборок и внутреннего объемного монтажа, где требуется работа при напряжении до 700 В и частоте до 3 МГц.

Данные каталога

Производитель в предоставленных данных не указан. Краткое описание из каталога также не указано. Категория товара — 2РМ27. Артикул — 606. Приемка — «5».
