Назначение и общее описание

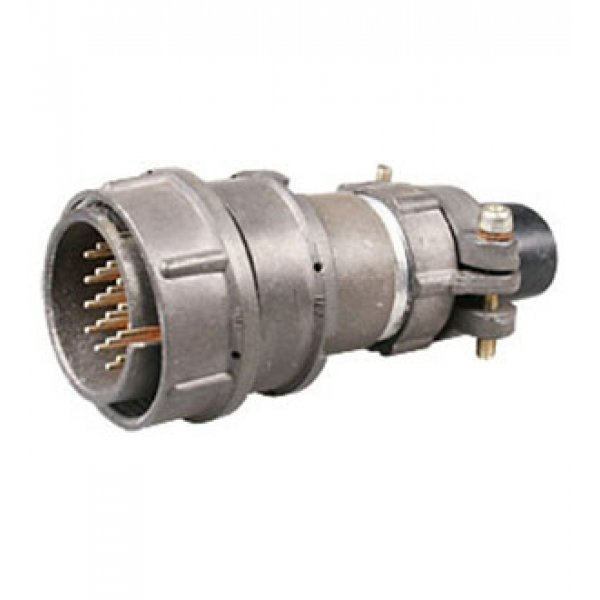

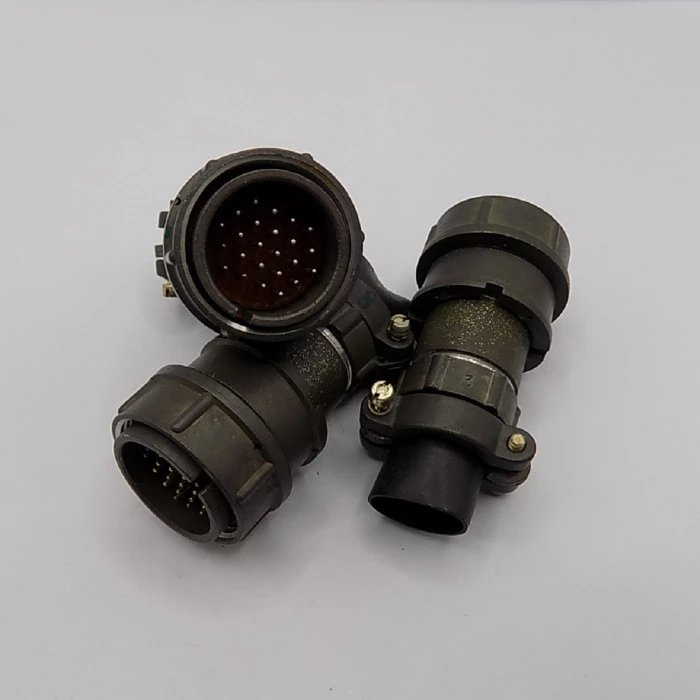

2РМ27КПН24ША1 «5» — цилиндрический низкочастотный негерметичный электрический разъём серии 2РМ с кабельным корпусом и посадочным диаметром 27 мм. Изделие предназначено для соединения электрических цепей переменного и постоянного тока в составе кабельных сборок и жгутов, а также для коммутации цепей между блоками аппаратуры.

Конструктивно разъём выполнен как кабельная вилка с прямым патрубком под неэкранированный кабель и резьбовой фиксацией сочленения. В аналогичных модификациях серии, например с индексом Г1, исполнение может соответствовать розетке; в данном случае по обозначению исполнения поставляется вилка кабельная.

Маркировка «5» в обозначении соответствует приёмке по пятой категории, что подтверждает пригодность изделия для применения в ответственной аппаратуре в пределах заявленных режимов и условий эксплуатации.

Основные технические характеристики

Разъём имеет 24 контакта диаметром 1 мм с токовой нагрузкой до 5–7 А на контакт. Такой набор контактов обеспечивает передачу как силовых, так и сигнальных цепей в одном соединителе.

• Максимальное рабочее напряжение: 560–700 В.
• Сопротивление изоляции: не менее 1000–5000 МОм.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Количество сочленений-расчленений: до 500 циклов.
• Минимальная наработка: 5000 часов.
• Срок сохраняемости: 15–25 лет.
• Посадочный диаметр: 27 мм.
• Число контактов: 24, диаметр контакта 1 мм.

Указанные значения относятся к нормальным условиям эксплуатации и определяют ресурс изделия при соблюдении правил монтажа и эксплуатации, установленных для серии 2РМ.

Условия эксплуатации и устойчивость к воздействиям

Изделие соответствует климатическому исполнению УХЛ. Разъём выдерживает вибрации, удары и линейное ускорение до 2000 метров на секунду в квадрате, что позволяет применять его в подвижной и вибронагруженной аппаратуре.

Разъём негерметичный, поэтому при монтаже следует учитывать требования к защите контактных пар от влаги и загрязнений в соответствии с условиями конкретного объекта. Резьбовая фиксация исключает самопроизвольное расчленение под действием вибрации.

Применение

Разъём используется в различных электрических системах для надёжного соединения цепей, включая аппаратуру с частотой до 10 кГц и высоким уровнем звукового давления до 170 дБ. Область применения охватывает промышленное, транспортное и специальное оборудование, где требуется компактное многоконтактное соединение с кабельным вводом.

1. Соединение кабельных линий с блоками и пультами аппаратуры.
2. Коммутация цепей питания и сигнальных цепей постоянного и переменного тока.
3. Применение в составе жгутов и кабельных сборок подвижных объектов.
4. Использование в аппаратуре, работающей при пониженных и повышенных температурах в пределах заявленного диапазона.

При монтаже необходимо обеспечивать соосность ответных частей, соблюдать усилие затяжки резьбовой фиксации и не допускать натяжения кабеля в зоне патрубка. Для сохранения заявленного ресурса следует ограничивать число сочленений в пределах до 500 циклов и контролировать состояние контактов при периодическом обслуживании.

Комплектация и указания по подбору

В предоставленных данных сведения о комплектации, стране производства, гарантийном сроке и сертификатах не указаны. При подборе ответной части следует учитывать тип исполнения — вилка кабельная с прямым патрубком, посадочный диаметр 27 мм и 24 контакта диаметром 1 мм с резьбовым сочленением. Совместимость с конкретными модификациями серии 2РМ определяется по обозначению исполнения и должна подтверждаться документацией изготовителя.
