Назначение разъёма 2РМ27КПН24Ш2В1

2РМ27КПН24Ш2В1 — это цилиндрический низкочастотный электрический разъём из серии 2РМ, предназначенный для соединения электрических цепей в различных промышленных и технических системах. Изделие применяется там, где требуется надёжная коммутация нескольких проводников в составе кабельной сборки, а также удобство монтажа и обслуживания. По конструкции это розетка с видом гайки патрубка для кабеля, негерметичного исполнения.

Разъём относится к категории 2РМ27, что указывает на принадлежность к типоразмеру с диаметром посадочного отверстия 27 миллиметров. Такое исполнение востребовано в оборудовании, где важны компактность, механическая прочность соединения и стабильность электрического контакта при воздействии внешних факторов.

Подтверждённые особенности и технические характеристики

Ниже приведены сведения, соответствующие описанию изделия. Все значения указаны для данного исполнения разъёма.

• Тип изделия: цилиндрический низкочастотный электрический разъём серии 2РМ.
• Исполнение корпуса: кабельный корпус (КПН), розетка с видом гайки патрубка для кабеля.
• Диаметр посадочного отверстия: 27 миллиметров.
• Количество контактов: 24 контакта диаметром 1 миллиметр.
• Сочетание контактов: 1.
• Рабочее напряжение: до 560 вольт.
• Ток на контакт: до 8–16 ампер.
• Суммарный ток: до 60 ампер.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Сопротивление контактов: около 2,5 миллиома.
• Покрытие контактов: серебро (обозначение В1).
• Патрубок: прямой (обозначение Ш2), для неэкранированного кабеля.
• Герметичность: негерметичное исполнение.

Совокупность этих параметров определяет область применения разъёма и допустимые режимы его эксплуатации. Серебряное покрытие контактов способствует снижению переходного сопротивления, а прямой патрубок упрощает ввод неэкранированного кабеля и фиксацию его в корпусе.

Применение и монтажные свойства

Разъём 2РМ27КПН24Ш2В1 часто используется в авиации, судостроении и оборудовании для надёжного соединения цепей. Монтажная часть с патрубком обеспечивает удобство установки: кабель вводится через прямой патрубок, а гайка патрубка фиксирует соединение. Это делает изделие пригодным для сборки кабельных жгутов и подключения блоков, где требуется быстрое и надёжное сочленение ответных частей.

Благодаря широкому диапазону рабочих температур от минус 60 до плюс 100 градусов Цельсия разъём может эксплуатироваться в условиях выраженных перепадов температуры. Допустимое рабочее напряжение до 560 вольт и ток на контакт до 8–16 ампер позволяют использовать его в силовых и сигнальных цепях низкой частоты. Суммарный ток до 60 ампер характеризует общую нагрузочную способность соединения при равномерном распределении тока по контактам.

Порядок подбора и установки

1. Убедиться, что число цепей не превышает 24 контактов и соответствует сочетанию контактов 1.
2. Проверить соответствие диаметра посадочного отверстия 27 миллиметрам и типа корпуса КПН условиям монтажа.
3. Оценить токовую нагрузку на контакт (до 8–16 ампер) и суммарный ток (до 60 ампер).
4. Учесть рабочее напряжение до 560 вольт и температурный режим от минус 60 до плюс 100 градусов Цельсия.
5. Применить неэкранированный кабель, соответствующий прямому патрубку Ш2, и зафиксировать его гайкой патрубка.

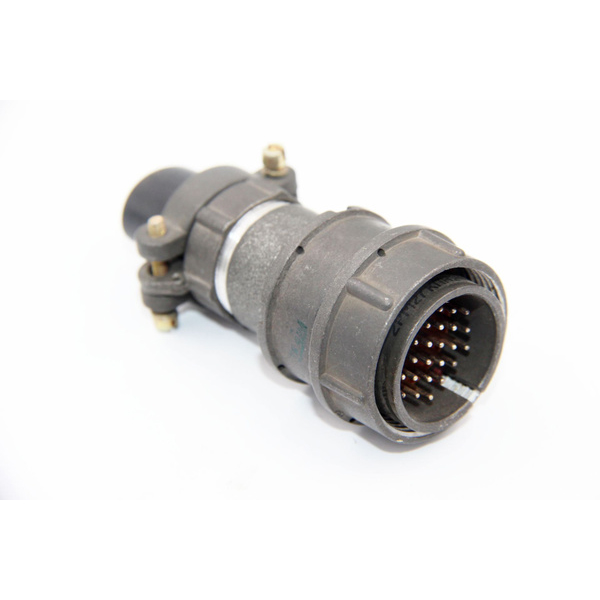

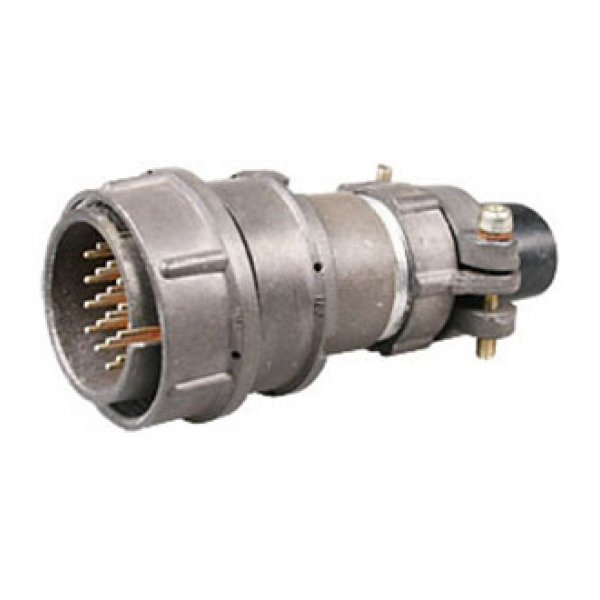

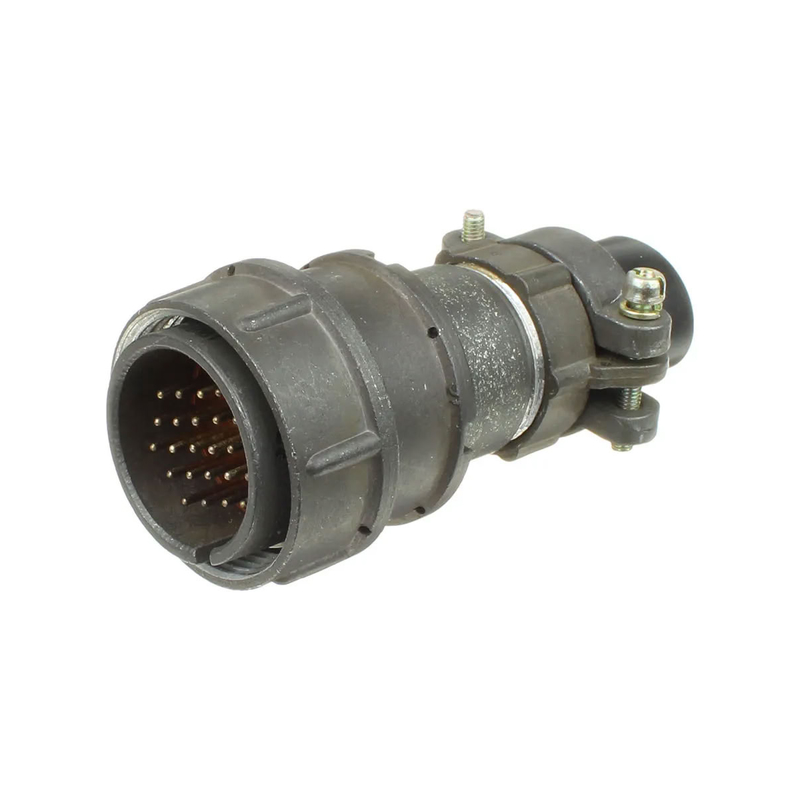

Изображение показывает типичную конструкцию подобных разъёмов серии 2РМ с маркировкой и габаритами, что помогает в идентификации и монтаже. Перед установкой рекомендуется визуально проверить маркировку, состояние контактов и целостность корпуса, а также убедиться в отсутствии загрязнений на поверхностях серебряного покрытия.

Краткое резюме

2РМ27КПН24Ш2В1 — это розетка серии 2РМ с 24 контактами диаметром 1 миллиметр, кабельным корпусом КПН, прямым патрубком Ш2 для неэкранированного кабеля и серебряным покрытием контактов. Изделие рассчитано на рабочее напряжение до 560 вольт, ток на контакт до 8–16 ампер и суммарный ток до 60 ампер, работает в диапазоне температур от минус 60 до плюс 100 градусов Цельсия при сопротивлении контактов около 2,5 миллиома. Разъём негерметичного исполнения применяется в промышленных и технических системах, включая авиацию и судостроение, для надёжного соединения электрических цепей.
