Назначение соединителя 2РМ27КПН24Ш1В1

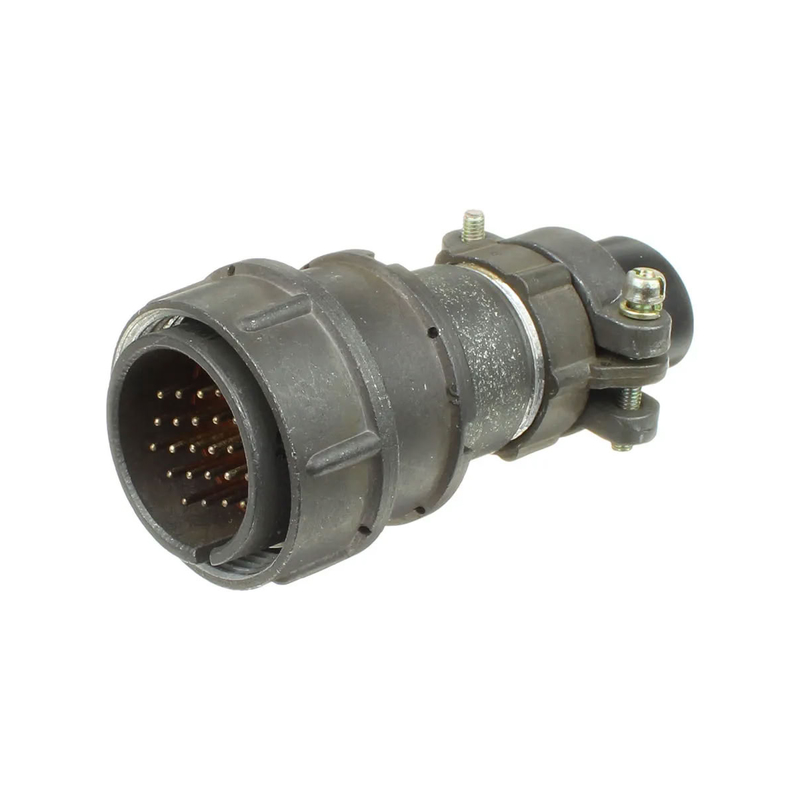

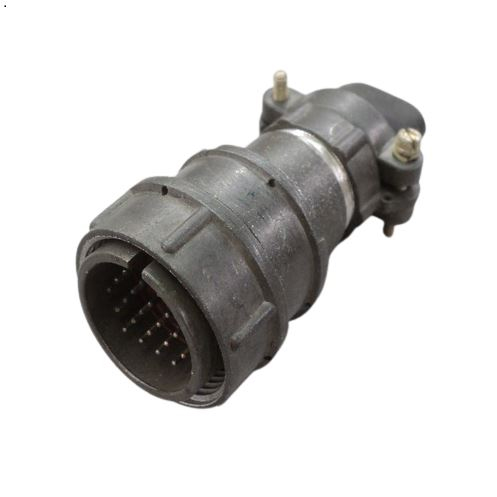

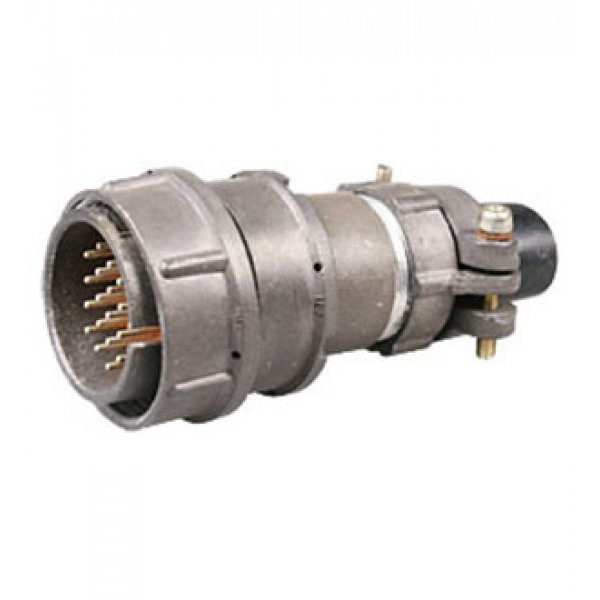

2РМ27КПН24Ш1В1 — это кабельная вилка цилиндрического электрического соединителя серии 2РМ. Изделие предназначено для коммутации низкочастотных электрических цепей в радиоэлектронной аппаратуре. Вилка применяется в приборах общего назначения и обеспечивает электрическое соединение кабеля с ответной частью соединителя.

Конструктивно вилка выполнена негерметичной, с резьбовым соединением. Условный размер корпуса составляет 27 миллиметров, что определяет габариты и присоединительные размеры изделия. Резьба присоединительной части — М27 на 1.

Технические особенности и конструкция

Соединитель оснащён 24 извлекаемыми контактами диаметром 1 миллиметр. Извлекаемость контактов упрощает монтаж и ремонт: при необходимости контакт может быть извлечён из корпуса и заменён без замены всего изделия.

Метод монтажа — обжимка. Вид патрубка — прямой. Корпус изготовлен из алюминиевого сплава АЛ-11, изоляторы — из прессматериала АГ-4. Контакты выполнены из латуни ЛС59-1 с серебряным покрытием, что соответствует индексу Ш1В1 в обозначении изделия.

Длина вилки — до 62,5 миллиметра, диаметр левого конуса — 26,5 миллиметра. Масса патрубка составляет около 30 граммов.

Электрические параметры

• Максимальное рабочее напряжение — 560 вольт.
• Ток на один контакт — до 5 ампер.
• Общий ток — до 100 ампер.
• Сопротивление изоляции — не менее 1000 мегаом.
• Сопротивление контакта — не более 0,005 ома.

Условия эксплуатации и надёжность

Вилка сохраняет работоспособность при температуре от минус 60 до плюс 100 градусов Цельсия, допускается смена температуры до плюс 180 градусов Цельсия. Изделие выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 герц с ускорением до 490 метров на секунду в квадрате.

Соединитель устойчив к одиночным ударам с ускорением до 5000 метров на секунду в квадрате, к многократным ударам с ускорением до 1000 метров на секунду в квадрате и к линейному ускорению до 2000 метров на секунду в квадрате.

Наработка составляет минимум 1000 часов. Ресурс по числу сочленений-расчленений — 500 циклов. Срок сохраняемости — 15 лет. Указанные параметры подтверждают пригодность изделия для применения в аппаратуре, работающей в условиях повышенных механических нагрузок и широкого диапазона температур.

Применение

2РМ27КПН24Ш1В1 применяется в составе цилиндрических соединителей серии 2РМ для подключения кабельных линий к блокам и приборам радиоэлектронной аппаратуры. Резьбовое соединение обеспечивает надёжную фиксацию вилки с ответной частью, а обжимной монтаж контактов позволяет выполнять оконцевание проводов с высокой производительностью.

Сочетание металлического корпуса из алюминиевого сплава, изоляторов из прессматериала АГ-4 и серебряного покрытия контактов обеспечивает стабильные электрические характеристики и стойкость к воздействию внешних факторов в пределах заявленных условий эксплуатации. Изделие относится к категории 2РМ27 и выпускается производителем Сектор под артикулом 601.
