Назначение и область применения

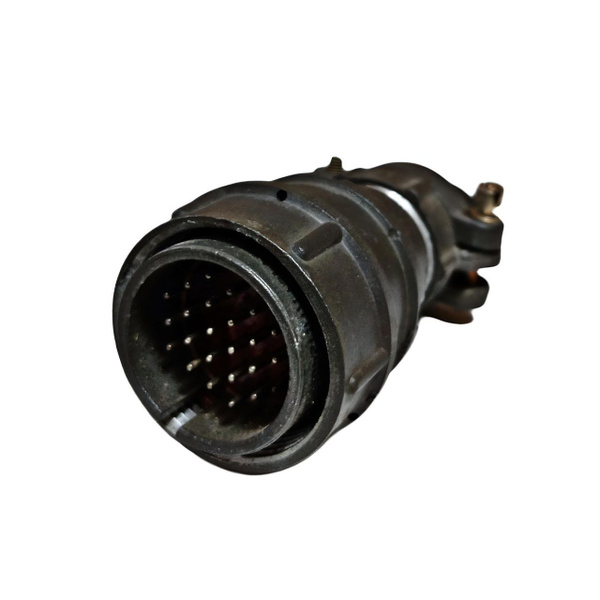

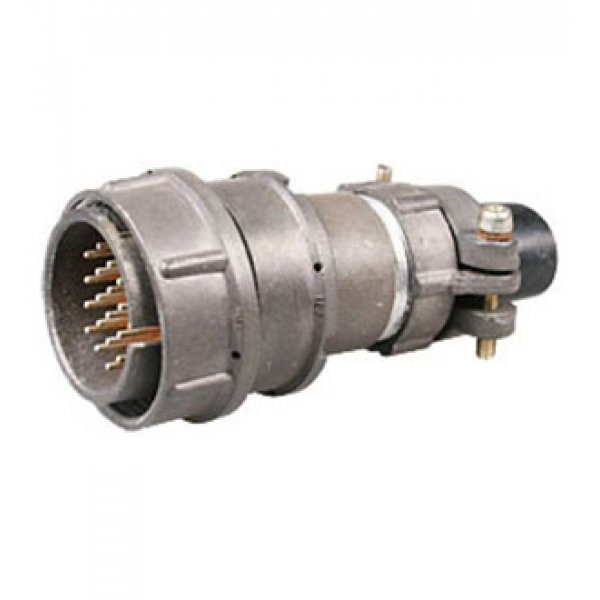

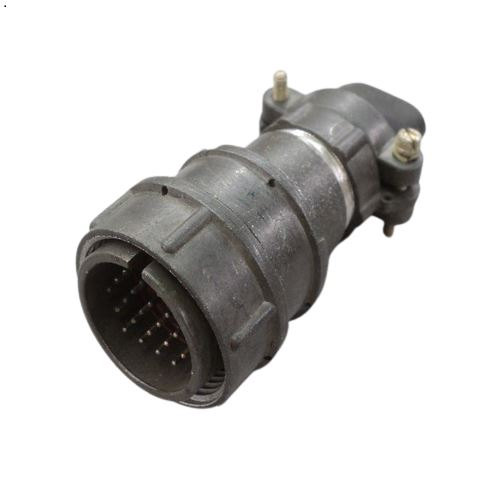

2РМ27КПН24Ш1В1 производства «Лтава» — это кабельная вилка цилиндрического низкочастотного электрического соединителя серии 2РМ. Изделие предназначено для коммутации электрических цепей в радиоэлектронной аппаратуре общего назначения: радиотехнических и радиоэлектронных устройствах, приборах и блоках, где требуется надёжное разъёмное соединение с большим числом контактов.

Вилка относится к кабельным частям соединителя и монтируется на кабель. Она негерметичная, поэтому применяется внутри корпусов и шкафов, а также в условиях, где не предъявляются требования к полной герметичности разъёма. Соединение с ответной частью — резьбовое, что обеспечивает механическую фиксацию и стабильный электрический контакт при воздействии вибраций и ударов.

Отдельно следует учитывать, что кабельные части серии 2РМ не сочленяются между собой или с приборными частями без промежуточной розетки. Схема контактов у 2РМ27 стандартная, поляризация — одношпоночная, что исключает неправильное сочленение.

Конструкция и технические особенности

Вилка оснащена 24 извлекаемыми цилиндрическими контактами диаметром 1,0 мм. Контакты выполнены из латуни ЛС59-1 с серебряным покрытием, что снижает переходное сопротивление и повышает надёжность соединения. Монтаж проводов — обжимка; хвостовики контактов рассчитаны на провода сечением до 0,5 мм² и допускают до трёх перепаек.

Корпус изготовлен из алюминиевого сплава АЛ-11, изоляторы — из прессматериала АГ-4. Прямой патрубок предназначен для неэкранированного кабеля. Присоединительная резьба — М27 на 1, диаметр корпуса составляет 26,5 мм, общая длина — до 62,5 мм. Масса вилки вместе с патрубком — около 30 грамм.

Основные электрические параметры:

• максимальное рабочее напряжение — 560 вольт;
• ток на контакт — до 5 ампер, суммарный ток — до 100 ампер;
• сопротивление контакта — не более 5 миллиом;
• сопротивление изоляции — не менее 1000 мегаом;
• число сочленений и расчленений — 500;
• наработка — 1000 часов.

Условия эксплуатации

Климатическое исполнение — В. Вилка работоспособна в диапазоне температур от минус 60 до плюс 100 градусов Цельсия, при кратковременной смене температуры допускается нагрев до плюс 150 градусов. Изделие сохраняет работоспособность при пониженном атмосферном давлении до 133 паскалей и при повышенной влажности.

Механическая стойкость подтверждена для условий вибрации в диапазоне от 1 до 1000 герц с ускорением до 490 метров на секунду в квадрате, а также для ударов с ускорением до 2000 метров на секунду в квадрате. Такие параметры делают вилку пригодной для аппаратуры, работающей в тяжёлых условиях, включая подвижные объекты и технику, подверженную тряске.

При монтаже важно соблюдать соответствие ответных частей: вилка сочленяется только с совместимой приборной или кабельной розеткой серии 2РМ27 через соответствующее ответное устройство. Соблюдение этого условия и применение проводов сечением до 0,5 мм² обеспечивают заявленные электрические и механические характеристики.
