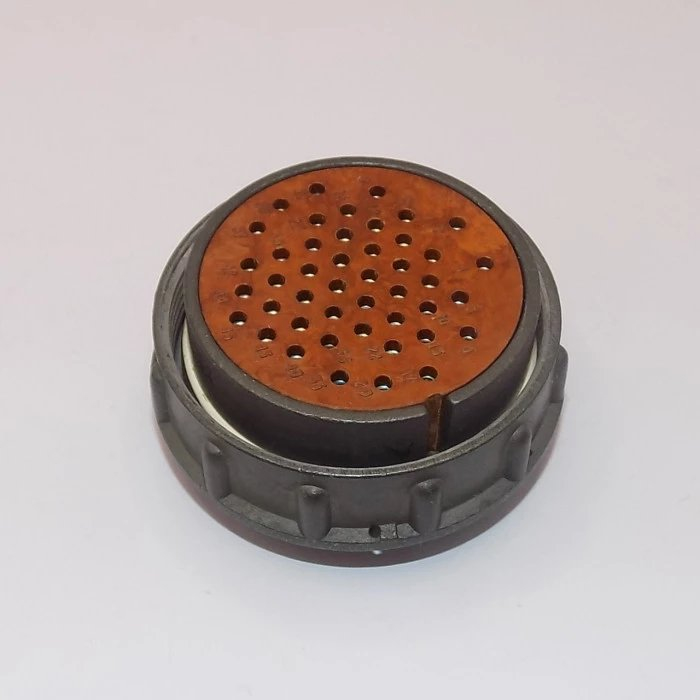

2РМ27КПН24Ш1В1 «1» — это кабельная вилка цилиндрического низкочастотного негерметичного соединителя серии 2РМ с резьбовой фиксацией, предназначенная для работы в электрических цепях переменного и постоянного тока.

Описание

Она имеет условный размер корпуса 27, кабельный тип корпуса (К), прямой патрубок (П), 24 контакта диаметром 1 мм с покрытием серебром (Ш1В1) и приёмку категории «1» по ТУ АШДК.434410.062ТУ. Климатическое исполнение — УХЛ2.1 по ГОСТ 15150-69, подходит для внутреннего монтажа.

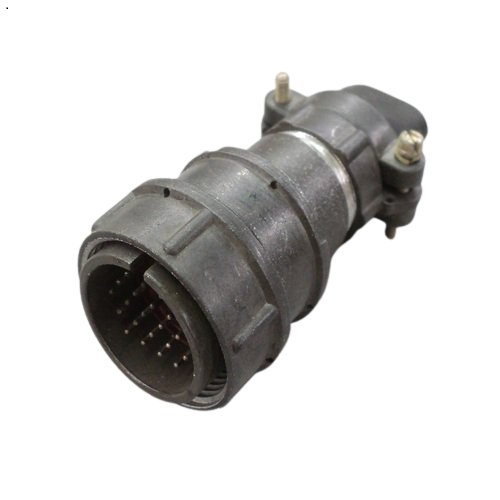

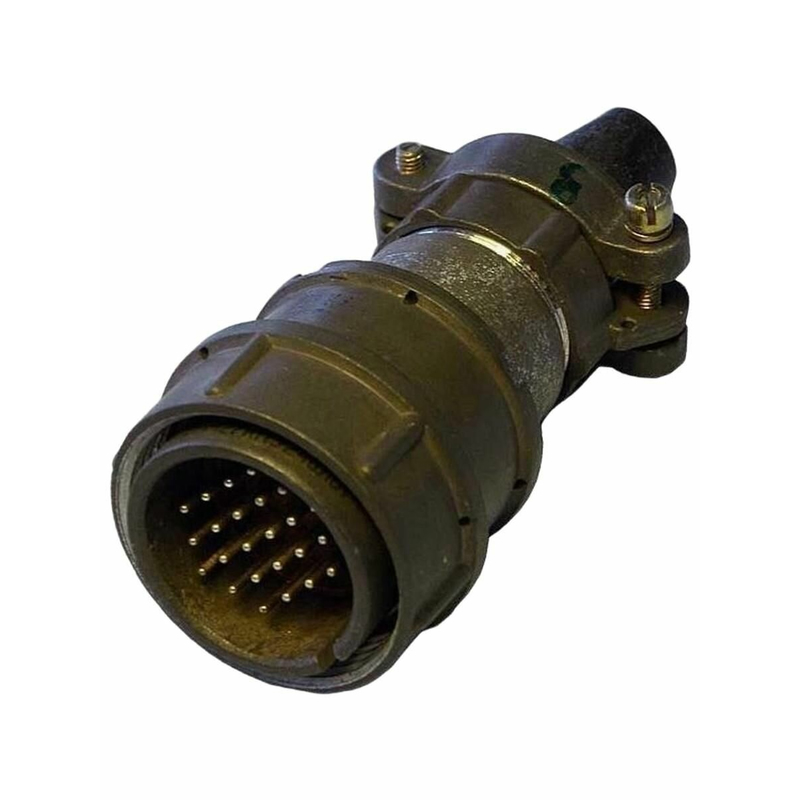

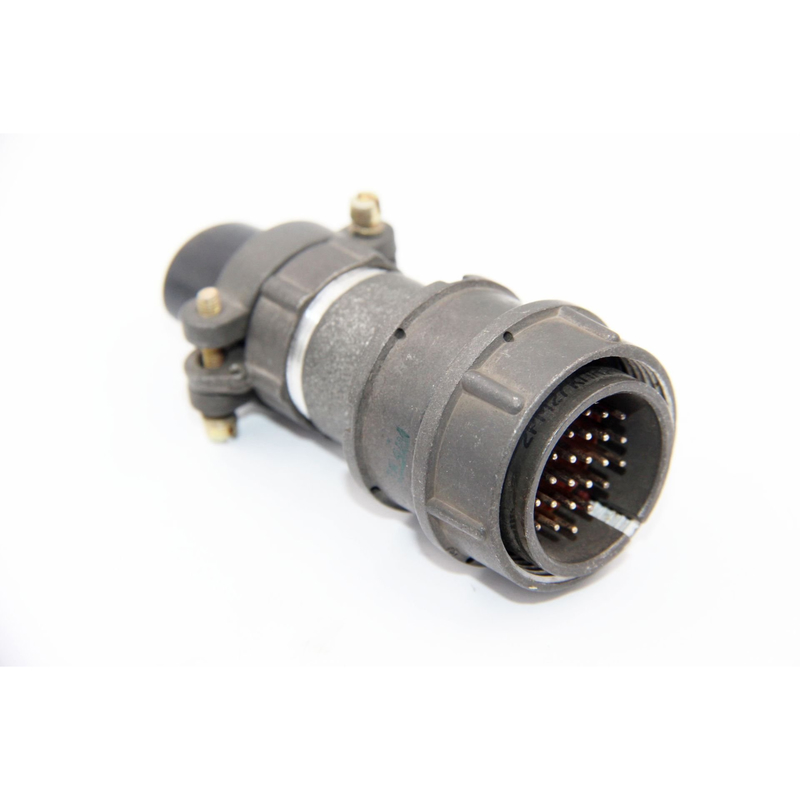

Изображение показывает конструктивные детали вилки, включая вид с прямым патрубком и гайкой для неэкранированного кабеля.

Технические характеристики

• Токовая нагрузка: 5 А на одиночный контакт, до 100 А суммарно на соединитель.

• Максимальное рабочее напряжение: 560 В.

• Рабочая частота: до 3 МГц.

• Сопротивление контактов: не более 5 мОм.

• Емкость между контактами: не более 6 пФ.

• Сопротивление изоляции: не менее 5000 МОм.

Условия эксплуатации

Соединитель выдерживает температуру от -60°C до +100°C, повышенную влажность до 98% при +40°C, пониженное давление до 133,32·10^{-12} Па и повышенное до 50,6·10^4 Па. Он устойчив к вибрации (до 100–5000 м/с²), ударам и линейному ускорению 2000 м/с², наработка — минимум 1000 часов, сочленения-расчленения — до 500.
