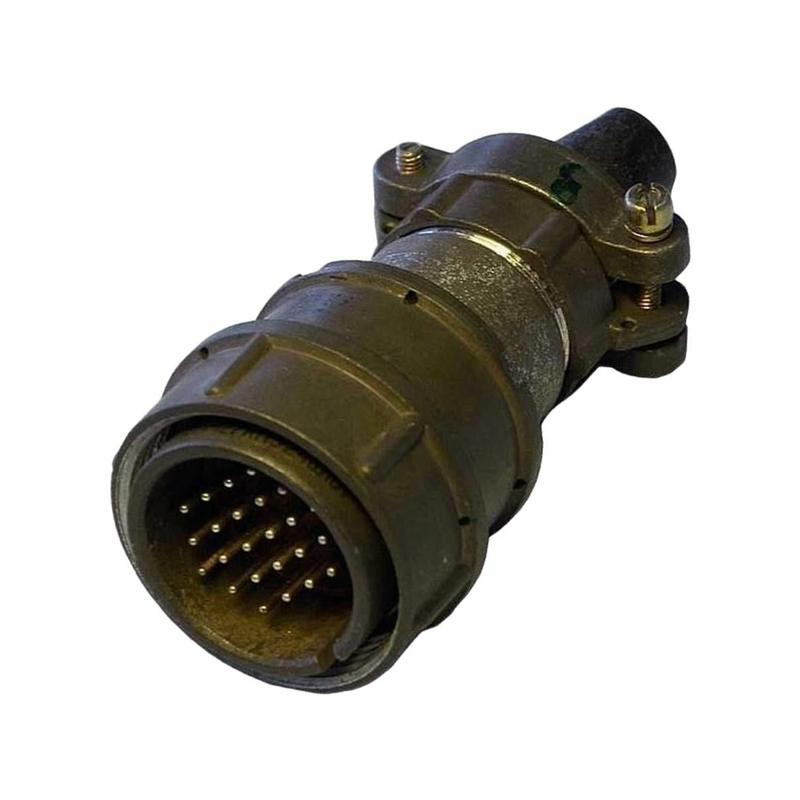

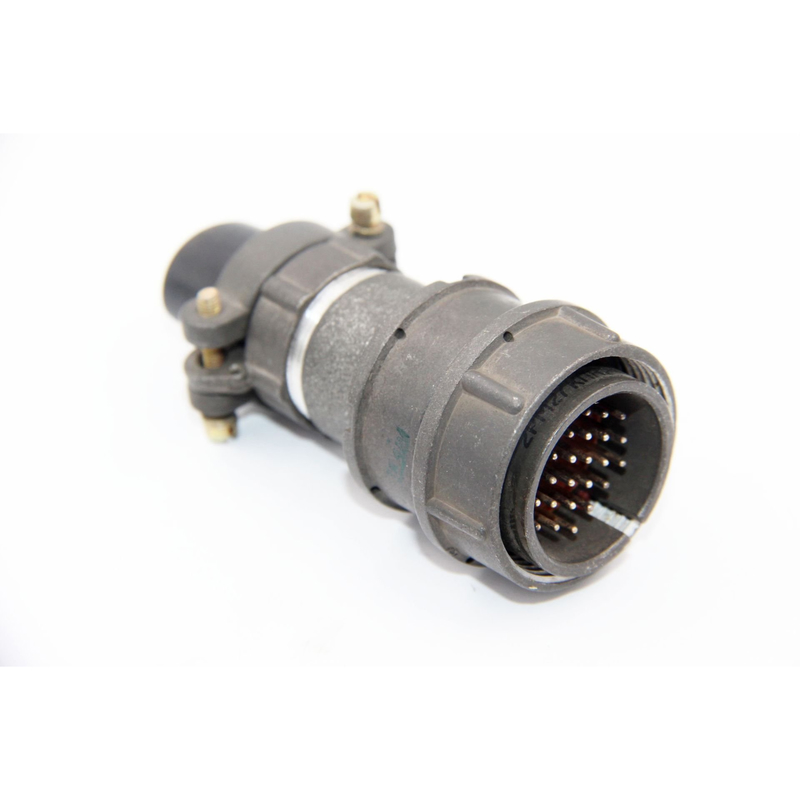

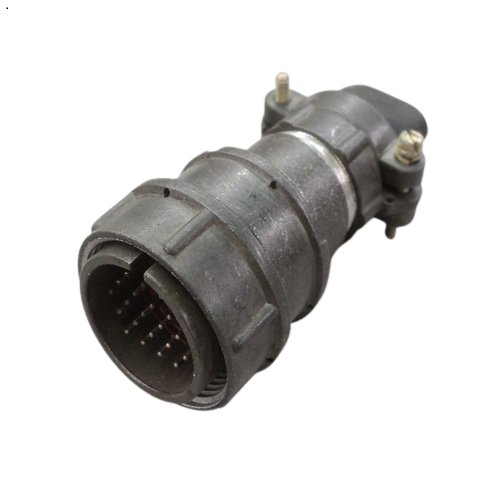

Разъём 2РМ27КПН24Ш1В1 «1» — это низкочастотный цилиндрический электрический соединитель серии 2РМ, кабельная вилка с прямым патрубком и негерметичным корпусом, рассчитанный на 24 контакта.

Назначение и конструкция

Соединитель предназначен для работы в электрических цепях постоянного и переменного тока, используется преимущественно во встраиваемом (объёмном) монтаже и относится к негерметичным цилиндрическим разъёмам с резьбовой фиксацией пары.
Конструктивно корпус выполнен как кабельная вилка с прямым патрубком, рассчитан под неэкранированный кабель; контакты, как правило, имеют серебряное покрытие и диаметр около 1 мм.

Основные электрические характеристики

• Токовая нагрузка на одиночный контакт — до 5 А ; суммарная токовая нагрузка на весь разъём — до 100 А .

• Максимальное рабочее напряжение — до 560 В (для некоторых аналогичных исполнений 2РМ/2РМТ — до 700 В).

• Сопротивление контактов — не более 5 мОм , сопротивление изоляции — не менее 5000 МОм , ёмкость между соседними контактами — не более 6 пФ .

Условия эксплуатации и стойкость

Соединитель рассчитан на климатическое исполнение УХЛ2.1 по ГОСТ 15150‑69, что подразумевает работу во внутреннем монтаже при умеренных климатических условиях.
Рабочий диапазон температур обычно составляет от −60 до +100 °C , изделие устойчиво к воздействию повышенной влажности (до ~98% при +25–+40 °C), перепадам давления и механическим нагрузкам (линейное ускорение до ~2000 м/с², ударные и вибрационные воздействия в пределах норм ТУ).

Классификация по обозначению

В маркировке 2РМ27КПН24Ш1В1 «1» принято следующее:

• 2РМ — тип соединителя (низкочастотный цилиндрический).

• 27 — условный размер корпуса 27 мм.

• К — кабельный корпус, П — прямой патрубок.

• Н — негерметичный, 24 — количество контактов.

• Ш1В1 — тип контактной части и исполнение, а «1» — приёмка по соответствующим техническим условиям (например, АШДК.434410.062ТУ).
