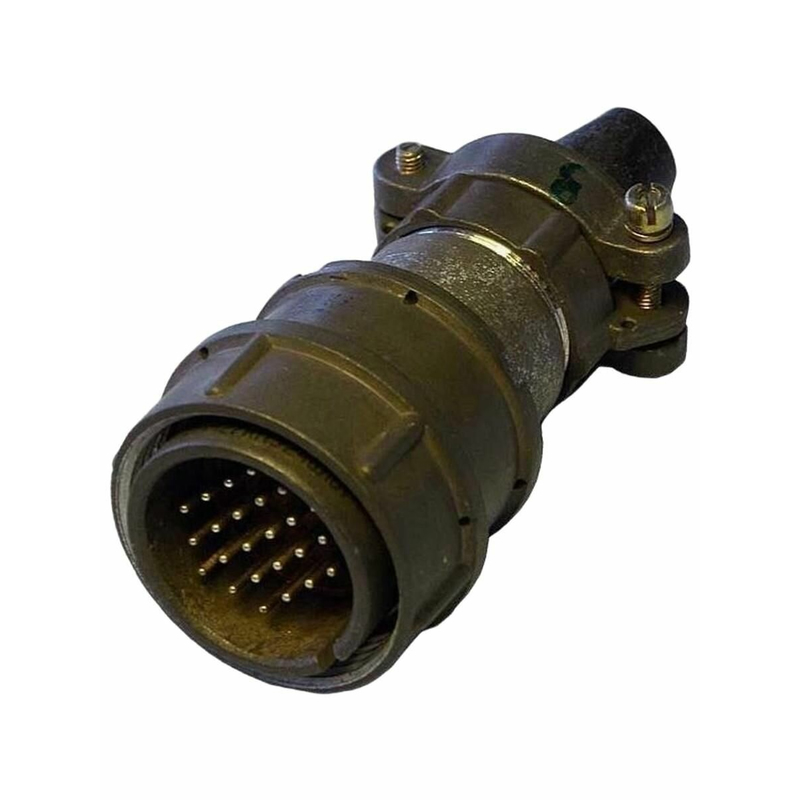

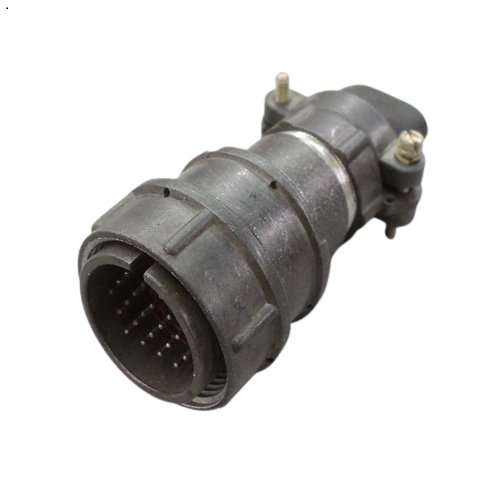

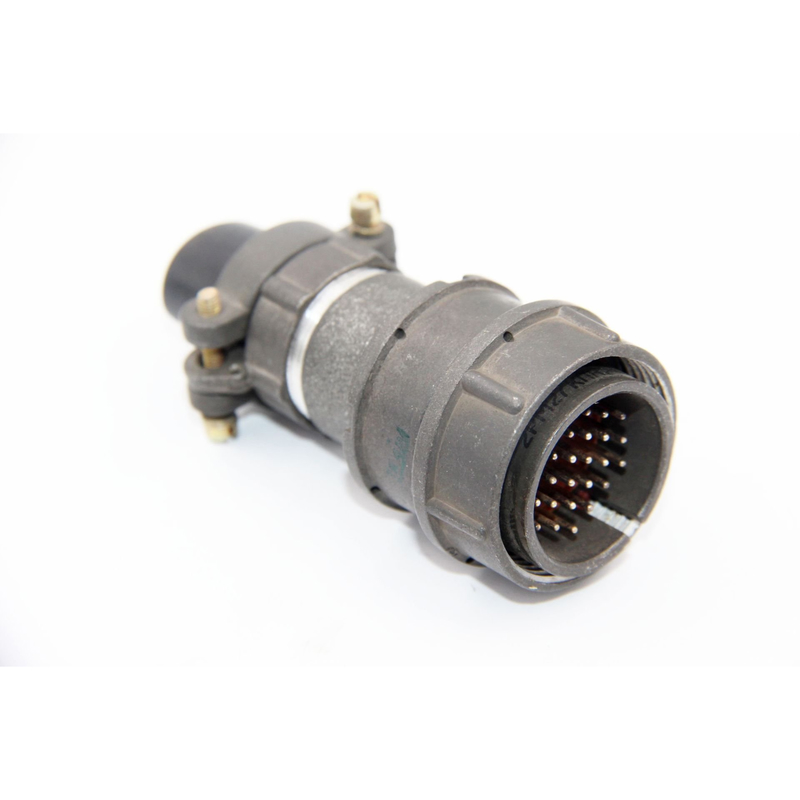

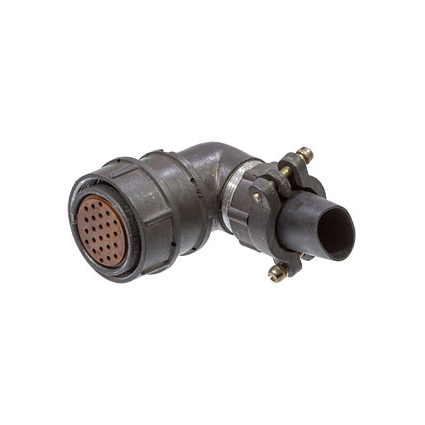

Разъём 2РМ27КПН24Ш1В1 «1» относится к серии цилиндрических низкочастотных негерметичных электрических соединителей типа 2РМ, предназначенных для внутреннего монтажа в электро‑ и радиоаппаратуре. Он используется для сочленения проводов и кабелей в электрических цепях постоянного и переменного тока в стационарных и подвижных установках.

Расшифровка обозначения

• 2РМ − тип соединителя (цилиндрический низкочастотный).

• 27 − условный размер корпуса (диаметр патрубка).

• К − кабельный корпус (под проводку/кабель).

• П − прямой патрубок.

• Н − исполнение «негерметичный» (без требования по герметичности).

• 24 − количество контактов.

• Ш1 − тип контактов (штыревые, обычно Ø 1 мм).

• В1 − вариант исполнения (кабельная вилка, прямой патрубок, гайка для неэкранированного кабеля, контактная часть «1»).

• Приёмка «1» указывает, что изделие изготовлено по техническим условиям для конкретной категории качества (например, АШДК.434410.062ТУ).

Основные электрические параметры

• Токовая нагрузка на одиночный контакт обычно до 5 А (для контактов Ø 1 мм).

• Суммарная токовая нагрузка на весь разъём — до 100 А .

• Максимальное рабочее напряжение — до 560…700 В в зависимости от конкретной редакции ТУ.

• Сопротивление контактов не превышает 5 мОм .

Конструкция и исполнение

• Климатическое исполнение — УХЛ2.1 по ГОСТ 15150‑69 (умеренный и холодный климат, внутреннее размещение).

• Разъём негерметичный, с резьбовой фиксацией сочленённого положения и кабельным корпусом для неэкранированного кабеля.

• Контакты часто изготавливают с серебряным покрытием для снижения переходного сопротивления и улучшения коррозионной стойкости.

Условия эксплуатации

• Рабочий диапазон температур обычно от ‑60 °C до +100 °C .

• Максимальная относительная влажность при температуре +40 °C составляет порядка 98% .

• Допускает значительные механические нагрузки: линейное ускорение до 2000 м/с² , ударные ускорения до десятков тысяч м/с² в короткие импульсы, а также работу в условиях пониженного и повышенного давления.
