Общие сведения

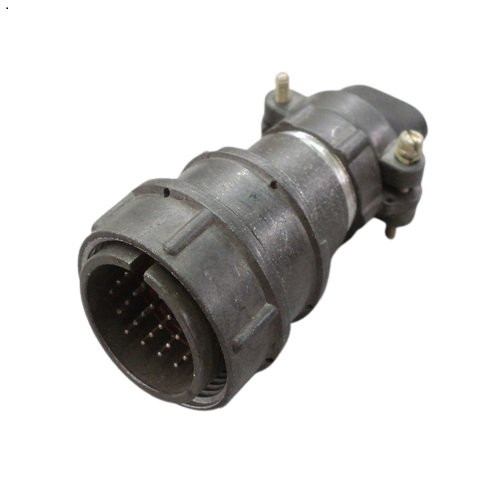

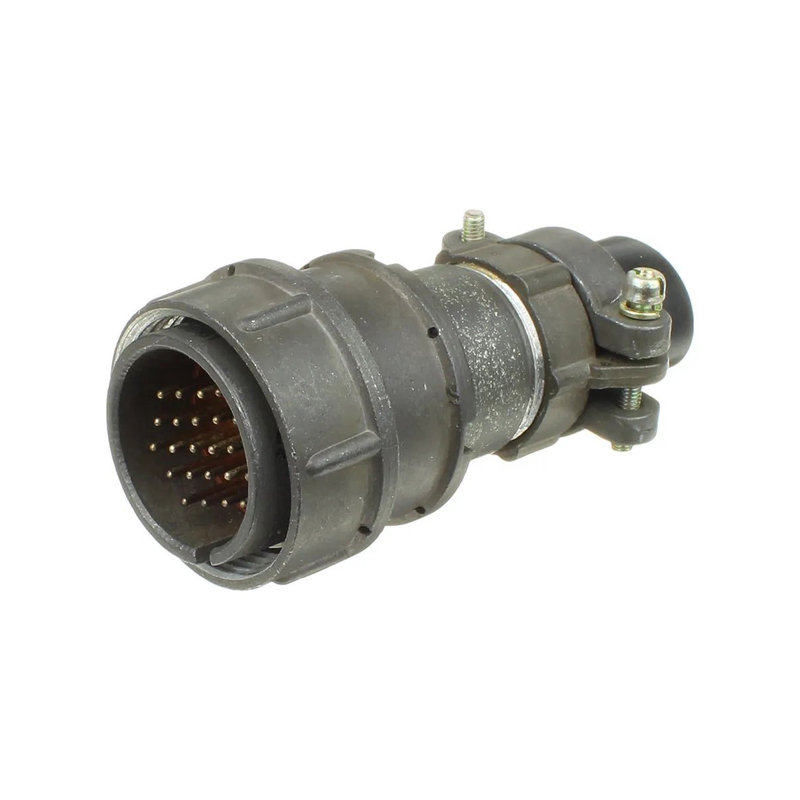

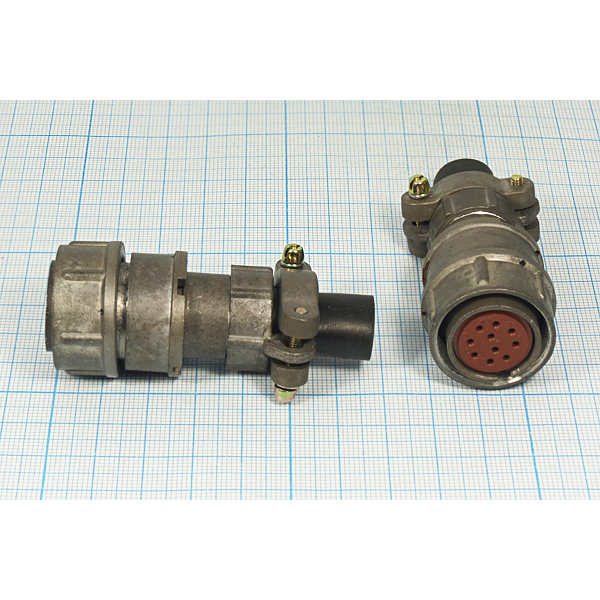

2РМ27КПН24Ш1В1 «5» — это 24-контактная негерметичная кабельная вилка серии 2РМ с прямым патрубком и теплостойкостью 100°С. Артикул товара — 603. Категория — 2РМ27. Производитель в предоставленных данных не указан.

Данный разъем относится к группе цилиндрических малогабаритных низкочастотных низковольтных разъемов. В настраиваемом поле VirtueMart ID 4 указана приемка «5».

Назначение

Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В. Вилка обеспечивает соединение 24 извлекаемых контактов диаметром 1,0 мм.

Основное назначение — коммутация электрических цепей в составе кабельных сборок и приборных соединений. Соединители состоят из двух частей: вилки и розетки, которые могут быть как блочными (приборными), так и кабельными.

Конструктивные особенности и расшифровка маркировки

Вилка имеет посадочный диаметр 27 мм. Сочленение соединителей резьбовое, поляризация корпусов одношпоночная. В исходном описании также отмечен перекрут с КПЭ.

• 2РМ — тип разъема: соединитель электрический низкочастотный цилиндрический негерметичный.
• 27 — посадочный диаметр корпуса розетки: 27 мм.
• К — тип корпуса: кабельный.
• П — вид патрубка: прямой.
• Н — вид гайки патрубка: для неэкранированного кабеля.
• 24 — количество контактов: 24.
• Ш — вид соединителя: вилка (штырь).
• 1 — сочетание контактов по их диаметрам: 1 мм.
• В — вид покрытия контактов: серебро.
• 1 — максимально допустимая температура окружающей среды: 100°С.

Технические характеристики

• Максимальная токовая нагрузка на одиночный контакт: 5 А.
• Максимальная токовая нагрузка на соединитель в целом: 80 А.
• Рабочее напряжение: до 560 В.
• Сопротивление контакта: не более 0,005 Ом.
• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.
• Минимальная наработка: 1000 ч.
• Количество сочленений-расчленений: 500.
• Минимальный срок сохраняемости: 15 лет.
• Диапазон рабочей температуры окружающей среды: от -60°С до +100°С.

Материалы и покрытия

• Материал контакта: латунь ЛС59-1.
• Покрытие контактов: серебро.
• Материал корпуса: алюминиевый сплав АЛ-11.
• Материал изолятора: прессматериал АГ-4.

Применение и совместимость

Разъем применяется в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В. Он может использоваться в составе кабельных и приборных соединений, где требуется малогабаритный низкочастотный низковольтный цилиндрический разъем.

Важно учитывать правило сочленения: кабельную розетку нельзя соединить с кабельной вилкой, а блочную вилку нельзя соединить с блочной розеткой. Соединение выполняется только с кабельным и блочным разъемом. Это обеспечивает правильную поляризацию и надежную коммутацию.

Приемка

В настраиваемом поле VirtueMart ID 4 для товара указана приемка «5». Это значение подтверждает категорию приемки, установленную для данной позиции. Артикул товара — 603, категория — 2РМ27.
