Назначение

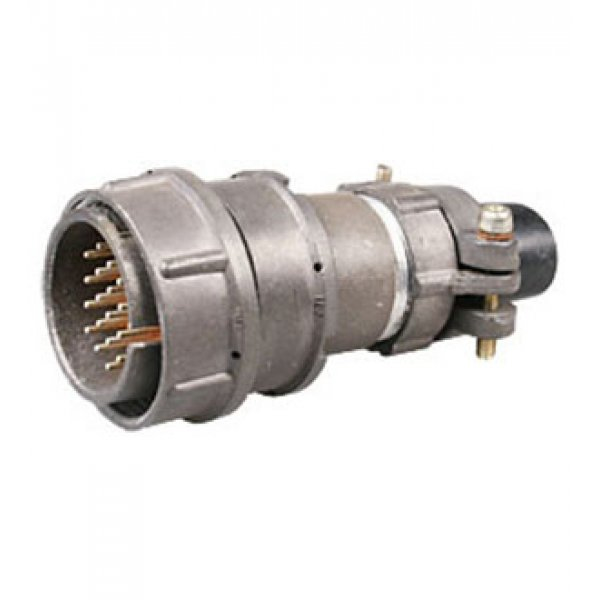

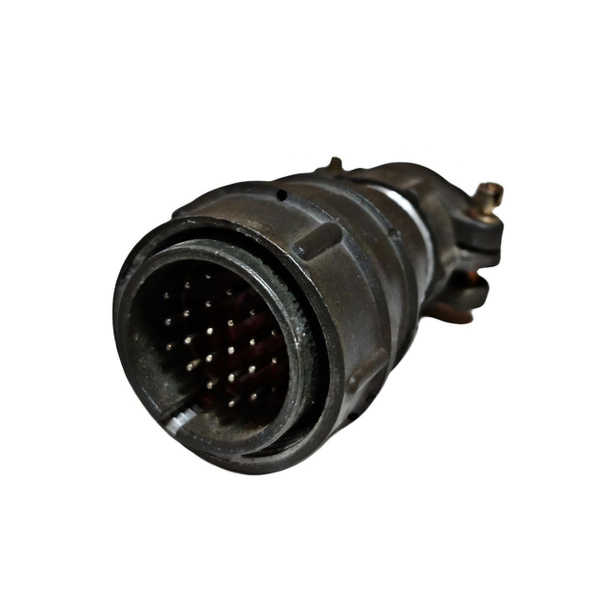

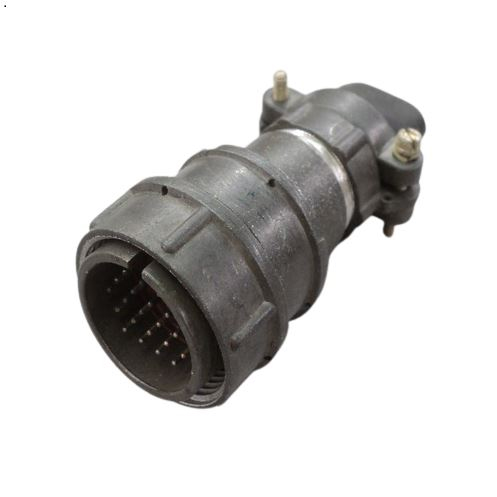

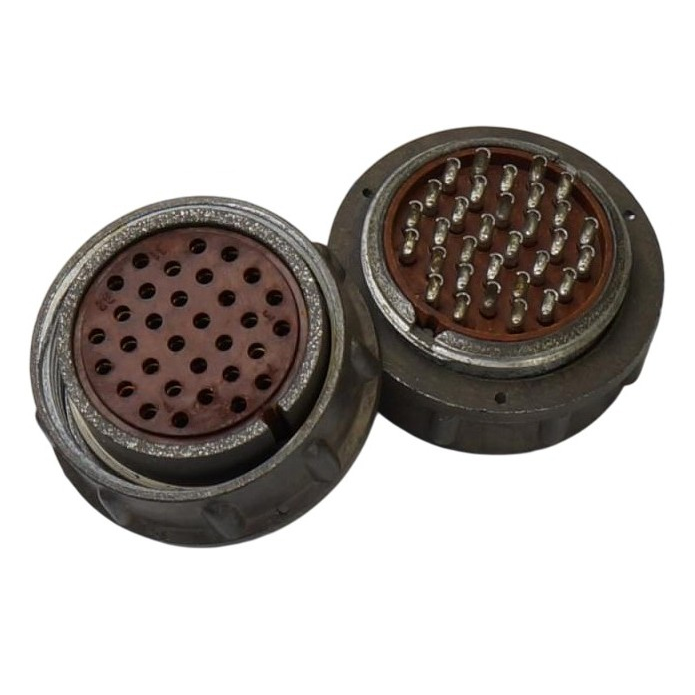

2РМ27КПН24Ш1В1 — это цилиндрический электрический разъём (вилка) из серии 2РМ с кабельным корпусом. Он предназначен для надёжного соединения в электрических цепях переменного и постоянного тока. Конструкция рассчитана на пайку к кабелю и относится к кабельным соединителям. В обозначении буква Ш указывает на вилку со штыревыми контактами.

Разъём применяется в промышленных и технических системах, где требуется коммутация цепей с заданными электрическими и эксплуатационными параметрами. Монтаж без патрубка также возможен. Артикул товара — 602, категория — 2РМ27.

Подтверждённые особенности

Конструктивные параметры

• Тип: цилиндрический электрический разъём, вилка.
• Серия: 2РМ.
• Корпус: кабельный.
• Число контактов: 24.
• Диаметр контактов: 1 мм.
• Диаметр посадочного отверстия: 27 мм.
• Патрубок: прямой, с гайкой, для неэкранированного кабеля; в маркировке указано ПН.
• Контакты вилки: штыревые.

Электрические характеристики

• Максимальное рабочее напряжение: 560–700 В.
• Токовая нагрузка на контакт: до 5–7 А.
• Суммарная токовая нагрузка на соединитель: до 100 А.
• Рабочая частота: до 3 МГц.
• Сопротивление изоляции: не менее 1000–5000 МОм.

Условия эксплуатации и ресурс

• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Допускается перегрев контактов до плюс 180 градусов Цельсия.
• Количество сочленений-расчленений: 500.
• Минимальная наработка: 1000–5000 часов.
• Срок сохраняемости: 15–25 лет.

Маркировка и применение

Обозначение 2РМ27КПН24Ш1В1 расшифровывается так: 2РМ — серия; 27 — диаметр; К — кабельный корпус; ПН — прямой патрубок с гайкой; 24 — число контактов; Ш — вилка со штыревыми контактами; 1 — сочетание; В — серебряное покрытие; 1 — теплостойкость 100 градусов Цельсия.

Изделие применяется в промышленных и технических системах. Оно предназначено для пайки на кабель. Монтаж без патрубка также возможен. Разъём подходит для цепей переменного и постоянного тока с рабочим напряжением до 560–700 В и токовой нагрузкой на контакт до 5–7 А.

При монтаже следует учитывать диаметр посадочного отверстия 27 мм, диаметр контактов 1 мм и необходимость пайки к кабелю. Для неэкранированного кабеля предусмотрен прямой патрубок с гайкой. Вилка имеет 24 штыревых контакта. Серебряное покрытие обозначено буквой В. Теплостойкость соответствует значению 100 градусов Цельсия.

Ключевые сведения

1. Название: 2РМ27КПН24Ш1В1.
2. Артикул: 602.
3. Категория: 2РМ27.
4. Тип: цилиндрический электрический разъём, вилка, кабельный корпус.
5. Основное применение: промышленные и технические системы, пайка на кабель.
