Назначение разъёма 2РМ27КПН24Ш1В1

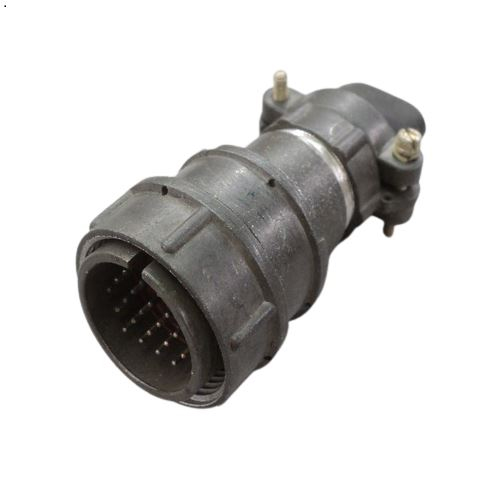

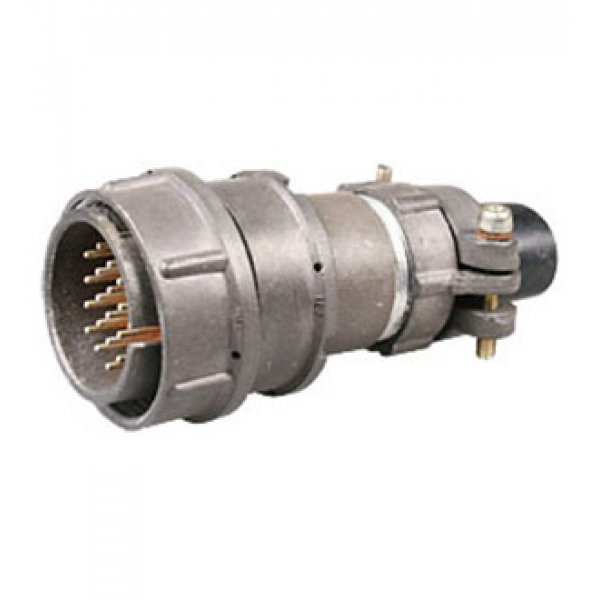

Разъём 2РМ27КПН24Ш1В1 — это электрический соединитель серии 2РМ, выполненный в виде кабельной вилки с прямым патрубком. Он предназначен для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры специального и общего назначения. Изделие обеспечивает надёжное механическое и электрическое соединение проводников в условиях различных климатических воздействий.

Модель относится к кабельной группе исполнений, то есть монтируется на кабель и образует ответную часть к блочным разъёмам соответствующего типоразмера. Применение разъёма целесообразно там, где требуется частая разборка и сборка соединения, а также устойчивость к вибрации, перепадам температуры и влажности.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели. Иных значений, не указанных в исходных данных, для этого изделия не приводится.

• Количество контактов — 24.
• Диаметр контактов — 1 мм.
• Максимальная токовая нагрузка — до 7 А.
• Максимальное рабочее напряжение — до 700 В.
• Рабочая частота — до 3 МГц.
• Сопротивление изоляции — не менее 1000 МОм.
• Рабочий температурный диапазон — от минус 60 до плюс 100 градусов Цельсия.
• Минимальная наработка — 5000 часов.
• Срок хранения — 25 лет.
• Материал корпуса — алюминиевый сплав АЛ-11.
• Материал изолятора — прессованный материал АГ-4.
• Покрытие контактов — серебро, что обеспечивает хорошую проводимость и устойчивость к коррозии.

Расшифровка обозначения 2РМ27КПН24Ш1В1

Маркировка разъёма построена по стандартной структуре обозначений серии 2РМ и позволяет определить его исполнение без обращения к каталогу.

1. 2РМ — тип соединителя.
2. 27 — условный размер корпуса.
3. К — вид корпуса, кабельный.
4. П — вид патрубка, прямой.
5. Н — вид гайки патрубка, для неэкранированного кабеля.
6. 24 — количество контактов.
7. Ш — часть соединителя, вилка.
8. 1 — обозначение сочетания контактов.
9. В — покрытие контактов, серебро.

Конструктивные особенности и применение

Корпус разъёма изготовлен из алюминиевого сплава АЛ-11, а изолятор — из прессованного материала АГ-4. Такое сочетание материалов характерно для соединителей, работающих в жёстких условиях эксплуатации, и обеспечивает механическую прочность корпуса при сохранении изоляционных свойств внутренней части.

Серия 2РМ включает как блочные, так и кабельные варианты исполнения, которые различаются типом патрубка и гайки. Кабельные исполнения предназначены для оконцевания кабеля, блочные — для установки непосредственно на аппаратуру. Разъём 2РМ27КПН24Ш1В1 относится к кабельным вилкам с прямым патрубком и гайкой под неэкранированный кабель.

При подборе ответных частей важно учитывать, что соединения между различными типами — кабельными и блочными — не совместимы. Ответная часть должна относиться к тому же типоразмеру корпуса и тому же классу исполнения, что и данная вилка. Нарушение этого правила делает механическое и электрическое сопряжение невозможным.

Благодаря рабочим параметрам разъём применим в цепях с током до 7 А на контакт и напряжением до 700 В, в том числе при передаче сигналов с частотой до 3 МГц. Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия позволяет эксплуатировать изделие как в неотапливаемых помещениях, так и на открытом воздухе в составе аппаратуры.

Значительный срок хранения — 25 лет — и минимальная наработка 5000 часов подтверждают расчёт на длительную эксплуатацию и продолжительное пребывание на складе без потери рабочих свойств. Серебряное покрытие контактов снижает переходное сопротивление и повышает устойчивость контактной группы к коррозии.
