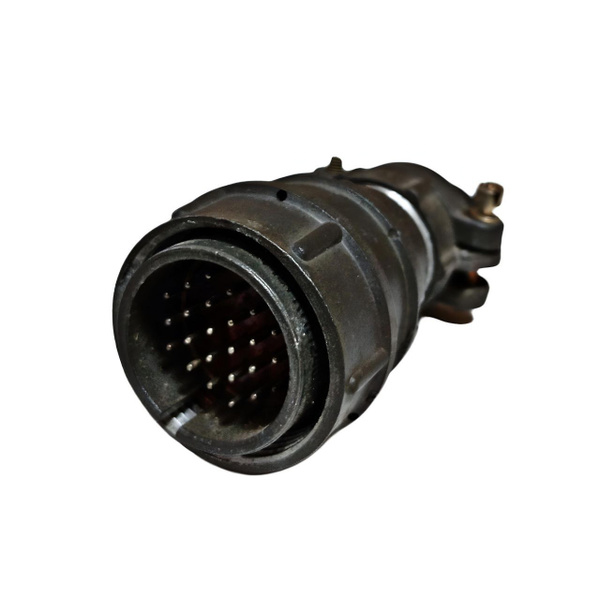

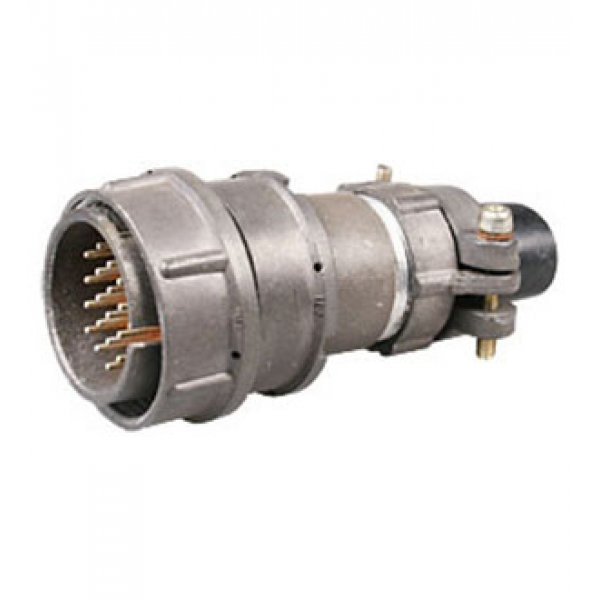

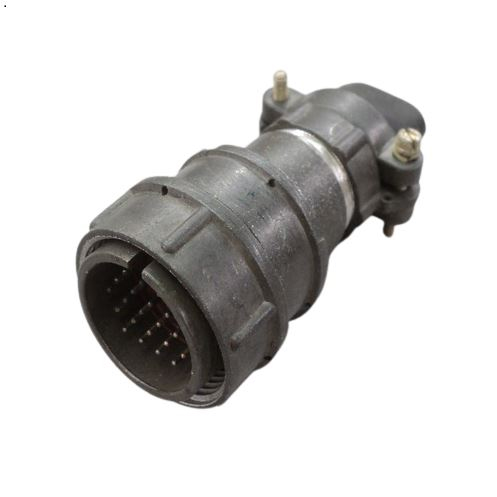

Назначение соединителя 2РМ27КПН24Ш1В1

Соединитель 2РМ27КПН24Ш1В1 (артикул 597) относится к серии 2РМ27 — цилиндрических низкочастотных негерметичных разъёмов, предназначенных для работы в составе радиоэлектронной и радиотехнической аппаратуры. Изделие применяется для электрического соединения цепей в узлах и блоках аппаратуры специального и общего назначения, где требуется компактный многоконтактный разъём с резьбовой фиксацией сочленения.

Конструктивно серия состоит из двух ответных частей — вилки и розетки, каждая из которых может быть выполнена как в кабельном, так и в блочном исполнении. Поляризация корпусов выполнена одношпоночной, что исключает неправильное сочленение и обеспечивает однозначную ориентацию ответных частей при монтаже.

Подтверждённые особенности и технические характеристики

Ниже приведены параметры, заявленные для данного соединителя. Значения, по которым в источниках нет однозначных данных, приведены с указанием возможного расхождения.

• Тип соединителя: цилиндрический, низкочастотный, негерметичный.
• Условный размер корпуса: 27 миллиметров.
• Количество контактов: 24.
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69.
• Вид корпуса: кабельный.
• Вид патрубка: прямой.
• Вид гайки патрубка: для неэкранированного кабеля.
• Покрытие контактов: серебро.
• Максимальное рабочее напряжение: до 700 вольт; в части источников указывается значение до 560 вольт.
• Рабочая частота: до 3 мегагерц.
• Способ монтажа: объёмный, пайкой или обжимкой.
• Рабочий диапазон температур: от минус 60 до плюс 100 градусов Цельсия.

Сочетание серебряного покрытия контактов и широкого температурного диапазона делает соединитель пригодным для эксплуатации в жёстких климатических условиях, соответствующих исполнению УХЛ2.1.

Состав серии и принцип сочленения

Разъёмы серии 2РМ27 включают вилку и розетку. Сочленение ответных частей осуществляется посредством резьбовой фиксации, что обеспечивает механическую прочность соединения и устойчивость к вибрационным нагрузкам. Одношпоночная поляризация корпусов гарантирует правильную стыковку контактов при сборке.

Применение и условия эксплуатации

Соединитель 2РМ27КПН24Ш1В1 применяется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Кабельное исполнение корпуса с прямым патрубком и гайкой для неэкранированного кабеля позволяет использовать изделие в жгутовых и кабельных сборках, где не требуется экранирование.

Объёмный монтаж выполняется пайкой или обжимкой, что даёт возможность подобрать технологию присоединения проводников под конкретное производство.

Технические условия и гарантийные показатели

Соединители соответствуют ряду технических условий, включая приёмку «1» по АШДК.434410.062ТУ и другие. Заявленный гарантийный срок хранения составляет 15 лет. Гарантийная наработка — 1000 часов во всех режимах и до 100000 часов в облегчённом режиме.

Таким образом, изделие рассчитано на длительное хранение и продолжительную работу в составе аппаратуры при соблюдении оговорённых режимов эксплуатации.
