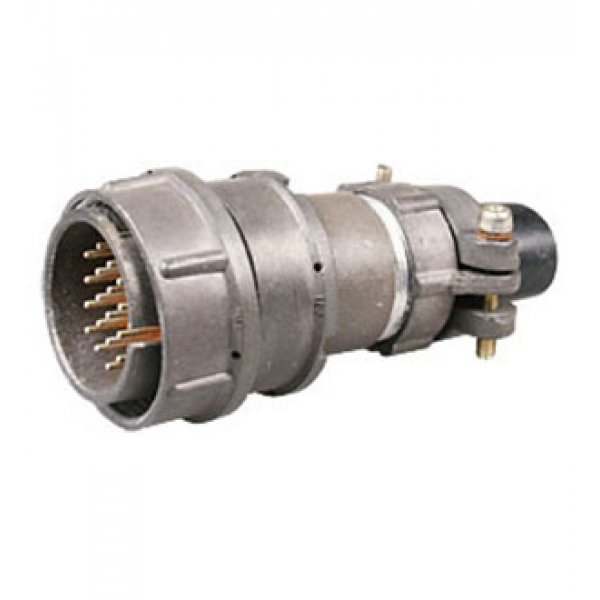

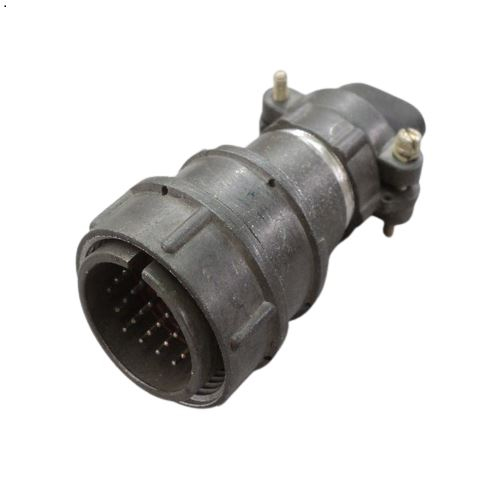

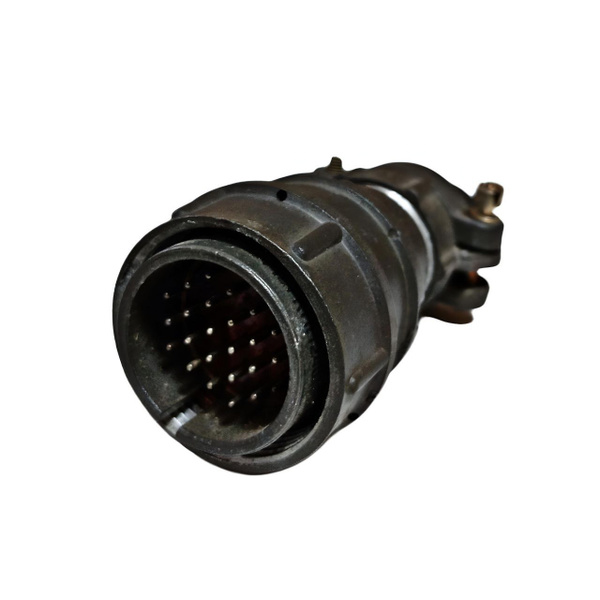

Назначение разъёма 2РМ27КПН24Ш1В

Соединитель 2РМ27КПН24Ш1В производства «Сектор» — это низкочастотный цилиндрический негерметичный разъём объёмного монтажа с резьбовой фиксацией. Он рассчитан на работу в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Основное назначение — соединение и разъединение кабелей, проводов и отдельных блоков в радио- и электроаппаратуре общего и специального назначения, включая промышленное оборудование и системы управления. Разъём применяется там, где не требуется герметизация, но важны механическая жёсткость корпуса и надёжность контактных соединений.

Технические особенности

Условный размер корпуса составляет 27 мм. Тип контактов — 24 штыревых (вилка), сочетание контактов — 1. Контакты имеют серебряное покрытие, обозначенное в маркировке буквой «В», что обеспечивает хорошую токопроводность и коррозионную стойкость.

Рабочее напряжение достигает 560–700 В постоянного и переменного тока. Токовая нагрузка на одиночный контакт обычно находится в пределах нескольких ампер и может достигать десятков ампер в зависимости от конкретного типономинала; максимальная суммарная нагрузка на весь разъём — порядка сотен ампер.

Ключевые электрические параметры:

• сопротивление контактов — не более 5 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• ёмкость между контактами — не более 6 пФ.

Конструкция и сочленение

Тип корпуса — кабельный, с прямым патрубком и гайкой для присоединения неэкранированного кабеля. Исполнение негерметичное. Сочленение происходит резьбовым соединением с одношпоночной поляризацией корпусов, что исключает неправильное подключение и обеспечивает пылезащищённость контактов.

Условия эксплуатации и применение

Диапазон рабочих температур составляет примерно от −60 °C до +100 °C, что позволяет применять разъём в широком спектре климатических условий. Изделие рассчитано на работу в условиях повышенной вибрации, ударных нагрузок и линейных ускорений, типичных для промышленной и частично специальной техники.

Обычно разъём используется внутри помещений и в составе электронных блоков, где не требуется герметизация, но предъявляются повышенные требования к механической прочности и стабильности контакта. Благодаря поляризованному резьбовому сочленению и серебряному покрытию контактов соединитель подходит для ответственных узлов радиоэлектронной аппаратуры, промышленных систем управления и другого оборудования, работающего в жёстких условиях эксплуатации.
