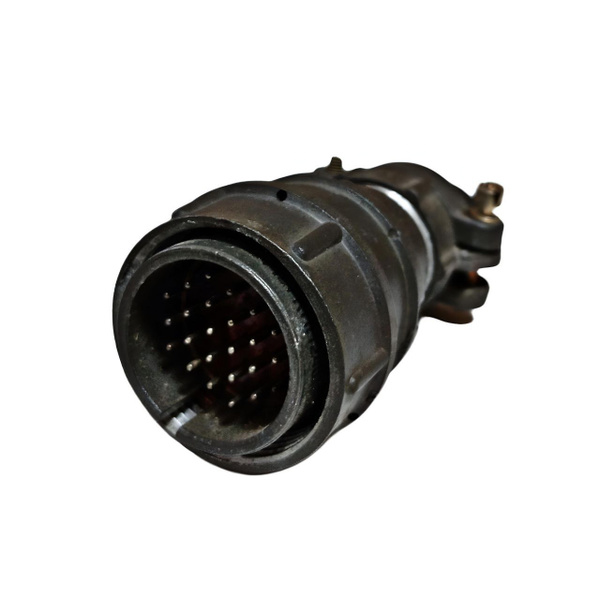

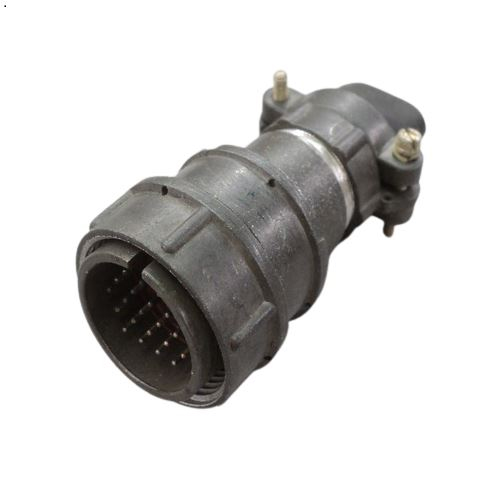

Соединитель 2РМ27КПН24Ш1В1 представляет собой цилиндрический низкочастотный негерметичный соединитель, предназначенный для объемного монтажа с резьбовой фиксацией сочлененного положения. Он используется в электрических цепях постоянного и переменного токов с частотой до 3 МГц и напряжением до 700 В.

Основные характеристики:

• Тип соединителя : Негерметичный.

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.

• Условный размер корпуса : 27.

• Вид корпуса : Кабельный.

• Вид патрубка : Прямой.

• Вид гайки патрубка : Для неэкранированного кабеля.

• Количество контактов : 24.

• Часть соединителя : вилка.

• Покрытие контактов : Серебро.

• Теплостойкость : До 100°С.

Применение:

Соединители этого типа используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они состоят из двух частей: вилки и розетки, которые могут быть как кабельными, так и блочными (приборными). Монтаж осуществляется методом пайки.

Технические условия:

• Гарантийный срок хранения : 15 лет.

• Гарантийная наработка : 1000 часов во всех режимах и 100000 часов в облегчённом режиме.

• Категория качества : «ОТК», «ВП», «ОС».

Эти соединители подходят для внутреннего монтажа и могут работать с экранированными или неэкранированными кабелями, в зависимости от вида концевой гайки патрубка.

Разъем 2РМ27КПН24Ш1В1 относится к серии 2РМ и представляет собой кабельную вилку. Он предназначен для использования в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Основные характеристики и особенности этого разъема следующие:

Основные характеристики

• Тип соединителя : Цилиндрический, низкочастотный, негерметичный.

• Корпус : Кабельный с диаметром посадочного отверстия 27 мм.

• Контакты : 24 контакта диаметром 1 мм.

• Покрытие контактов : Серебро.

• Максимальное рабочее напряжение : До 560 В.

• Токовая нагрузка : От 5 до 8 А для контактов диаметром 1 мм.

• Сопротивление изоляции : Не менее 1000 МОм.

• Рабочая температура : От -60 до +100°С.

• Срок сохраняемости : 25 лет.

• Минимальная наработка : 5000 часов.

• Количество сочленений/расчленений : 500.

Применение и особенности

• Используется в радиоэлектронной и радиотехнической аппаратуре.

• Имеет резьбовое сочленение.

• Климатическое исполнение В.

• Изолятор выполнен из пресс-материала АГ-4.

• Корпус изготовлен из специального сплава алюминия АЛ-11.

• Метод монтажа — обжимка.

Этот разъем не может быть соединен с кабельной розеткой или блочной вилкой; соединение возможно только между кабельным и блочным разъемом.
