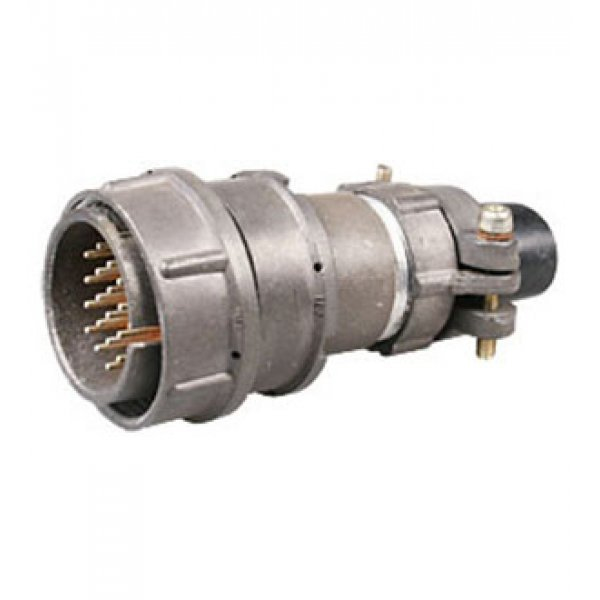

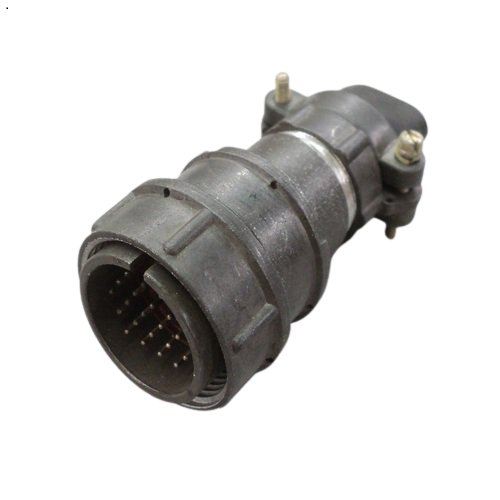

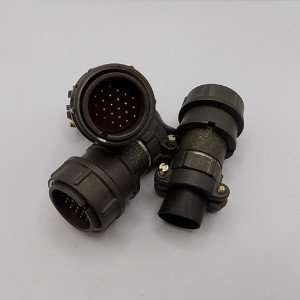

2РМ27КПН24Ш1А1 — это цилиндрический электрический соединитель серии 2РМ, предназначенный для работы в цепях постоянного и переменного тока частотой до 3 МГц.

Основные характеристики

Соединитель имеет кабельный корпус с диаметром посадочного отверстия 27 мм и 24 контакта диаметром 1 мм. Максимальное рабочее напряжение составляет 560 В, токовая нагрузка на одиночный контакт — до 5 А, а суммарная на соединитель — до 100 А.

Сопротивление контактов не превышает 5 мОм, емкость между контактами — не более 6 пФ, сопротивление изоляции — не менее 5000 МОм. Электрическая прочность изоляции достигает 1850 В (ампл.), рабочий диапазон температур — от -60 до +100 °C.

Условия эксплуатации

Изделие рассчитано на 500 циклов сочленения-расчленения и минимальную наработку 5000 часов, с сроком сохраняемости до 25 лет. Оно выдерживает вибрацию (1–5000 Гц, ускорение до 490 м/с²) и акустический шум (до 170 дБ).

Корпус выполнен из металла, изолятор — из карболита, покрытие контактов — серебро или аналогичные материалы.​
