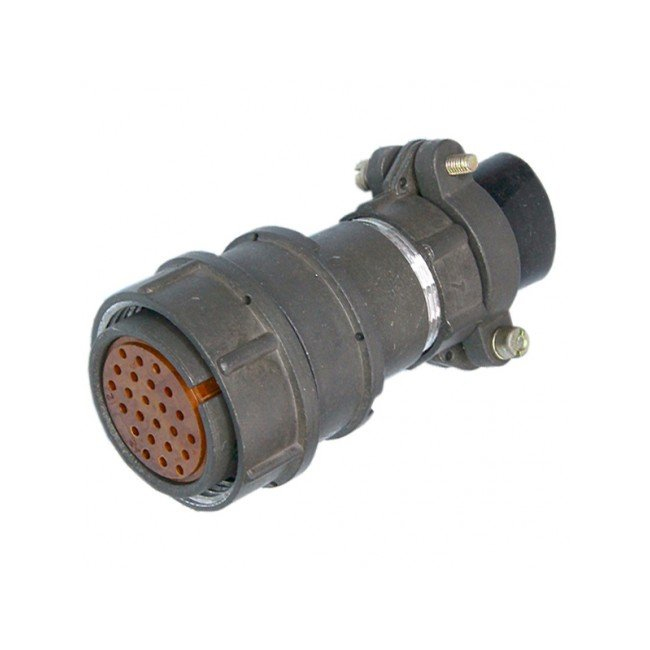

Соединитель 2РМ27КПН24Г1В1Л «5» — это цилиндрический низкочастотный негерметичный разъём серии 2РМ, выполненный в виде кабельной розетки с прямым патрубком для неэкранированного кабеля. Он предназначен для работы в электрических цепях постоянного и переменного тока (частотой до ~3 МГц) в составе различных электро‑ и радиоэлектронных устройств.

Расшифровка обозначения

Обозначение условно расшифровывается так (для приёмки «5»):

• 2РМ — серия низкочастотных цилиндрических соединителей.

• 27 — условный размер корпуса (диаметр корпуса порядка 27 мм).

• К — кабельный корпус.

• ПН — прямой патрубок для неэкранированного кабеля.

• 24 — количество контактов (24 гнёзда).

• Г — розетка (гнездо).

• 1 — все контакты диаметром 1,0 мм.

• В1 — климатическое и конструктивное исполнение (внутренний монтаж, всеклиматическое или УХЛ‑исполнение).

• Л — «левая» розетка (по типу оформления хвостовика или маркировки).

• «5» — приёмка по ГЕ0.364.126ТУ, указывающая на группу технических условий и исполнения.

Основные электрические характеристики

Для вариантов 2РМ27КПН24Г1В1Л с 24 контактами диаметром 1,0 мм типичны следующие параметры:

• Максимальное рабочее напряжение: до порядка 560–700 В постоянного/переменного тока.

• Максимальная токовая нагрузка на один контакт: около 2–5 А (зависит от конкретной ТУ и режима).

• Суммарная токовая нагрузка на соединитель: до порядка 100 А при одновременной нагрузке нескольких контактов.

• Сопротивление контакта Ø1,0 мм: не более 5 мОм.

• Сопротивление изоляции в нормальных условиях: не менее 1000–5000 МОм.

• Ёмкость между соседними контактами: не более около 6 пФ.

Конструкция и условия эксплуатации

Разъём имеет кабельный корпус с резьбовым сочленением и одношпоночную поляризацию, что обеспечивает надёжную стыковку с ответной вилкой без произвольного поворота. Контакты обычно выполнены с покрытием «золото/серебро/палладий» для сохранения стабильности переходного сопротивления в условиях коррозии и вибрации.

Типовые условия эксплуатации по ГОСТ 15150‑69:

• Климатическое исполнение: УХЛ2.1 или всеклиматическое, внутренний монтаж.

• Рабочий диапазон температур: примерно от −60 до +100 °C.

• Максимальное количество сочленений‑расчленений: порядка 500 циклов.

• Минимальная наработка: не менее 1000–5000 часов, срок сохраняемости — до 15–25 лет, в зависимости от ТУ и приёмки.
