Назначение соединителя 2РМ27КПН24Г1В1Л

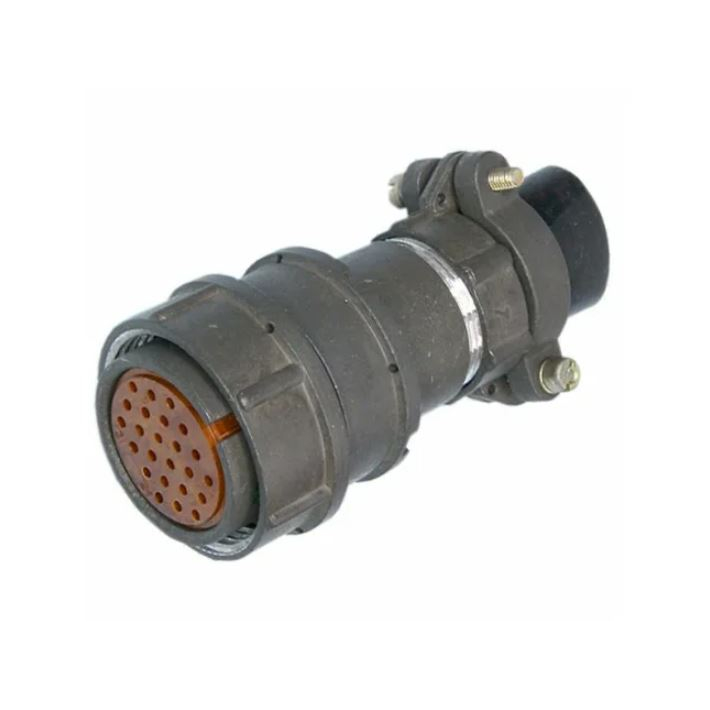

2РМ27КПН24Г1В1Л — цилиндрический низкочастотный негерметичный соединитель серии 2РМ, выполненный в виде кабельной розетки. Его основное назначение — коммутация электрических цепей постоянного и переменного тока с частотой сигнала до примерно 3 МГц. Через этот разъём передаются как сигнальные цепи, так и цепи питания внутри радиоэлектронной аппаратуры, средств автоматики и промышленного оборудования.

Изделие применяется для внутреннего монтажа, там где требуется надёжное разъёмное соединение кабеля с блоком, пультом, шкафом или другим устройством. Розетка сочленяется с ответной вилкой соответствующего типоразмера серии 2РМ.

Конструктивные особенности

Соединитель относится к типу «розетка кабельная» и имеет корпус условного размера 27 с посадочным диаметром около 24 миллиметров. Сочленение с вилкой резьбовое, что обеспечивает плотную фиксацию и устойчивость к вибрационным нагрузкам. Поляризация одношпоночная: шпонка на корпусе исключает неправильное взаимное положение частей разъёма и защищает от переполюсовки при подключении.

Разъём имеет 24 контакта. Монтаж кабеля объёмный, преимущественно пайкой или обжимом. Допускается применение как экранированных, так и неэкранированных кабелей — при соответствующем типе патрубка и гайки. Исполнение негерметичное, поэтому при эксплуатации во влажной среде требуется дополнительная защита места установки.

Электрические параметры

• Максимальное рабочее напряжение — ориентировочно 500–700 вольт в зависимости от конкретных технических условий и условий применения.
• Максимальный ток на один контакт диаметром около 1 миллиметра — обычно не более 2 ампер.
• Суммарный ток по всем 24 контактам при согласованной нагрузке может достигать до 100 ампер.
• Сопротивление изоляции — не менее единиц тысяч мегаом.
• Ёмкость между контактами — единицы пикофарад, что характерно для низкочастотных соединителей.

Контакты изготавливаются с покрытием из золота, серебра или палладия. Такое покрытие обеспечивает стабильность переходного сопротивления и коррозионную стойкость при длительной эксплуатации.

Климатическое исполнение и надёжность

Климатическое исполнение соответствует внутрицеховым и всеклиматическим условиям по ГОСТ 15150-69, тип УХЛ. Рабочий диапазон температур составляет примерно от минус 60 до плюс 100 градусов Цельсия.

Ресурс соединителя — не менее 500 циклов сочленений и расчленений. Наработка измеряется десятками тысяч часов, а минимальный срок сохраняемости достигает 15–25 лет в зависимости от конкретных технических условий производителя.

Применение и условия эксплуатации

1. Монтаж в составе радиоэлектронной аппаратуры для соединения блоков и кабельных сборок.
2. Использование в системах автоматики и промышленного оборудования для передачи сигналов управления.
3. Подключение цепей питания постоянного и переменного тока с частотой до 3 МГц.
4. Внутренний монтаж, где не предъявляются требования к герметичности соединения.

Перед установкой рекомендуется проверить соответствие ответной вилки типоразмеру корпуса 27 и убедиться в исправности резьбовой пары и шпоночного ориентира. Затяжку резьбы следует выполнять без чрезмерного усилия, чтобы не повредить корпус и контактные элементы.
