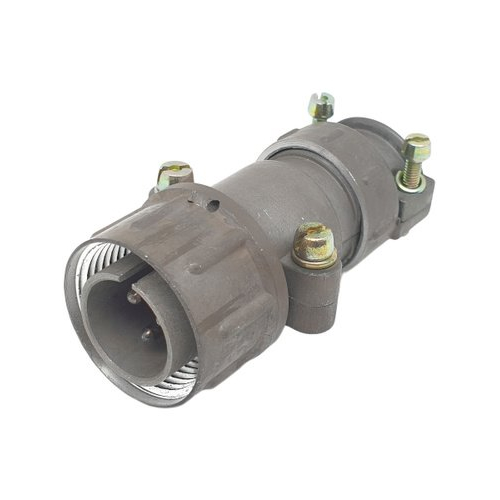

Назначение соединителя 2РМ27КПН24Г1В1

2РМ27КПН24Г1В1 — это кабельная розетка из серии низкочастотных цилиндрических негерметичных соединителей 2РМ производства Жмеринского завода «Сектор». Изделие предназначено для электрического соединения цепей в промышленных и технических системах, где требуется надёжная коммутация 24 контактов диаметром 1 мм.

Разъём применяется в составе кабельных сборок и жгутов, работает в условиях воздействия вибрации, ударов, пониженного давления и повышенной влажности. Розетка относится к негерметичным соединителям, то есть не рассчитана на работу под водой или при избыточном давлении среды, однако сохраняет работоспособность при глубоком вакууме.

Монтаж навесной, через прямой патрубок для неэкранированного кабеля с посадочным диаметром 27 мм. Сочленение с ответной частью резьбовое, с одношпоночной поляризацией, что исключает неправильную стыковку.

Подтверждённые технические особенности

Электрические параметры

• Число контактов — 24, диаметр контакта 1 мм.
• Рабочее напряжение — до 560 В.
• Токовая нагрузка — до 5 А на контакт, суммарно до 100 А на соединитель.
• Сечение подсоединяемого провода — до 0,5 квадратного миллиметра.
• Сопротивление контакта — не более 0,005 Ом.
• Сопротивление изоляции — не менее 5000 МОм, в нормальных условиях не менее 1000 МОм.

Конструкция и материалы

• Корпус — алюминиевый сплав.
• Изоляторы — карболит марок АГ-4 или АЛ-11.
• Контакты — трубчатой конструкции типа «манжета» с серебряным покрытием, что соответствует индексу «В».
• Посадочный диаметр патрубка — 27 мм.
• Присоединительная резьба сочленения — резьбовая, поляризация одношпоночная.
• Габариты: диаметр корпуса 35 мм, высота ориентировочно от 62,5 до 73 мм.
• Масса — от 36 до 57 г.

Условия эксплуатации

• Температурный диапазон — от минус 60 до плюс 100 градусов Цельсия, с учётом перегрева контактов до плюс 180 градусов Цельсия.
• Синусоидальная вибрация — диапазон от 1 до 5000 Гц с ускорением 490 метров на секунду в квадрате, что соответствует 50 g.
• Одиночные удары — до 5000 метров на секунду в квадрате.
• Многократные удары — до 1000 метров на секунду в квадрате.
• Пониженное давление — до 133,32, умноженного на 10 в минус двенадцатой степени паскаля.
• Влажность — 98 процентов при температуре плюс 40 градусов Цельсия.
• Ресурс — 500 циклов сочленения и расчленения.
• Наработка — не менее 1000 часов.
• Срок сохраняемости — 15 лет.

Применение и декодировка маркировки

Розетка востребована в промышленном оборудовании, приборах и технических системах, где необходима устойчивость к механическим нагрузкам и широкому диапазону температур. Навесной монтаж с прямым патрубком удобен для подключения неэкранированного кабеля и фиксации жгута.

Маркировка 2РМ27КПН24Г1В1 читается следующим образом: 2РМ — серия низкочастотных цилиндрических соединителей; 27 — размер корпуса; КПН — кабельная розетка с прямым патрубком; 24 — число контактов; Г1 — розетка с контактами диаметром 1 мм; В1 — серебряное покрытие контактов, температурный предел 100 градусов Цельсия.

На техническом чертеже изделие представлено с видами спереди, сбоку и в разрезе, где показаны расположение контактов и габаритные размеры. Комплектация поставки в приведённых данных не указана.
