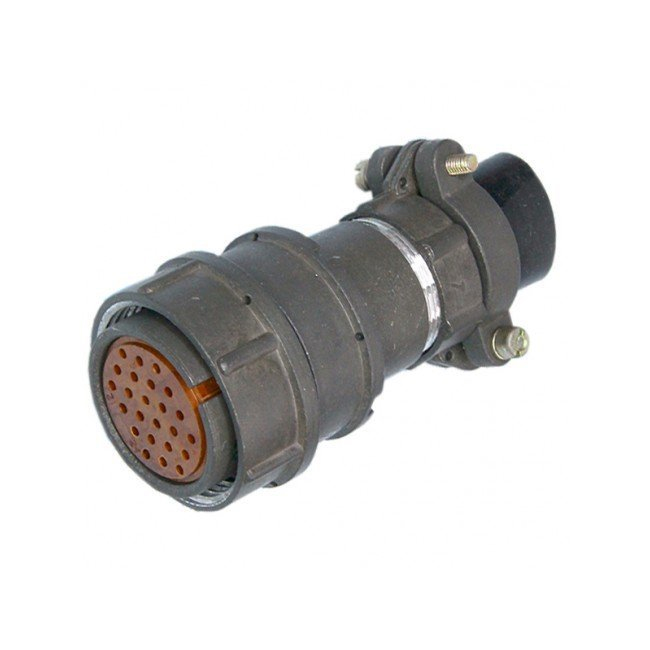

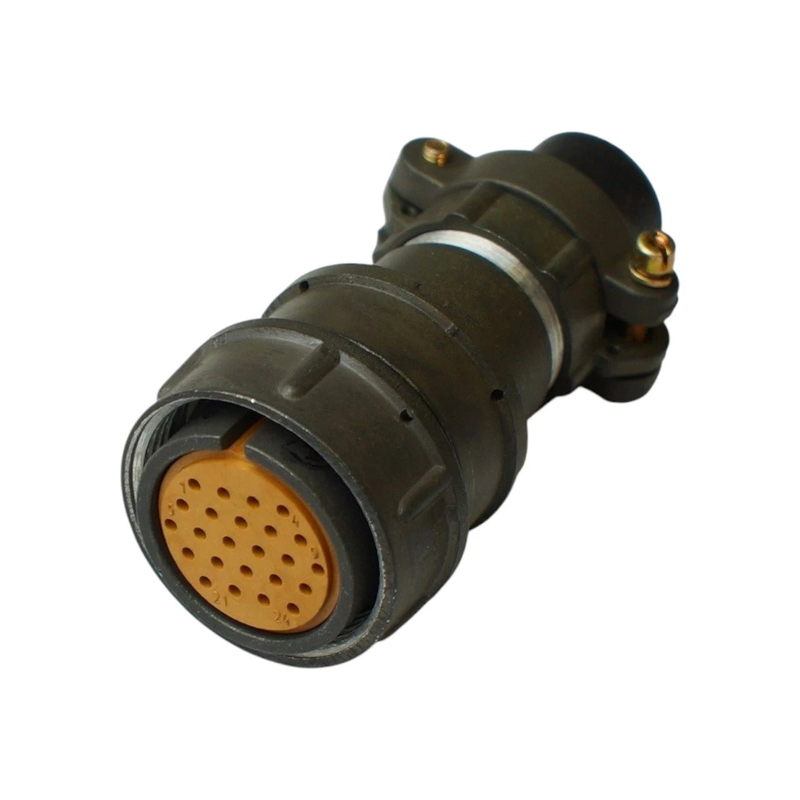

2РМ27КПН24Г1В1 «ОС» представляет собой кабельную розетку — негерметичный цилиндрический низкочастотный соединитель серии 2РМ с 24 контактами диаметром 1 мм. Она предназначена для работы в электрических цепях постоянного и переменного тока (до 3 МГц) с максимальным напряжением 560 В и током до 5 А на контакт (суммарно до 100 А).

Основные характеристики

Соединитель имеет посадочный диаметр 27 мм, прямой патрубок для неэкранированного кабеля и резьбовое соединение. Сечение провода — до 0,5 мм², сопротивление контакта — не более 0,005 Ом, сопротивление изоляции — не менее 5000 МОм (или 1000 МОм по некоторым данным). Климатическое исполнение УХЛ2.1 позволяет использовать его при температурах от -60°C до +100°C (с учетом перегрева контактов до +180°C), влажности до 98% и пониженном давлении до 133,32·10⁻¹² Па.

На изображении показан технический чертёж разъёма с видом спереди, сбоку и в разрезе, где видны габариты и конструктивные элементы.

Механическая стойкость

Разъём выдерживает синусоидальную вибрацию (1–5000 Гц, 490 м/с²), механические удары (до 5000 м/с² одиночный, 1000 м/с² многократный) и линейное ускорение 2000 м/с². Минимальная наработка — 1000–5000 часов, количество циклов соединений-расчленений — 500, срок сохраняемости — 15–25 лет.

Применение и исполнение

Категория качества «ОС» соответствует повышенным требованиям (приёмка по ТУ вроде ГЕ0.364.126ТУ или АШДК.434410.062ТУ), подходит для внутреннего монтажа в промышленности. Корпус из алюминиевого сплава, контакты — гнёздa, рабочая позиция любая.
