Назначение соединителя 2РМ27КПН24Г1В1

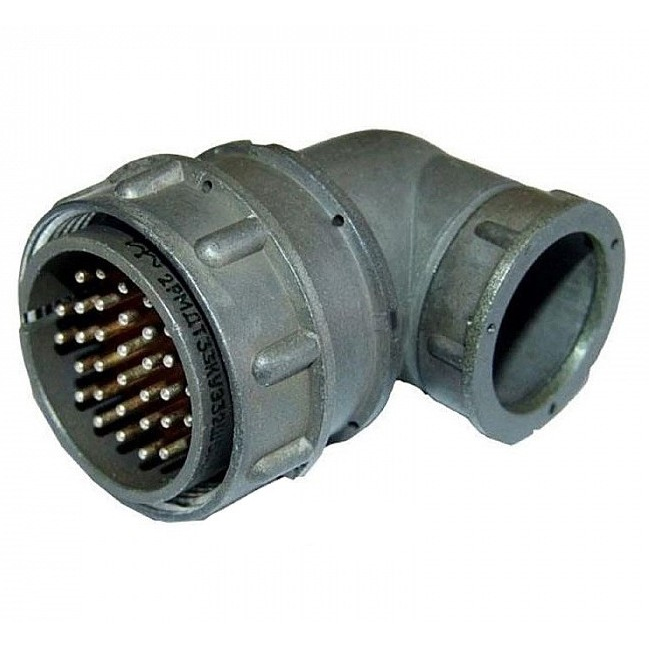

2РМ27КПН24Г1В1 производства «Элекон» — это кабельная розетка серии 2РМ, представляющая собой негерметичный цилиндрический низкочастотный электрический соединитель общего назначения. Изделие предназначено для работы в составе радиоэлектронной и радиотехнической аппаратуры и обеспечивает электрическое соединение цепей при помощи резьбового сочленения частей разъёма.

Розетка относится к категории кабельных изделий, то есть монтируется на кабель, и применяется для внутреннего монтажа. Конструкция рассчитана на эксплуатацию в электрических цепях различной аппаратуры, где требуется надёжная коммутация в экстремальных условиях: при широком диапазоне температур, вибрациях, ударах и повышенной влажности.

Технические характеристики и подтверждённые особенности

Основные параметры соединителя подтверждаются его конструктивным исполнением и областью применения. Ниже приведены значения, указанные для данной модели.

• Количество контактов — 24 извлекаемых контакта диаметром 1 мм.
• Максимальная токовая нагрузка — до 5 А на один контакт и до 100 А на весь соединитель.
• Рабочее напряжение — до 560 В переменного или постоянного тока.
• Частота тока — до 3 МГц.
• Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия с учётом перегрева контактов до плюс 180 градусов Цельсия.
• Устойчивость к синусоидальной вибрации — в диапазоне от 1 до 5000 Гц.
• Устойчивость к ударам — до 5000 метров на секунду в квадрате.
• Повышенная влажность — до 98 процентов при температуре плюс 40 градусов Цельсия.
• Сечение подсоединяемого провода — до 0,5 квадратного миллиметра.
• Сопротивление контакта — не более 0,005 Ом.
• Сопротивление изоляции — не менее 5000 МОм.
• Минимальная наработка — 1000 часов.
• Количество сочленений-расчленений — 500 циклов.
• Срок сохраняемости — 15 лет.
• Посадочный диаметр — 27 мм.
• Общие габариты — около 73 на 35 мм.

Конструктивные особенности

Корпус розетки изготовлен из алюминиевого сплава, а изолятор выполнен из карбита. Соединитель имеет резьбовое сочленение и прямой патрубок для неэкранированного кабеля. Контакты извлекаемые, что упрощает монтаж и обслуживание. Климатическое исполнение — УХЛ2.1, что подтверждает пригодность изделия для работы в условиях умеренного и холодного климата при размещении в помещениях.

Применение и монтаж

Розетка 2РМ27КПН24Г1В1 применяется для внутреннего монтажа методом обжимки. Такой способ подсоединения провода обеспечивает надёжный электрический контакт и устойчивость к механическим воздействиям. Резьбовое сочленение гарантирует плотное и стабильное соединение ответных частей разъёма, что важно при эксплуатации в условиях вибрации и ударных нагрузок.

Благодаря широкому температурному диапазону, стойкости к вибрации и влажности соединитель востребован в радиоэлектронной и радиотехнической аппаратуре, в электрических цепях различного оборудования. Прямой патрубок рассчитан на неэкранированный кабель, а посадочный диаметр 27 мм определяет монтажные размеры при установке.

Изделие выпускается производителем «Элекон» и относится к категории 2РМ27. Артикул товара — 586. Розетка сочетает компактные габариты с большим числом контактов и высокой токовой нагрузкой на соединитель, что делает её подходящей для ответственных цепей питания и сигнальных линий в составе аппаратуры общего назначения.
