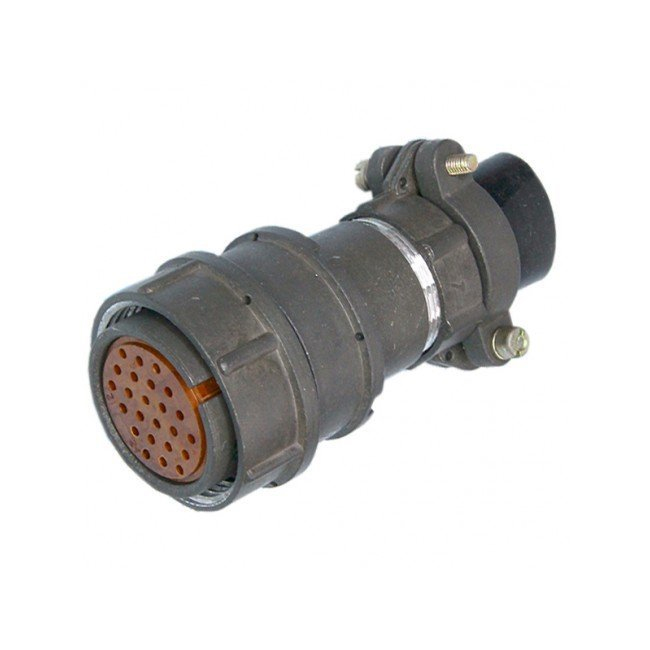

2РМ27КПН24Г1В1 «5» — это кабельная розетка серии 2РМ, представляющая собой негерметичный цилиндрический низкочастотный соединитель с 24 контактами.

Основные характеристики

Она имеет условный размер корпуса 27 мм, прямой патрубок для неэкранированного кабеля и контакты диаметром 1,0 мм с серебряным покрытием. Максимальная токовая нагрузка — 5 А на контакт и до 100 А суммарно на соединитель при напряжении до 560 В (переменный/постоянный ток).

Температурный диапазон работы — от -60°C до +100°C, сопротивление контактов — не более 5 мОм, сопротивление изоляции — не менее 5000 МОм.

Механические свойства

Разъем выдерживает механические удары до 5000 м/с² (одиночный) и 1000 м/с² (многократный), вибрацию 1–5000 Гц с ускорением до 490 м/с², линейное ускорение 2000 м/с². Работает при влажности до 98% (+25°C) и давлении от 133,32·10⁻¹² Па до 50,6·10⁴ Па, ресурс — 500 циклов сочленения.

На чертеже видны габаритные размеры (длина около 73 мм, ширина 35 мм), резьбовое соединение и конструкция для монтажа.

Применение и маркировка

Предназначена для электрических цепей частотой до 3 МГц, соответствует нормам ГЕ0.364.126 ТУ, вид приемки «5» (ВП, ПЗ). Производится из алюминиевого сплава, подходит для любого рабочего положения.
