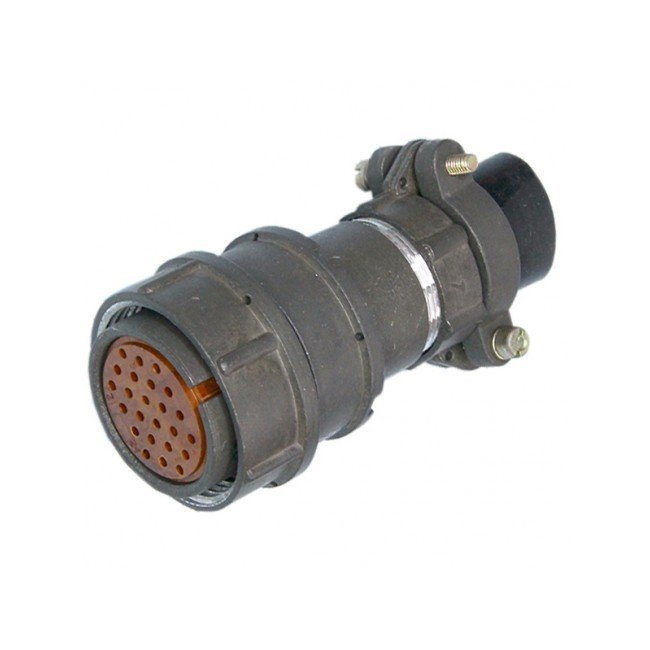

2РМ27КПН24Г1В1 «1» — это кабельная розетка серии низкочастотных цилиндрических соединителей 2РМ, предназначенная для надежного электрического соединения в различных цепях.

Основные характеристики

Разъем имеет условный размер корпуса 27 мм и 24 извлекаемых контакта диаметром 1 мм (гнезда). Максимальное рабочее напряжение достигает 560–700 В для переменного и постоянного тока частотой до 3 МГц, с токовой нагрузкой до 5 А на контакт (общая до 100 А). Климатическое исполнение УХЛ2.1 позволяет работать при температурах от -60 до +100 °C, влажности до 98% и давлении от 133,32×10⁻¹² до 50,6×10⁴ Па.

Конструкция и монтаж

Корпус выполнен из алюминиевого сплава, с прямым патрубком и гайкой для неэкранированного кабеля, резьбовым методом сочленения. Сопротивление изоляции не менее 1000–5000 МОм, сопротивление контактов — не более 5 мОм. Размеры около 73×35 мм, масса ~57 г, ресурс — 500 циклов сочленений-расчленений, наработка не менее 5000 часов.

Условия эксплуатации

Соединитель выдерживает вибрацию (1–5000 Гц, до 490 м/с²), удары (до 5000 м/с² однократно) и рассчитан на срок сохраняемости до 25 лет. Маркировка «1» указывает на приёмку по ТУ (например, АШДК.434410.062ТУ), вид контактов — все Ø1 мм.
