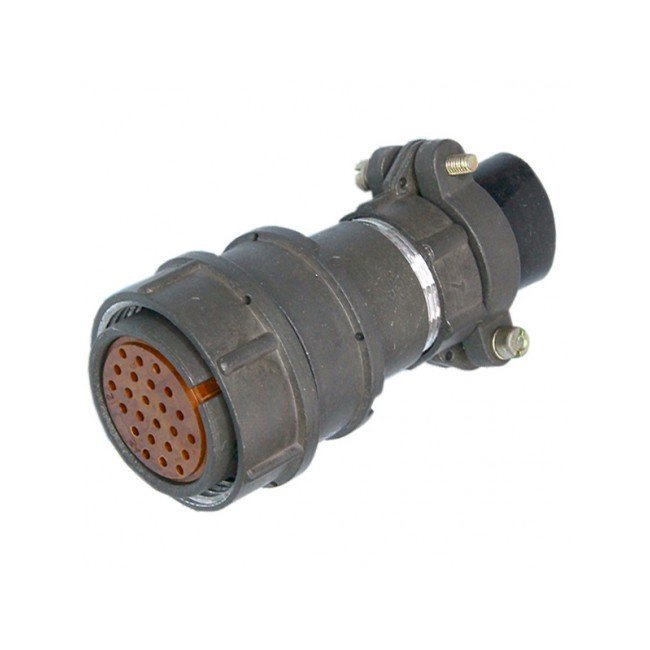

2РМ27КПН24Г1В1 «5» — это цилиндрический негерметичный кабельный соединитель серии 2РМ (низкочастотный розеточный разъём), разработанный по отечественным нормативам (ГЕ0.364.126 ТУ). Обозначение «5» относится к системе приёмки и контроля качества (вид приёмки «5» – входной контроль и приёмка по ЗИП‑требованиям).

Назначение и конструкция

Разъём предназначен для соединения электрических цепей постоянного и переменного тока частотой до нескольких мегагерц, используется в стационарной и подвижной аппаратуре.
Корпус выполнен из алюминиевого сплава (А‑22), розетка имеет прямой патрубок для неэкранированного кабеля с гайкой, соединение с вилкой обеспечивается резьбовым замком.

Технические параметры

• Количество контактов: 24 (все контакты диаметром около 1 мм, тип «гнездо»).

• Номинальное напряжение: до 560 В переменного/постоянного тока (максимально допустимое до 700 В).

• Токовая нагрузка: до 5 А на один контакт, суммарная нагрузка на разъём до 100 А.

• Сопротивление контактов — не более 5 мОм, сопротивление изоляции — сотни–тысячи мегом в зависимости от источника.

Климатические и механические условия

Диапазон рабочих температур обычно от −60 °C до +100 °C, допустимая относительная влажность до 98% при +25 °C.
Разъём рассчитан на значительные механические воздействия: удары однократного действия до 5000 м/с², многократного — до 1000 м/с², линейное ускорение до 2000 м/с², обеспечена устойчивость к вибрации и акустическому давлению.

Особенности маркировки «5»

Буквенно‑цифровое обозначение «5» в маркировке указывает на принятую на предприятии систему приёмки и контроля (в т.ч. входной контроль и приёмку по ЗИП‑документации), а не на типоразмер или конструкцию.
Такие изделия часто идут с хранения, имеют ресурс около 500 циклов сочленения и длительный срок хранения (до 15 лет при соблюдении условий).

Мы можем расшифровать маркировку 2РМ27КПН24Г1В1 посимвольно или подобрать аналоги по типу контактов и габаритам.
