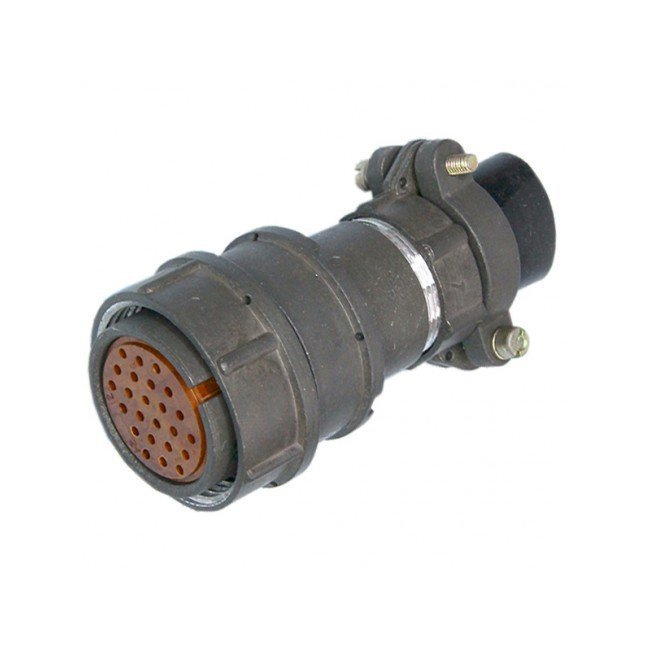

2РМ27КПН24Г1В1 «5» — это кабельная розетка серии 2РМ, негерметичный цилиндрический низкочастотный соединитель с 24 контактами диаметром 1,0 мм.

Основные характеристики

Предназначена для электрических цепей переменного и постоянного тока частотой до 3 МГц при напряжении до 560 В (максимальное — 700 В). Токовая нагрузка — до 5 А на контакт и до 100 А суммарно на соединитель. Сопротивление контактов не превышает 5 мОм, сопротивление изоляции — не менее 5000 МОм.

Температурный диапазон работы — от -60°C до +100°C, с возможностью кратковременного нагрева до +180°C. Климатическое исполнение УХЛ2.1, рабочая влажность до 98% при +25°C.

Конструкция

Условный размер корпуса — 27 мм, прямой патрубок с гайкой для неэкранированного кабеля, метод сочленения — резьбовой. Корпус из алюминиевого сплава, контакты с серебряным покрытием (гнёздный тип). Посадочный диаметр 27 мм, габариты примерно 73×35 мм, масса около 57 г.

На чертеже видны фронтальный, боковой и разрезной виды с размерами, включая Lmax и D.

Механические свойства

Выдерживает механический удар до 5000 м/с² (одиночный) и 1000 м/с² (многократный), вибрацию 1–5000 Гц с ускорением до 490 м/с², линейное ускорение 2000 м/с². Ресурс — 500 циклов сочленения/расчленения, наработка на отказ — не менее 175 000 ч при 80°C.

Атмосферное давление от 1,33×10⁻¹² Па до 5,06×10⁴ Па. Производители, такие как ОАО «Жмеринский завод «Сектор» (Украина), соответствуют ГОСТ или ТУ (например, ГЕ0.364.126ТУ), вид приемки «5» — ВП, ПЗ.
