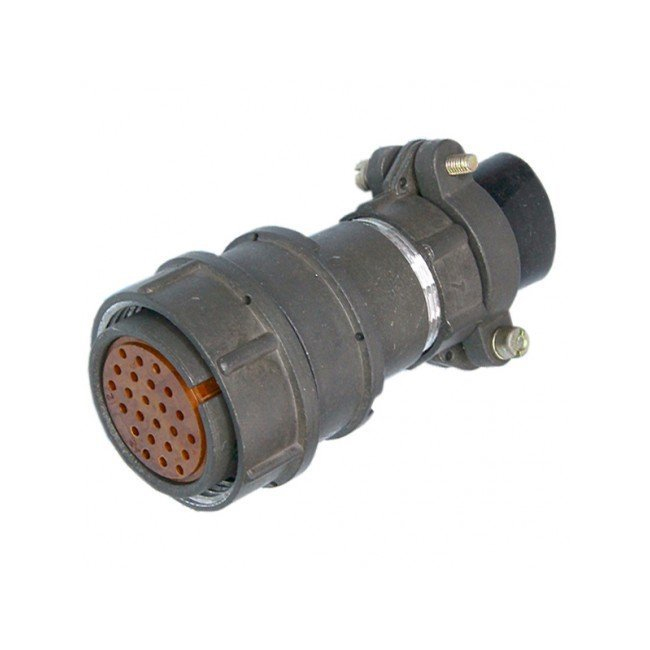

2РМ27КПН24Г1В1 «5» — это круглый низкочастотный кабельный разъём серии 2РМ, обычно в исполнении как розетка с прямым патрубком для неэкранированного кабеля. Для него характерны 24 контакта, условный размер корпуса 27, серебряное покрытие контактов и резьбовое сочленение.

Что означает обозначение

• 2РМ — серия соединителей.

• 27 — условный размер корпуса.

• КПН — исполнение кабельной розетки с прямым патрубком.

• 24 — количество контактов.

• Г1В1 — вариант контактного набора и конструктивного исполнения.

• «5» обычно указывает на вид приемки: военная приемка, ПЗ.

Основные характеристики

• Номинальное напряжение: до 560 В.

• Ток на один контакт: до 5 А.

• Суммарный ток на соединитель: до 100 А.

• Рабочий диапазон температур: от -60 °C до +100 °C.

• Сопротивление контактов: не более 5 мОм.

• Сопротивление изоляции: не менее 5000 МОм по одним источникам, у части поставщиков указывается 1000 МОм.

Конструкция и применение

Это негерметичный цилиндрический соединитель с гнездовыми контактами, рассчитанный на работу в электрических цепях постоянного и переменного тока. Его применяют в аппаратуре, где нужны компактное многоконтактное соединение, вибростойкость и нормальная работа в широком диапазоне температур.

Важная практическая деталь

Если вам нужен именно экземпляр с маркировкой «5», это обычно не отдельный тип разъёма, а указание на приемку/исполнение конкретной партии или изделия, поэтому при подборе лучше сверять полную маркировку, чертёж и паспортные данные.
